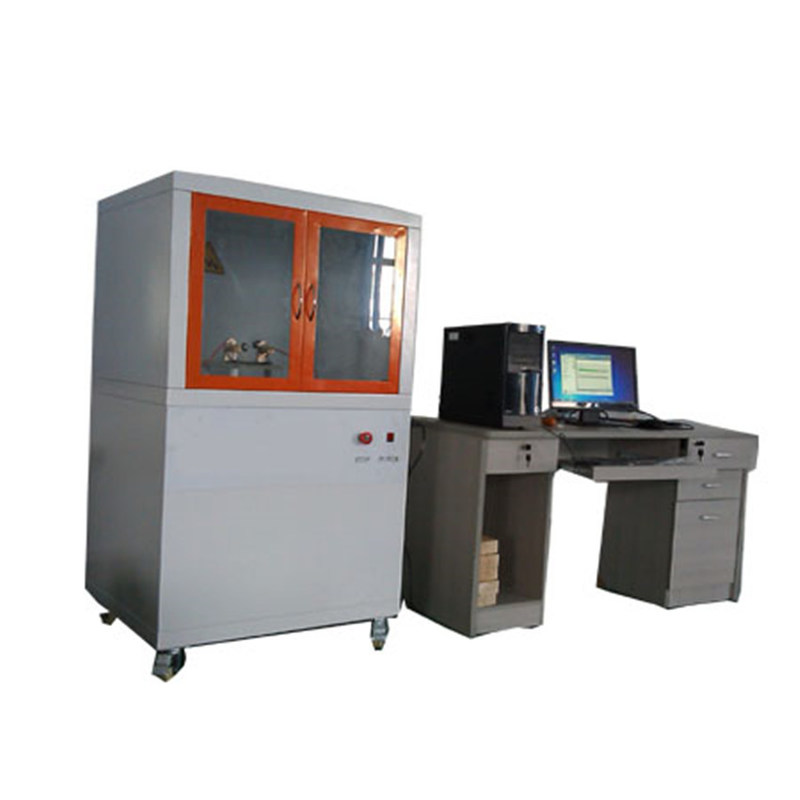

ASTMD495 Maszyna do badania oporu łukowego IEC 61621

DX8413 Maszyna do badania odporności na łuk elektryczny

Normy:

Zgodnie z IEC 61621, ASTMD495.

Zakres zastosowania:

Ocena odporności na łuk elektryczny materiałów izolacyjnych elektrycznych, takich jak tworzywa sztuczne, kleje żywiczne i farby izolacyjne stosowane w przemyśle, takim jak silniki, urządzenia i sprzęt AGD, ma zastosowanie głównie do badania odporności na łuk elektryczny stałych materiałów izolacyjnych, takich jak tworzywa sztuczne, folie, żywice, mika, ceramika, szkło, olej izolacyjny, farby izolacyjne, tektura i inne media.

Cechy: Maszyna do badania odporności na łuk elektryczny wykorzystuje sterowanie komputerowe, a krzywą testową można obserwować online podczas procesu testowania; Automatycznie przechowuje warunki testu i dane wyników testu, a także umożliwia dostęp, wyświetlanie i drukowanie.

Zasada eksperymentu:

Służy do badania odporności na łuk elektryczny stałych materiałów izolacyjnych; Badany materiał zostanie wystawiony na działanie wysokiego napięcia, stopniowo zwiększając środowisko małego prądu, aż do utworzenia stabilnego kanału przewodzącego na powierzchni materiału. Ten czas to czas odporności na łuk elektryczny materiału.

Główne wymagania techniczne:

1. Napięcie wejściowe: AC 220 V

2. Napięcie wyjściowe: AC 0-20 KV;

3. Pojemność elektryczna: 1,5 KVA

4. Metoda testowania: łuk przerywany, łuk ciągły

5. Prąd testowy: 10MA-20MA-30MA-40MA opcjonalny

6. Błąd kontroli napięcia testowego: ≤ 1%

7. Błąd czasu włączenia/wyłączenia łuku:<5ms

8. Napięcie testowe regulowane w sposób ciągły: 0-20 KV

9. Dokładność kontroli prądu: ± 10%

10. Specyfikacja elektrody: elektroda ze stali nierdzewnej 25,4 mm * 12,7 mm * 0,15 mm

Elektroda ze stali wolframowej 56 mm * 7 mm * 30 mm

Kąt konfiguracji elektrody 110 stopni

Kąt między elektrodą a płaszczyzną poziomą wynosi 35 stopni

Waga elektrody: 50G

11. Środki bezpieczeństwa:

(1) Ochrona przed przepięciem

(2) Ochrona nadprądowa

(3) Ochrona przed zwarciem

(4) Ochrona przed otwarciem drzwi bezpieczeństwa

(5) Ochrona przed błędną obsługą oprogramowania

12. Wymiary zewnętrzne: 800 długości × Szerokość 700 × 1350 mm wysokości.
