Nazwa produktu:

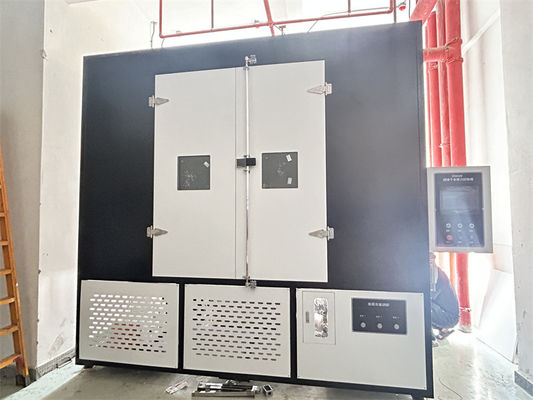

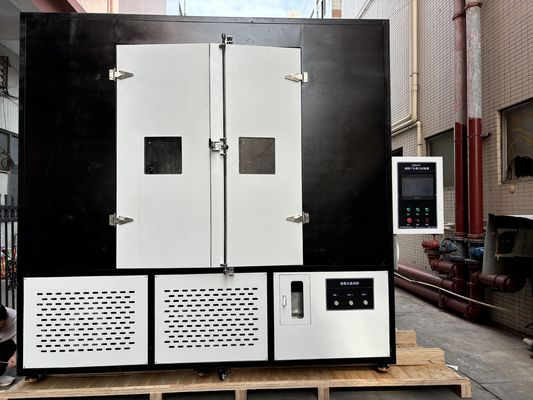

Specyfikacje techniczne dla stanowiska testowego wielokrotnego obciążenia przez 5000 godzin zgodnie z IEC 62730:2024.
Warunki testu:
Cykl obciążeń przykładanych do izolatorów i powtarzany przez okres 5000 h pokazano na Rysunku 3. Cykl jest zaprojektowany
tak, aby próbki testowe były również poddawane działaniu zmian temperatury i kondensacji.
Sztuczny deszcz:
Sztuczny deszcz powinien być dostarczany przez dysze zamontowane nad próbkami testowymi i na zewnątrz ich obrysu (patrz Rysunek 4).
średnia szybkość opadów powinna być zgodna z IEC 60060-1. Należy używać wody o minimalnej rezystywności 85 nm. Każda
z próbek testowych jest indywidualnie spryskiwana.
Kalibracja mgły solnej:
Kalibracja zostanie przeprowadzona przed rozpoczęciem testu.
Co najmniej dwa czyste pojemniki zbierające o powierzchni zbierającej 8000 mm2 ± 2000 mm2 i maksymalnej wysokości 100 mm każdy są umieszczone jak najbliżej pozycji końców obiektu testowego. Pojemniki są ustawione w taki sposób, aby nie były zasłonięte przez próbki testowe i aby uniknąć kapania z elementów konstrukcyjnych komory lub innego źródła.
Powinny zbierać od 1,5 ml do 2,0 ml opadów na godzinę (skorygowane do powierzchni zbierającej 8000 mm2) uśrednione przez okres co najmniej 16 h.
UWAGA Należy odnotować szybkość przepływu wymaganą do uzyskania takich opadów (zazwyczaj rzędu 0,3 l/m3h przy komorze nie większej niż (15 m3). (Szybkość przepływu wody jest zdefiniowana w litrach na godzinę i na metr sześcienny objętości komory testowej).
Następnie podczas testu szybkość przepływu powinna być sprawdzana co najmniej co 100 h i powinna pozostać w granicach ± 25% wartości początkowej.
nie wolno zawracać wody.
Warunki ogólne:
1- Zapewnione zostanie szkolenie z zakresu konserwacji i użytkowania urządzenia
2- Po zakończeniu instalacji urządzenie będzie działać bez żadnych problemów przez 1 miesiąc (4 tygodnie) w celu odbioru.
3- Dostarczone zostaną schematy elektryczne i schematy systemu połączeń wodnych
4- Dostarczona zostanie instrukcja konserwacji
5- Dostarczona zostanie instrukcja obsługi
6- Części mające kontakt z mgłą solną i deszczem będą ze stali nierdzewnej
7- Komponenty elektryczne będą odpowiednie dla infrastruktury 380V
8- Warunki gwarancji zostaną określone
9- Części zamienne będą dostarczane przez 10 lat
10- Dostarczona zostanie lista materiałów eksploatacyjnych
Główne zalety izolatorów:
1.Dobra wydajność izolacyjna
Izolatory mogą skutecznie izolować wysokie napięcie poprzez zwiększenie odległości pełzania, zapobiegać wyciekom prądu i przeskoku łuku oraz zapewniać bezpieczną pracę systemu zasilania. Na przykład izolatory kompozytowe są wykonane z materiałów takich jak guma silikonowa, która ma dobrą odporność na przeskoki zanieczyszczeń i może utrzymać stabilność w silnie zanieczyszczonych środowiskach.2.Wysoka wytrzymałość mechaniczna i trwałość Nowoczesne izolatory, takie jak izolatory kompozytowe z żywicy epoksydowej czwartej generacji, mają wyższą niezawodność mechaniczną i mogą wytrzymać ekstremalne obciążenia mechaniczne (takie jak wibracje wiatru, oblodzenie) i zmiany temperatury, zmniejszając awarie spowodowane degradacją materiału.
Trendy przyszłego rozwoju izolatorów: 1.Innowacja materiałowa i ulepszenie wydajności Twardy izolator kompozytowy czwartej generacji: wykorzystujący materiały na bazie żywicy epoksydowej, rozwiązuje problemy awarii uszczelnienia interfejsu i samozapłonu poprzednich trzech generacji produktów, a także ma wysoką wytrzymałość mechaniczną i odporność na przeskoki zanieczyszczeń. Wszedł w fazę komercyjnej produkcji wstępnej 710. Materiały nanokompozytowe: Dodając nanocząsteczki w celu zwiększenia odporności materiałów na starzenie i promieniowanie UV, mogą one dostosować się do nowych wymagań, takich jak wysokie częstotliwości harmoniczne w sieciach inteligentnych.2.Rozszerzenie obszarów zastosowań Transmisja wysokiego i ultra-wysokiego napięcia: Wraz z modernizacją globalnej sieci energetycznej, zapotrzebowanie na izolatory o poziomach napięcia 750 kV i wyższych gwałtownie wzrosło, szczególnie w projektach przesyłowych na obszarach ekstremalnych, takich jak pustynie i regiony o niskich temperaturach. Nowa energia i transport kolejowy: Zapotrzebowanie na lekkie i wysoce niezawodne izolatory w energetyce wiatrowej, elektrowniach fotowoltaicznych i sieciach trakcyjnych kolei dużych prędkości napędza wzrost rynku.
