Nazwa produktu:

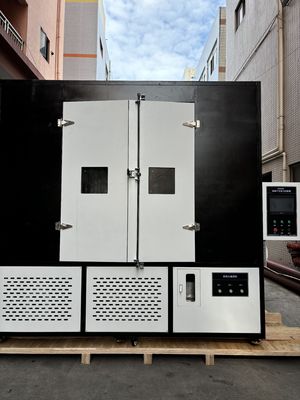

Specyfikacje techniczne dla stanowiska do wielokrotnych testów naprężeń przez 5000 godzin zgodnie z IEC 62730:2024.
Warunki testowe:
Cykl naprężeń przykładanych do izolatorów i powtarzany przez okres 5000 godzin jest pokazany na Rysunku 3. Cykl jest zaprojektowany
tak, aby próbki testowe były również poddawane działaniu zmian temperatury i kondensacji.
Sztuczny deszcz:
Sztuczny deszcz powinien być dostarczany przez dysze zamontowane nad próbkami testowymi i poza ich obwodem (patrz Rysunek 4).
średnia szybkość opadów powinna być zgodna z IEC 60060-1. Należy używać wody o minimalnej rezystywności 85 nm. Każda
z próbek testowych jest rozpylana indywidualnie.
Kalibracja mgły solnej:
Kalibracja zostanie przeprowadzona przed rozpoczęciem testu.
Co najmniej dwa czyste pojemniki zbierające o powierzchni zbierającej 8000 mm2 ± 2000 mm2 i maksymalnej wysokości 100 mm każdy są umieszczone jak najbliżej pozycji końców obiektu testowego. Pojemniki są ustawione w taki sposób, aby nie były osłonięte przez próbki testowe i aby uniknąć kapania z elementów konstrukcyjnych komory lub innego źródła.
Powinny zbierać od 1,5 ml do 2,0 ml opadów na godzinę (skorygowane do powierzchni zbierającej 8000 mm2) uśrednione przez okres co najmniej 16 godzin.
UWAGA Należy zanotować przepływ potrzebny do uzyskania takich opadów (zazwyczaj rzędu 0,3 l/m3h przy komorze nie większej niż (15 m3). (Przepływ wody jest określony w litrach na godzinę i na metr sześcienny objętości komory testowej).)
Następnie podczas testu przepływ powinien być sprawdzany co najmniej co 100 godzin i powinien pozostać w granicach ± 25% wartości początkowej.
nie wolno zawracać wody.
Warunki ogólne:
1- Zapewnione zostanie szkolenie z zakresu konserwacji i użytkowania urządzenia
2- Po zakończeniu instalacji urządzenie będzie działać bez żadnych problemów przez 1 miesiąc (4 tygodnie) w celu odbioru.
3- Zapewnione zostaną schematy elektryczne i schematy systemu połączeń wodnych
4- Zapewniona zostanie instrukcja konserwacji
5- Zapewniona zostanie instrukcja obsługi
6- Części mające kontakt z mgłą solną i deszczem będą ze stali nierdzewnej
7- Komponenty elektryczne będą odpowiednie dla infrastruktury 380V
8- Warunki gwarancji zostaną określone
9- Części zamienne będą dostarczane przez 10 lat
10- Zostanie dostarczona lista materiałów eksploatacyjnych
Kluczowe zalety izolatorów:
1.Dobra wydajność izolacyjna
Izolatory mogą skutecznie izolować wysokie napięcie poprzez zwiększenie odległości pełzania, zapobiegać wyciekom prądu i przeskoku łuku, oraz zapewniać bezpieczną pracę systemu zasilania. Na przykład, izolatory kompozytowe są wykonane z materiałów takich jak guma silikonowa, która ma dobrą odporność na przeskoki zanieczyszczeń i może utrzymać stabilność w silnie zanieczyszczonych środowiskach.2.Wysoka wytrzymałość mechaniczna i trwałość Nowoczesne izolatory, takie jak izolatory kompozytowe z żywicy epoksydowej czwartej generacji, mają wyższą niezawodność mechaniczną i mogą wytrzymać ekstremalne obciążenia mechaniczne (takie jak wibracje wiatru, oblodzenie) i zmiany temperatury, zmniejszając awarie spowodowane degradacją materiału.
Przyszłe trendy rozwojowe izolatorów: 1.Innowacja materiałowa i ulepszenie wydajności Twardy izolator kompozytowy czwartej generacji: wykorzystujący materiały na bazie żywicy epoksydowej, rozwiązuje problemy awarii uszczelnienia interfejsu i samozapłonu poprzednich trzech generacji produktów, i ma wysoką wytrzymałość mechaniczną i odporność na przeskoki zanieczyszczeń. Wszedł w fazę komercyjnej produkcji wstępnej 710. Materiały nanokompozytowe: Dodając nanocząsteczki w celu zwiększenia odporności materiałów na starzenie i promieniowanie UV, mogą one dostosować się do nowych wymagań, takich jak harmoniczne wysokiej częstotliwości w sieciach inteligentnych.2.Rozszerzenie obszarów zastosowań Transmisja wysokiego i bardzo wysokiego napięcia: Wraz z modernizacją globalnej sieci energetycznej, zapotrzebowanie na izolatory o poziomach napięcia 750kV i wyższych gwałtownie wzrosło, szczególnie w projektach przesyłowych w ekstremalnych obszarach, takich jak pustynie i regiony o niskich temperaturach. Nowa energia i transport kolejowy: Zapotrzebowanie na lekkie i wysoce niezawodne izolatory w energetyce wiatrowej, elektrowniach fotowoltaicznych i sieciach trakcyjnych kolei dużych prędkości napędza wzrost rynku.
