Sprzęt do badania łatwopalności poduszki fotelika lotniczego, mierzący ogień w kabinie po symulowanej katastrofie samolotu

DX8890 Badanie spalania oleju na podkładce siedzenia samolotuWyposażenie

Zakres stosowania:

Jest odpowiedni do badania pomiaru ognia w kabinie po symulowanej katastrofie samolotu, ograniczając rozprzestrzenianie się płomienia poprzez ograniczenie długości węglowanej poduszki siedzenia,i ograniczanie uwalniania ciepła i dymów z siedzenia poprzez ograniczenie szybkości utraty masy z powodu spalania poduszki siedzeniaUżywany jest również do oceny wydajności dymu poduszek siedzących w określonych warunkach.

Zgodność z normami:

It is a new type of testing equipment researched and developed according to the technical conditions specified in the test standard of the national standard "AC-25-01R2 Civil Aviation Regulations of China, część 25, dodatek F Zapalność poduszek siedzących".Celem tego badania jest ograniczenie oceny wydajności wytwarzania dymu poduszek fotelików samolotów do rozprzestrzeniania się płomienia i uwalniania dymu..

cechy wyposażenia:

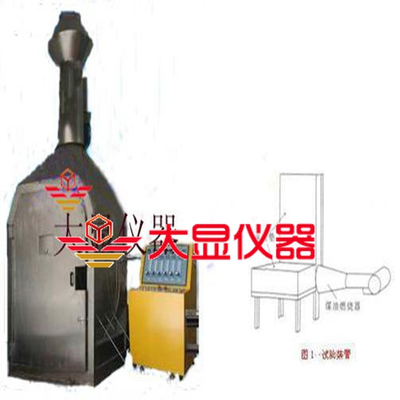

Cały przyrząd składa się z zamkniętej komory badawczej, palnika naftowego, układu spalania, zapłonu, ramy do mocowania badania, układu pomiarowego przepływu ciepła,urządzenie do pomiaru temperatury i oprogramowanie do badańObwód jest opracowany przez mikroukład z jednym układem, o wysokiej zawartości technicznej i stabilnej wydajności.główne składniki próbki to połączenie rdzenia piankowego, materiał pływający, materiał ognioodporny i osłona dekoracyjna, jeżeli poduszka siedziska i poduszka pleców wykorzystują kombinację różnych materiałów,każda kombinacja materiałów musi być wykorzystana do utworzenia kompletnej grupy próbek do badania.

Parametry techniczne:

1Komora badawcza: drzwi wejściowe są wyposażone w okno.

Wewnętrzne wymiary pudełka do palenia: szerokość×głębokość×wysokość 1400 × 1000×1600 (rozmiar ten jest tylko do celów odniesienia)

2Ramy do mocowania próbki: wykonane ze stali kątowej o grubości 3 mm i stali płaskiej, wszystkie ze stali nierdzewnej.

3Wymagania dotyczące próbek:

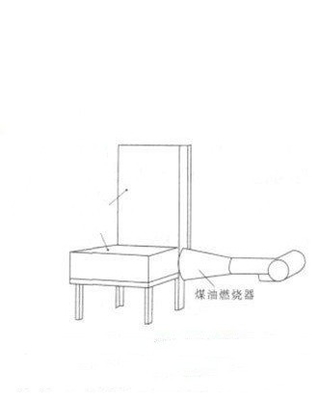

a. Próbka składa się z poduszki siedzenia i poduszki oparcia siedzenia. Do pobierania próbek wymagane jest pobranie trzech próbek.

próbka siedzenia ma szerokość 457±3 mm × długość 508±3 mm × grubość 102±3 mm;

c. Badanie poduszki ma szerokość 457±3 mm × wysokość 635±3 mm × grubość 51±3 mm.

4System spalania: składa się z zaworu stabilizatora ciśnienia, filtra, zaworu regulacyjnego, przepływometra i palnika.

a. Palnik próbkowy jest ulepszonym typem pistoletu rozpylającego;

b. dysza o kącie rozpylania 80°;

c. stożek palnika: zainstalowany na końcu dyszy o długości 305 mm, wysokości 152 mm i szerokości 280 mm;

d. Zawór regulacyjny ciśnienia paliwa w palniku: regulować przepływ paliwa do 0,126 l/min;

e. Czas zastosowania płomienia w procesie spalania badania wynosi 2 minuty.

Twymagania dotyczące oceny:

Co najmniej dwie trzecie grupy próbek nie może być węglone od strony znajdującej się w pobliżu palnika do krawędzi poduszki siedzenia naprzeciwko palnika, tj.długość spalania nie może przekraczać 432 mm (17 cali).

Średnia procentowa utrata masy próbki nie może przekroczyć 10%, a co najmniej dwie trzecie grup próbki nie może przekroczyć 10%.
