DX8785 Maszyna do badania odporności wiatru na systemach dachowych, Sprzęt do badania odporności wiatru na dachu

DX8785Rmaszyna do badania oporu wiatru systemu oofingowego, sprzęt do badania oporu wiatru na dachu

[Punkty badań]Próba oporu wiatru statycznego na dachu, próba oporu wiatru dynamicznego na dachu, próba podnoszenia oporu wiatru na dachu metalowym, właściwości fizyczne dachu metalowego.
[Standardy mające zastosowanie]
GB/T 31543 "Metoda badania odporności wiatru jednowarstwowego systemu dachowego membranowego", JGJ 255 "Specfikacja techniczna dla oświetlenia dachu i metalowego dachu",GB50896 "Specyfikacja techniczna dla zastosowania inżynierii profilowanej arkusza metalowego", GB 12952 "PVC Waterproofing Membrane", FM 4471 "Certification Standard for Class I Plate Roofing", ANSI FM 4474 "Wind Resistance Test for Simulated Roof System by Positive/Negative Pressure Method" (Próba odporności na wiatr dla symulowanego systemu dachowego metodą ciśnienia dodatniego/odparcia),ETAG006: Europejskie wytyczne dotyczące certyfikacji technicznej mechanicznie mocowanych elastycznych systemów membranowych wodoodpornych na dachu>
[Parametry techniczne]
● Zakres regulacji ciśnienia wiatru: -10000Pa~10000Pa, dokładność: 0,5%
● Zakres badania przepływu powietrza: 0~360m3/h, dokładność: 2,5%
● Zakres badania przepływu wody: 0~6500L/h (opcjonalnie), dokładność: klasa 2.5
● Zakres badań przemieszczenia: 0~80 mm, dokładność: klasa 0.1
● Odchylenie czasu kontroli procesu impulsu ciśnienia: impuls: 0,7 ~ 1,0 s, ciągłe: 2 ~ 3 s, buck: ≥ 4 s
● Liczba cykli: można ustawić dowolnie, a dokładność sterowania częstotliwością wynosi 100%
● Maksymalny rozmiar próbki: 7300×3700 mm
● Wartość konstrukcyjna maksymalnego ujemnego obciążenia wiatrem może być ustawiona dowolnie, a domyślna metoda procesu ciśnieniowania jest metodą standardową,i rozszerzone wymagania programu procesu ciśnieniowania mogą być również sztucznie dostosowane.
● Wymagania dotyczące zasilania: 380V AC, 65kW
● Powierzchnia: długość×szerokość×wysokość=10500×6500×4800mm

Urządzenie do badania odporności na ciśnienie wiatru na metalowych dachu
Standardy:
GB/T 15227-2007
GB/T 34555-2017
Standardy prowincji Guangdong DBJ/T 15-148-2018 "Regulamin techniczny dla metalowych dachów w obszarach podatnych na silne wiatry"
Standarda kanadyjska A123.21-04 "Standardowa metoda badań dynamicznego oporu wiatru na mechanicznie przymocowane systemy membranowe"
Standardy australijskie AS 4040.3-2018 "Metoda badania pokryć dachowych i ściennych Metodyka 3: Odporność na ciśnienie wiatru w regionach cyklonów"
Metody badawcze dla cienkiego pokrycia dachu i ścian Część 3: Odporność na ciśnienie wiatru w obszarach o charakterze huraganu
Uzasadnienie:
Dwie statyczne skrzynki ciśnienia są przyjęte, a metalowy dach jest umieszczony w środku;Połączenie z niezależnym źródłem powietrza wytwarzającego ciśnienie i systemem rurociągów i systemem wodnym, jego głównym zadaniem jest zakończenie badania wydajności szczelności powietrza i szczelności wody metalowego dachu budynku, a także statycznego obciążenia wiatrem i dynamicznego obciążenia wiatrem,i zakończyć monitorowanie ciśnienia wiatru w czasie rzeczywistym każdej warstwy wewnątrz metalowej konstrukcji dachu.
Główne cechy:
Przyjęcie i zintegrowanie współczesnej zaawansowanej technologii rozproszonej kontroli komputerowej przemysłowej (DCS), technologii regulacji prędkości konwersji częstotliwości wentylatora AC,inteligentna technologia komunikacji przyrządów, inteligentna technologia napędowa zaworów, technologia automatycznego sterowania komputerowego, technologia graficzna, technologia bazy danych w czasie rzeczywistym;
System oprogramowania do monitorowania komputerowego posiada dynamiczny i realistyczny wyświetlacz graficzny, płynne i dokładne sterowanie procesem, bogate zapytanie i drukowanie danych oraz przyjazny dialog człowiek-maszyna;
Posiada właściwości dokładnych danych, automatycznego sterowania, prostej pracy, stabilności i niezawodności oraz długiego średniego czasu między awariami;
Zakres pomiaru ciśnienia wiatru:
Maksymalny zakres ciśnienia wiatru (statyczny/dynamiczny): -15000Pa~15000Pa;
zakres pomiaru ciśnienia wiatru w badaniu szczelności powietrza: -1000Pa~1000Pa;
klasa dokładności ciśnienia: klasa 0,5;
zakres badań przemieszczenia: 0~50/0~100;
dokładność badania przemieszczenia: ± 0,1 mm;
Wskaźniki kontroli:
1) Wykrycie oporu ciśnienia wiatru:
A. Wykrycie deformacji: ±1,5% wartości docelowej regulacji ciśnienia;
B. Wykrycie podciśnienia wstępnego i podciśnienia powtarzanego: ±1,5% wartości docelowej regulacji ciśnienia;
C. Badania klasyfikacyjne i techniczne: ± 2% wartości docelowej regulacji ciśnienia;
2) Wykrycie wahań ciśnienia wiatru: ± 2% wartości docelowej regulacji ciśnienia;
Oprogramowanie monitorujące: Za pomocą inteligentnego oprogramowania operacyjnego można intuicyjnie, wydajnie i wygodnie wyświetlać i przetwarzać zmiany danych o obciążeniu w laboratorium.Wartość faktycznego odkształcenia każdego etapu obciążenia statycznego w przypadku nasycenia ciśnienia, a następnie kliknij przycisk 2 w celu obserwacji wartości zmiany pozostałości, gdy ciśnienie każdego etapu jest zerowane.
2- Pudełko ciśnienia statycznego jest podłączone do rurociągu.

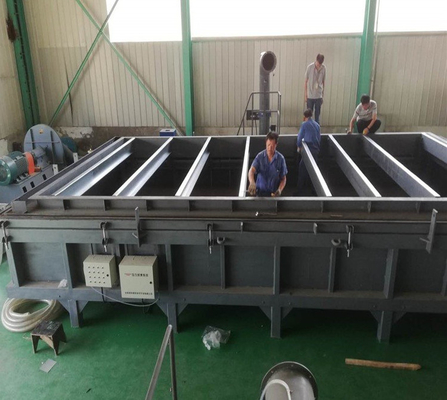

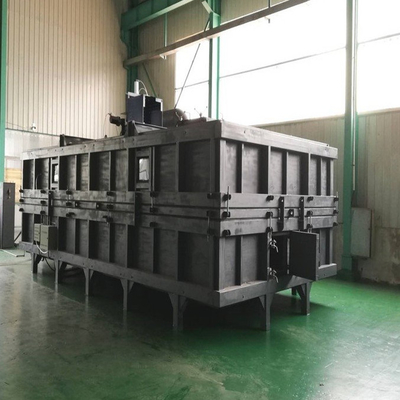

Pudełko ciśnienia statycznego składa się z dwóch pudełek górnego i dolnego, niższe pudełko jest zamkniętym pudełkiem, które jest mocowane na ziemi,a ramka próbki umieszczona jest na dolnej obudowie do montażu próbki; górne pudełko jest otwarte, podnoszone i usuwane za pomocą żurawia, a dolne pudełko jest podłączone do rurociągu powietrza,a górne pudełko może być połączone z stałą rurą ciśnieniową z odłączalną rurą stalową;
3Zasada sterowania systemem
Przyjmuje przemysłowy komputer, sterownik programowalny PLC i inteligentny instrument dwuetapowego systemu monitorowania rozproszonego komputerowego,o pojemności nieprzekraczającej 10 W, automatyczne gromadzenie danych wykrywanych, tworzenie i drukowanie raportów wykrywanych oraz wyszukiwanie danych historycznych.
4. Nabycie sygnału ciśnienia powietrza
Stosowane są sześć nadajników ciśnienia o różnej pojemności, a mianowicie:
1. zmierzyć ciśnienie górnej statycznej skrzynki ciśnienia, 2 nadajniki ciśnienia;
2. zmierzyć ciśnienie dolnej statycznej skrzynki ciśnienia, 1 nadajnik ciśnienia;
3. mierzyć ciśnienie między zewnętrzną powierzchnią i wewnętrzną warstwą próbki, 2 nadajniki ciśnienia;
4- pomiar ciśnienia szczelności powietrza: 1 nadajnik ciśnienia;
Należy zapewnić dokładność danych o ciśnieniu i prędkość reakcji nadajnika pod wysokim i niskim ciśnieniem, tak aby zapewnić dokładność danych eksperymentalnych o ciśnieniu wiatru.
5. Nabycie sygnałów deformacji i przemieszczenia
Wykorzystuje się piętnaście czujników przesuwania, a 24-bitowe urządzenia pozyskiwania danych są zarezerwowane, w tym:
1) 10 sztuk o zasięgu 0~50 mm;
2) 5 sztuk o zasięgu 0-100 mm;
Dokładność i stabilność pomiaru przemieszczenia można zagwarantować w wystarczająco dużym zakresie deformacji, tak aby zapewnić dokładność danych z badań deformacji ciśnienia wiatru.
6Źródło wiatru i wytwarzanie i regulacja ciśnienia wiatru
Przyjmuje się niezależny szybki wentylator odśrodkowy, a wysokiej mocy wentylator odśrodkowy jest podłączony do górnej statycznej skrzynki ciśnienia w celu zapewnienia równomiernego ciśnienia wiatru w dużym przepływie powietrza przepuszczalnego,a ciśnienie statyczne wyjściowe nie jest mniejsze niż ±15000Pa;
Minimalna rozdzielczość regulacji ciśnienia wiatru wynosi 10 Pa, a minimalna rozdzielczość ciśnienia wiatru wynosi 10 Pa, a urządzenie nie ma wpływu na sieć elektryczną po uruchomieniu,z niskim hałasem i niskimi wibracjami, i może zaoszczędzić energię o 30 ~ 50%.który w pełni spełnia wymagania techniczne sprzętu badawczego.
7System odwracania ciśnienia dodatniego i ujemnego
Urządzenie wykorzystuje unikalne urządzenie odwracające ciśnienie dodatnie i ujemne, które jest elastyczne i niezawodne i umożliwia przekształcanie ciśnienia dodatniego i ujemnego ciśnienia wiatru.
8- System wykrywania szczelności powietrza i wody
Urządzenie to posiada hermetyczny i wodoszczelny system wykrywania, wyposażony w pompę wodną, przepływometer, rurociąg wodny i dyszę;Anemometr i odpowiednia linia pomiarowa mogą sprawdzić szczelność powietrza i szczelność wody metalowych dachów.
Uwaga: Powyższa konfiguracja jest wyłącznie do celów odniesienia, w przypadku jakichkolwiek zmian w modelu obowiązuje rzeczywista sytuacja na miejscu.

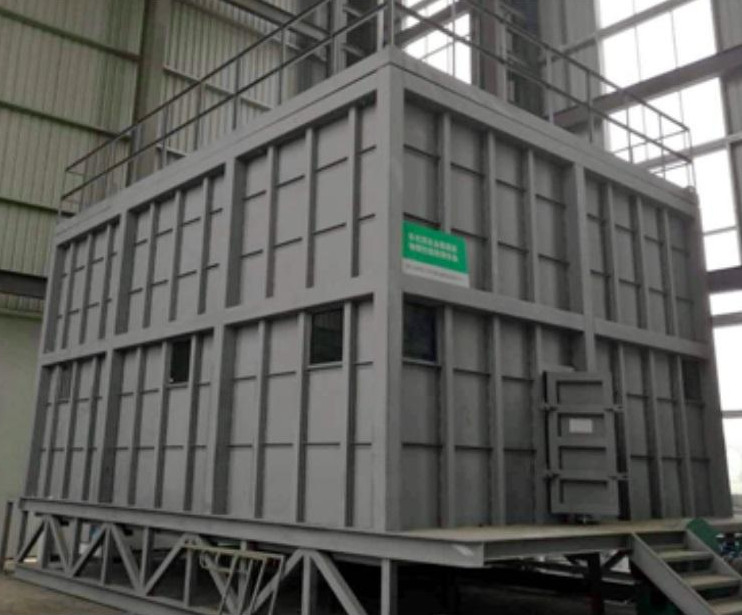

Badanie wydajności ściany zasłonowej czwarta:
1. wydajność deformacji ciśnienia wiatru, wydajność infiltracji powietrza, wydajność infiltracji wody deszczowej i wydajność deformacji zawartości płaszczyzny;
2. Badanie odporności na ciśnienie wiatru ściany zasłonowej ze szkła: odnosi się do zdolności ściany zasłonowej do utrzymania normalnej funkcji użytkowania i braku uszkodzeń pod wpływem obciążenia wiatrem prostopadłym do niej.
3. Badanie wydajności szklanej ściany zasłonowej w zakresie szczelności powietrza: odnosi się do wydajności w zakresie zapobiegania przepływowi powietrza przez ścianę zasłonową, gdy otwarta część jest zamknięta pod wpływem ciśnienia wiatru;
4. badanie wodoodporności ściany zasłonowej ze szkła: wodoodporność jest związana z funkcją użytkowania i żywotnością ściany zasłonowej oraz jest związana z znaczeniem budynku,funkcja użytkowania i warunki klimatyczne lokalizacji, a średnia ciśnienie wiatru wynoszące 10 minut jest wykorzystywana jako podstawa klasyfikacji;
5. Wykrywanie wydajności deformacyjnej płaszczyzny ściany zasłonowej:jest spowodowane dalszą deformacją spowodowaną względnym przesunięciem różnych pięter budynku po poddaniu budynku obciążeniu wiatrowemu lub trzęsieniu ziemi;;
