Metoda testowania przewodności cieplnej maszyny płytkowej stosowana do przewodności cieplnej suchych próbek gliny i piasku

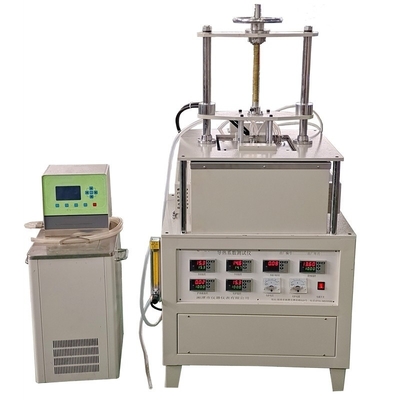

DX8377A Badanie przewodności cieplnej (metoda płytkowa)

1Zakres stosowania:Stosuje się do: przewodności cieplnej suchych próbek gliny i piasku, a odporność cieplna próby powinna być większa niż 0,1m2.K/W.

Przewodnictwo cieplne i odporność cieplna gliny i piasku są wykrywane za pomocą przepływometra cieplnego,i automatyczne wykrycie jest realizowane przez połączenie z komputerem do generowania sprawozdania eksperymentalnegoPrzewodność cieplna i opór cieplny oblicza się poprzez dodanie stabilnej gorącej temperatury powierzchni do jednej strony próbki,przenoszenie ciepła przez próbkę na zimną powierzchnię (temperatura pokojowa), oraz pomiaru przepływu ciepła. Jest specjalnie wyposażony w beczkę próbkową geotechniczną i specjalne urządzenie do badania pojemności cieplnej,który może być stosowany do analizy przewodności cieplnej i określania właściwej mocy cieplnej gliny, piasek i inne gleby.

2- Spełniać wymagania:

It conforms to GB/T10295-2008 "Determination of Steady-state Thermal Resistance and Related Characteristics of Thermal Insulation Materials" and ISO/DIS8301 "Determination of Steady-State Thermal Resistance and Related Characteristics ---- Heat Flow Meter Device".

Po trzecie, główne parametry techniczne

1Zakres przewodności cieplnej: 0,015-400 W/mk, dokładność lepsza niż 5%.

(Wyposażone w okrągłą rurę próbkową do pomiarów geotechnicznych, Ф90mm)

2. Gorąca temperatura powierzchni: temperatura pokojowa -99,99 °C, pomiar temperatury za pomocą wysokiego stopnia cyfrowego wyświetlacza, dokładność 0,2 stopnia, rozdzielczość 0,01 °C.

3. Temperatura powierzchni zimnej: temperatura pokojowa, pomiar temperatury za pomocą wysokiego stopnia cyfrowego wyświetlacza, dokładność 0,2 stopnia, rozdzielczość 0,01 °C.

4. sterowanie temperaturą powierzchni ciepłej: temperatura pomieszczenia -99,99 °C, pomiar temperatury za pomocą wysokiego stopnia cyfrowego wyświetlacza sterowanego programem, dokładność 0,2 poziomu, rozdzielczość 0,01 °C, podgrzewacz płyt,dwukierunkowe sterowanie tirystorem.

5Zimne makaronki są wymuszone chłodzenie powietrzem.

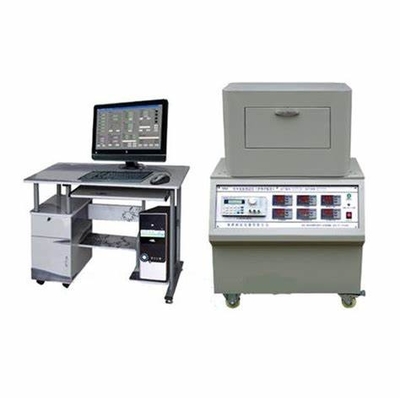

6Przyjmijmy komputery do automatycznego testu.

7Przyjmuje się miernik strumienia cieplnego WPY, a parametr strumienia ciepła wynosi 23,26w/m2.mV.

8Plexiglas jest używany do bezpośredniego obserwowania procesu eksperymentalnego.

9Powierzchnia przenoszenia ciepła płyt gorących i zimnych: 150×150 (mm).

10- regulowana odległość między płytami gorącymi a zimnymi: 0-160 (mm).
