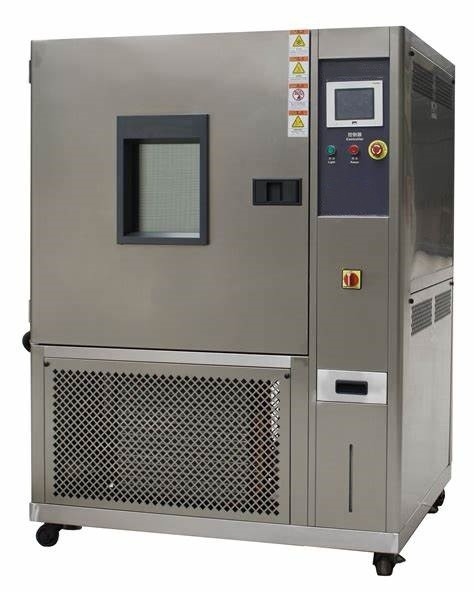

Maszyna do badań stałej temperatury i wilgotności 80L -60°C ~ 150°C Specyfikacje techniczne

Komora badawcza o stałej temperaturze i wilgotności80L -6Specyfikacje techniczne 0°C ~ 150°C

Spełnić wymagania:

Wskaźniki wydajności spełniają wymagania normy GB5170, 2, 3, 5, 6-95 "Metoda weryfikacji podstawowych parametrów urządzeń do badań środowiskowych produktów elektrycznych i elektronicznych:Niska temperatura, Wysokiej temperatury, stałego ciepła wilgotności, przemiennego ciepła wilgotności urządzenia badawcze".

Podstawowe przepisy dotyczące badań środowiskowych produktów elektrycznych i elektronicznych Badanie A: Metoda badania niskiej temperatury GB 2423.1-89 (IEC68-2-1)

Podstawowe przepisy dotyczące badań środowiskowych produktów elektrycznych i elektronicznych Badanie B: Metoda badania wysokiej temperatury GB 2423.2-89 (IEC68-2-2)

Podstawowe przepisy dotyczące badań środowiskowych produktów elektrycznych i elektronicznych Badanie Ca: metoda badawcza w zakresie stałej wilgotności cieplnej GB/T 2423.3-93 (IEC68-2-3)

Podstawowe przepisy dotyczące badań środowiskowych produktów elektrycznych i elektronicznych Test Da: Alternating Humid Heat Test Method GB/T423.4-93 (IEC68-2-30)

1. Szczegółowe parametry działania:(odnosi się do typu chłodzonego powietrzem w temperaturze pokojowej 20 °C, bez obciążenia)

1Model: HT-HW-80C

1.2: Rozmiar pudełka wewnętrznego: W400*H500*D400mm

Wielkość kartonu: W920*H1400*D1020mm

1.3 Zakres temperatur: -60 °C ~ 150 °C

1.4 Wahania temperatury: 0,5°C

1.5 Odchylenie temperatury: ≤2°C

1.6 Czas podgrzewania: około 40 minut od temperatury pokojowej do 150°C (bezobciążenie nieliniowe)

1.7 Czas chłodzenia: od temperatury normalnej do -40 °C przez około 60 minut (bezobciążenie nieliniowe)

1.8 Zakres wilgotności powietrza: 20% do 98% R.H.

1.9 Fluktuacja wilgotności: 3% R.H.

1.10 Odchylenie wilgotności: ≤ 3%

1.11 Zakres regulacji temperatury i wilgotności:

2Konstrukcja i materiał:

A. Materiał pudełka wewnętrznego: blacha ze stali nierdzewnej (SUS # 304)

B. Materiał pudełka zewnętrznego: blacha ze stali nierdzewnej, atomizowana lub farba na zimno (nieobowiązkowa)

C. Materiał izolacyjny: sztywna pianka poliuretanowa i wełna szklana

D. Układ cyrkulacji powietrza:

(1) Silnik o mocy 1 90 W

(2) Wzdłużny wał ze stali nierdzewnej

(3) Wielopłetwe płyta wentylatora (SIRCCO FAN)

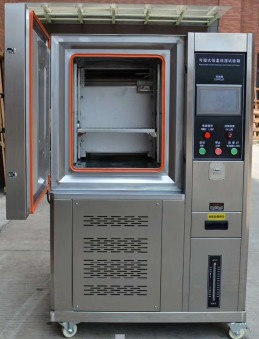

E. Drzwi skrzynkowe: Monolityczne drzwi, jedno okno, otwarte w lewo, uchwyt po prawej stronie

(1) Okno 260x340x40mm 3-warstwowa warstwa próżniowa

(2) Płaska, wgłębiona uchwytka

(3) tylne przyciski: SUS #304

3System chłodzenia:

A. Sprężarki: Sprężarki w pełni zakapsułe przywożone z Francji

B. Chłodnik: przyjazny dla środowiska chłodnik R404A

C. Kondensator: typ płetwy z silnikiem rozpraszania ciepła

D. Parnik: wieloetapowa automatyczna regulacja pojemności obciążenia typu płetwy

E. Pozostałe akcesoria: suszarka, okno przepływu czynnika chłodniczego, zawór rozszerzający

F. System rozszerzający: system chłodzenia z kontrolą pojemności

4System sterowania:

Importowany panel dotykowy 880 wyświetlacza LCD, dane wejściowe ekranu interkomu, temperatura i wilgotność mogą być programowane w tym samym czasie, wyświetlacz krzywej, wartość ustawiona / krzywa wartości wyświetlacza.Różne alarmy mogą być wyświetlane oddzielnie, a usterka może być wyświetlana przez ekran, gdy występuje usterka, tak aby wyeliminować usterkę i wyeliminować nieprawidłowe działanie.precyzyjne funkcje monitorowania, i wyświetlanie na ekranie w postaci danych.

1Specyfikacje sterownika:

a. Dokładność: temperatura ± 0,1°C, wilgotność ± 1% RH

b. Rozdzielczość: temperatura ± 0.1, wilgotność 1% RH

c. nachylenie temperatury: 0,1 do 9,9 można ustawić

d. Posiada funkcje czuwania i alarmu o górnej i dolnej granicy

e. Wybór sygnału wejściowego temperatury i wilgotności PT 100Ω×2 (sucha żarówka i mokra żarówka)

f. Wydajność przekształcania temperatury i wilgotności: 4 ~ 20 MA

g.6 grupy ustawień parametrów sterowania P.I.D., automatyczne obliczanie P.I.D., automatyczna korekta świec suchych i mokrych

2Funkcja wyświetlania ekranu:

a. wprowadzenie dotykowe, bezpośrednie opcje wyświetlania na ekranie

b. Bezpośredni wyświetlacz ustawień temperatury i wilgotności (SV) oraz rzeczywistej wartości (PV) (w języku angielskim)

c. Może wyświetlać aktualny numer programu wykonywanego, segment, pozostały czas i liczbę cykli

d. Uruchomienie kumulacyjnej funkcji czasu

e. Wartość ustawień programu temperatury i wilgotności jest wyświetlana jako krzywa graficzna, z funkcją wykonywania krzywej programu wyświetlania w czasie rzeczywistym

f. Z oddzielnym ekranem edycji programu, bezpośrednio wprowadza temperaturę, wilgotność i czas

3Pojemność programu i funkcja sterowania:

a. Dostępne grupy programów: do 100 grup

b. Dostępna pojemność pamięci: łącznie 5000 segmentów

c. Komendy powtarzalne: każde polecenie może powtarzać się do 9999 razy

d. Produkcja programu jest w trybie dialogu, z edycją, odczytaniem i innymi funkcjami

e.Czas segmentacji jest ustawiony na 0~530 godzin59 minut

f. Ma funkcję wyłączania pamięci programu, automatycznego uruchamiania i ciągłego wykonywania programu po jego wznowieniu

g. krzywa graficzna może być wyświetlana w czasie rzeczywistym podczas uruchamiania programu

z funkcją regulacji daty i czasu

i. Funkcja przycisku i blokady ekranu (LOCK)

5Standardowa konfiguracja:

A. Prąd 4,0 mmx3

B. 232 Terminal eksportowy 1

C. półka ze stali nierdzewnej SUS # 304

D. 8 ustawialnych klamek ze stali nierdzewnej

E. Jedna oświetlenia o oszczędności energii o mocy 11 W

F. 1 otwór testowy ψ50 mm po lewej stronie nadwozia, 1 pokrywa otworu ze stali nierdzewnej.

G. 1 kawałek tkaniny nienasytej do badania standardowego

H. Jeden zestaw instrukcji obsługi i jeden zestaw instrukcji obsługi dla sterownika

6Środowisko naturalne:

(1) Dopuszczalny zakres temperatury roboczej 0~35°C

2) Zakres gwarancji wydajności: 5~35°C

3) wilgotność względna: nie więcej niż 85%

(4) Ciśnienie atmosferyczne: 86-106 Kpa

(5) Nie ma silnych wibracji wokół

(6) Brak bezpośredniego światła słonecznego lub innych źródeł ciepła

(7). Naturalny odwadnienie: ※ W środku rury odwadniającej nie może występować żadna wystawiona powierzchnia, a podłoga domu nie może być niezwykle nachylona.

7. Zasilanie:jednofazowy 5,5 kW 220V 50HZ

8- Usługa posprzedażna:

1Bezpłatna gwarancja na 12 miesięcy (z wyjątkiem klęsk żywiołowych, nieprawidłowego zasilania, uszkodzeń spowodowanych niewłaściwym użytkowaniem przez człowieka i niewłaściwej konserwacji).

2Podczas okresu gwarancji, po otrzymaniu połączenia od użytkownika, dostawca zaproponuje plan serwisowania i powiadomi użytkownika w ciągu 48 godzin, a jeśli potrzebujesz obsługi od drzwi do drzwi,Dostawca natychmiast wyśle kogoś do drzwi.. (Jeśli wystąpi problem z użytkowaniem urządzenia, strona A dostarczy bezpłatnie akcesoria w okresie gwarancji, a czas konserwacji przez stronę A zasadniczo nie może przekroczyć 2 dni)

9Sposób płatności:przed dokonaniem płatności własność sprzętu należy do Strony A.
