Maszyna do badania odporności łukowej,ocena odporności łukowej materiałów izolacyjnych

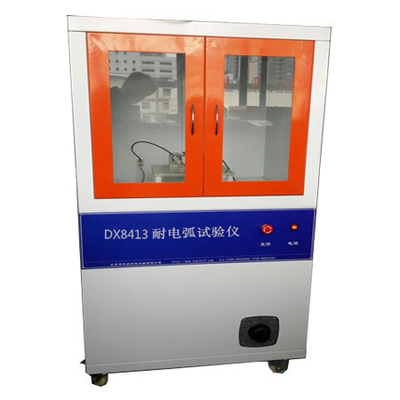

DX8413Amaszyna do badania oporu rc

Głównie stosowane do:GB/T1411-2002 Badanie odporności na wysokie napięcie i niski prąd wyładowania łukowego suchych materiałów izolacyjnych stałych.

Zgodność z normami:Ten tester został zaprojektowany i wyprodukowany zgodnie z normami GB1411, IPC650, IEC 61621, ASTMD495 oraz spełnia metody badawcze takie jak JEC 149 i UL 746A.

Zakres stosowania:Ocena odporności łukowej materiałów izolacyjnych, takich jak tworzywa sztuczne, kleje żywicowe i farby izolacyjne stosowane w przemyśle, takim jak silniki, urządzenia,i urządzeń gospodarstwa domowego ma zastosowanie głównie do badania odporności łukowej materiałów izolacyjnych stałych, takich jak tworzywa sztuczne, folie, żywice, mika, ceramika, szkło, olej izolacyjny, farba izolacyjna, karton i inne media.

Charakterystyka:Maszyna do testowania oporu łukowego przyjmuje sterowanie komputerowe, a krzywą testową można obserwować online podczas procesu testowego; automatycznie przechowuje warunki testowe i dane wyników badań,i może uzyskać dostęp, wyświetlać i drukować

Zasada eksperymentalna: Używane do testowania oporu łukowego materiałów izolacyjnych stałych; badany materiał zostanie wystawiony na wysokie napięcie,stopniowo zwiększające małe środowisko prądu, aż na powierzchni materiału powstaje stabilny kanał przewodzącyTen czas jest czasem oporu łukowego materiału.

Główne wymagania techniczne:

1. Napięcie wejściowe: AC 220 V

2. napięcie wyjściowe: 0-20 KV;

3Pojemność elektryczna: 1,5 KVA

4Metoda badania: łuk przerywany, łuk ciągły

5. Prąd badawczy: 10MA-20MA-30MA-40MA opcjonalnie

6b. błąd regulacji napięcia badawczego: ≤ 1%

7. Błąd czasu włączenia/wyłączenia łuku: < 5 ms

8. napięcie badawcze ustawialne w trybie ciągłym: 0-20 KV

9Dokładność sterowania prądem: ± 10%

10Specyfikacja elektrody: elektroda z płyty ze stali nierdzewnej 25,4 mm * 12,7 mm * 0,15 mm

Elektroda ze stali wolframowej 56 mm * 7 mm * 30 mm

kąt konfiguracji elektrody 110 stopni

Kąt między elektrodą a płaszczyzną poziomą wynosi 35 stopni

Masa elektrody: 50G

11Środki bezpieczeństwa:

(1) Ochrona przed prądem

(2) Ochrona przed prądem

(3) Ochrona przed zwarciem

(4) Ochrona otwierania drzwi bezpieczeństwa

(5) Ochrona przed nieprawidłowym działaniem oprogramowania

12Wymiary zewnętrzne: 800 długości × szerokości 700 × 1350 mm wysokości

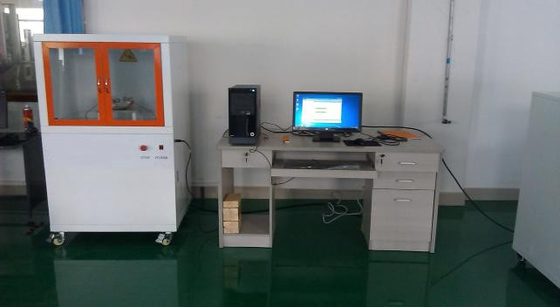

Główna konfiguracja:

Głośnik badawczy: jedna jednostka

Generator wysokonapięciowy o napięciu 20000 V: jedna jednostka

Całkowicie automatyczne urządzenie regulacji napięcia w mikrokomputerze: jeden zestaw (tryb portów seryjnych)

Urządzenie przesyłowe typu izolacyjnego z zakupem napięcia i zakupem prądu: jeden zestaw

Elektrody badawcze: dwa zestawy

prąd rozpuszczalny: rodone (rodzaj żywicy)

Oprogramowanie komputerowe do pomiaru i sterowania odpornością na łuk: jeden zestaw

Komputery: jeden zestaw (marka Lenovo)

Drukarka atramentowa kolorowa markowa: jeden zestaw

Program CD: jeden zestaw

Podręcznik użytkownika produktu: jedna kopia

Świadectwo weryfikacji metrologicznej: jedna kopia

Certyfikat zgodności: jeden egzemplarz

Narzędzie losowe: jeden zestaw
