Szczegóły Produktu:
|
| Standardowy: | GB1408.1, IEC60243-1 | Zakres stosowania: | Nadaje się głównie do stałych materiałów izolacyjnych, takich jak plastik, folia, żywica, mika, cera |
|---|---|---|---|
| Napięcie testowe: | AC 0-50 kV bezstopniowo regulowane DC 0-50 kV płynnie regulowane | Pojemność transformatora: | 10 kVA |
| Częstotliwość zasilania: | Sinusoida 50 Hz | Zasilanie: | AC220V 50/60Hz |
| Wymiary zewnętrzne: | długość 1400*szerokość1040*wysokość 1500 mm | Waga: | 200 kg |
| Podkreślić: | Tester wytrzymałości elektrycznej izolacji stałej,Maszyna do testowania izolacji z tworzyw sztucznych,Aparatura do badania materiałów izolacyjnych stałych |
||

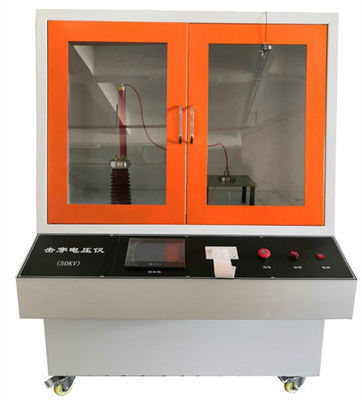

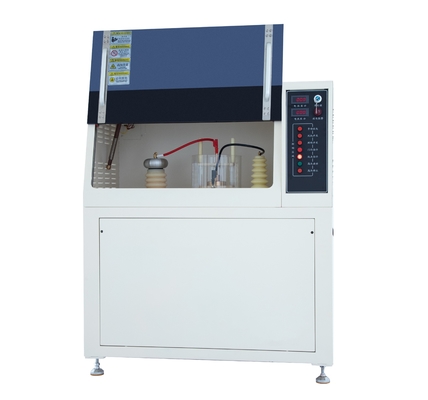

Maszyna do badania wytrzymałości elektrycznej materiałów izolacyjnych stałych DX8388 (tester wytrzymałości dielektrycznej)
![]()
Zgodny z normami:
Zgodny z wymaganiami norm GB1408.1, IEC60243-1 "Metody badań wytrzymałości elektrycznej materiałów izolacyjnych stałych - Badania przy częstotliwości sieciowej", GB1408.2, IEC60243-2 "Metody badań wytrzymałości elektrycznej materiałów izolacyjnych stałych - Odpowiednie badanie napięciem stałym" GB/T1695-2005 "Oznaczanie wytrzymałości napięcia przebicia i napięcia udarowego gumy wulkanizowanej przy częstotliwości sieciowej" GB/T3333, GB12656 oraz norm badawczych ASTM D149.
Zakres zastosowania:
Głównie nadaje się do stałych materiałów izolacyjnych, takich jak tworzywa sztuczne, folie, żywice, mika, ceramika, silikon, szkło, lakiery izolacyjne itp. Pomiar wytrzymałości przebiciowej i czasu wytrzymałości napięciowej przy częstotliwości sieciowej (48-62 Hz) lub odpowiednim napięciu stałym w ośrodku powietrznym lub ciekłym. Nadaje się do ciągłego i równomiernego podnoszenia napięcia lub podnoszenia stopniowego, przyłożenie napięcia AC/lub DC do próbki do przebicia, pomiar wartości napięcia przebicia i obliczenie wytrzymałości przebiciowej próbki; Metoda szybkiego wzrostu napięcia, podniesienie napięcia do określonej wartości i utrzymanie próbki bez przebicia przez określony czas. Określona wartość w tym czasie jest wartością napięcia wytrzymałościowego próbki.
Główne parametry techniczne:
1. Napięcie testowe: AC 0-50 kV regulowane w sposób ciągły, DC 0-50 kV regulowane w sposób ciągły
2. Pojemność transformatora: 10 KVA
3. Napięcie przebicia: 0-50kV
4. Prędkość narastania napięcia: podzielona na 6 biegów: 50, 100, 200, 500, 1000, 2000 (KV/S)
5. Regulacja prędkości narastania napięcia: elektryczna automatyczna regulacja prędkości
6. Dokładność pomiaru napięcia: ≤ 2%
7. Wybór prądu upływu: 1-20 mA
8. Metody badawcze: badanie DC, badanie AC
9. Metoda narastania napięcia: Automatyczne programowalne narastanie napięcia
10. Częstotliwość zasilania: fala sinusoidalna 50 Hz
11. Zasilanie: AC220V 50/60Hz
12. Wymiary zewnętrzne: długość 1400*szerokość 1040*wysokość 1500 mm
13. Waga: 200KG
Konfiguracja standardowa:
Host testowy: jedna sztuka
Urządzenie sterujące: jeden zestaw
Elektrody testowe (GB 1408.1): dwa zestawy
Zbiornik testowy: dwa
System rozładowania: jeden zestaw
System sterowania: jeden zestaw
System akwizycji danych: jeden zestaw
Oprogramowanie testowe: jeden zestaw CD
Komputer markowy: jeden zestaw
Drukarka atramentowa markowa: jeden zestaw
Instrukcja obsługi produktu: jedna kopia
Certyfikat kwalifikacji produktu: jedna kopia
Użycie: Wyjąć pręt rozładowujący i wyprostować teleskopowy drążek, włożyć drugi koniec zacisku uziemiającego do gniazda sondy metalowej pręta rozładowującego, a następnie zacisnąć zacisk uziemiający na zacisku uziemiającym instrumentu A lub B. Trzymać izolowany uchwyt jak najdalej od obudowy instrumentu, stać, lekko pochylić się do przodu, otworzyć szklane drzwi skrzynki testowej i użyć sondy metalowej do kontaktu z kulą wyrównującą wyjścia transformatora wysokiego napięcia, elektrodą próbki i końcówką wysokiego napięcia kondensatora po kolei. (W razie potrzeby, po zakończeniu rozładowania, użyć multimetru w zakresie napięcia AC (zakres AC20V) do sprawdzenia, czy napięcie między elektrodą a ciałem ludzkim jest mniejsze niż 36V, co oznacza, że napięcie szczątkowe zostało całkowicie rozładowane.)
Uwaga: Przed wyjęciem próbki po każdym eksperymencie konieczne jest jej całkowite rozładowanie. Podczas rozładowania czas kontaktu w każdym punkcie rozładowania powinien przekraczać 2 sekundy.
Instrukcje bezpieczeństwa:
1. Urządzenie musi być wyposażone w oddzielny przewód ochronny uziemiający. Uziemienie przewodu ochronnego ma na celu głównie zmniejszenie silnych zakłóceń elektromagnetycznych generowanych przez przebicie próbki na otoczenie. Może również zapobiec utracie kontroli nad komputerem.
2. Obwód tego urządzenia testującego jest wyposażony w wiele środków ochronnych, głównie obejmujących ochronę nadprądową, ochronę przed utratą napięcia, ochronę przed upływem prądu, ochronę przed zwarciem, alarm rozładowania testu DC itp.
3. Wymagania dotyczące uziemienia: Wymagane jest oddzielne uziemienie, a uziemienie powinno być zgodne z normami krajowymi. Metalowy pręt powinien być zakopany na głębokość co najmniej 1,5 metra pod ziemią.
4. Obwód tego urządzenia testującego jest wyposażony w wiele środków ochronnych, głównie obejmujących ochronę nadprądową, ochronę przed utratą napięcia, ochronę przed upływem prądu, ochronę przed zwarciem, alarm rozładowania testu DC itp.
Cechy produktu
1. Niezależne oprogramowanie instalacyjne działające w systemie WIN XP/WIN7/WIN8, z przyjaznym interfejsem użytkownika i prostą obsługą
2. Krzywa wyświetlania eksperymentalnego, automatyczne przechowywanie danych, automatyczne wyszukiwanie.
3. Wielofunkcyjność, może być używany do dokładnych, niezawodnych i bezpiecznych testów AC i DC.
4. Sterowany komputerowo proces eksperymentalny, automatyczne zatrzymanie oceny, automatyczne resetowanie.
5. Wiele zabezpieczeń, takich jak przepięcie, nadprąd, zwarcie, upływ, błąd obsługi.
Uwagi:
1. Podczas eksperymentu osoby niepowiązane nie powinny zbliżać się, ponieważ ten instrument testujący może generować wysokie napięcie, a osoby niedoświadczone nie mogą obsługiwać urządzenia. Podczas eksperymentu powinien być nadzorca i nikt nie powinien go używać samodzielnie. W przypadku jakiejkolwiek nieoczekiwanej sytuacji.
2. Jeśli urządzenie nie jest używane przez długi czas, przed ponownym użyciem należy najpierw podłączyć urządzenie bez obciążenia, tj. odłączyć przewód elektrody wysokiego napięcia od kuli wyrównującej. Sprawdzić interfejs testowy komputera, aby zobaczyć, czy wysokie napięcie jest normalne.
3. W przypadku nieoczekiwanych sytuacji podczas eksperymentu, zasilanie należy wyłączyć na czas, a eksperyment można kontynuować dopiero po rozwiązaniu problemu.
4. Urządzenie powinno być ustawione stabilnie, a podłoże powinno być solidne. Nadaje się do stosowania podłogi cementowej, aby uniknąć rezonansu.
5. Obudowa urządzenia powinna być uziemiona do ochronnego przewodu uziemiającego podczas użytkowania, zapewniając bezpieczeństwo operatorów i działanie sprzętu.
6. Po użyciu urządzenia wyłączyć zasilanie wszystkich części systemu i nie podłączać ani nie odłączać przewodu zasilającego pod napięciem.
7. Podłączyć urządzenie zgodnie z wymaganym napięciem zasilania. Upewnić się, że okablowanie obwodu jest prawidłowe. W przeciwnym razie uszkodzi to urządzenie.
8. Urządzenie powinno być umieszczone w pomieszczeniu, a laboratorium powinno być czyste, suche i wolne od żrących mediów. Osoby niepowiązane nie powinny go obsługiwać przypadkowo.
9. Nie dopuścić, aby kabel urządzenia dotykał ostrych krawędzi, aby uniknąć zarysowania izolacji kabla; Nie dopuścić, aby kabel był przygnieciony ciężkimi przedmiotami, aby uniknąć przerwania kabla i spowodowania pożaru; Nie używać kabli do ciągnięcia lub wiązania przedmiotów, ponieważ może to spowodować awarię urządzenia z powodu przerwania kabla.
10. Nie dopuścić do zachlapania urządzenia wodą, gazami korozyjnymi, gazami palnymi i materiałami palnymi. W przypadku braku uniknięcia może dojść do pożaru.
11. Podczas przenoszenia urządzenia odłączyć zasilanie i wyciągnąć wtyczkę z gniazdka. Nie odwracać urządzenia do góry nogami ani nie przechylać go pod kątem większym niż 45°, podczas przenoszenia urządzenia.
12. Nie wyciągać wtyczki zasilania urządzenia podczas jego pracy.
