Szczegóły Produktu:
|
| Standardowy: | GB8323.2-2008, ISO5659.2-2006 | Zakres stosowania: | opracowano nowy typ sprzętu badawczego do pomiaru gęstości dymu |
|---|---|---|---|
| Źródło gazu: | czystość wynosi 95%, mieszanka propanu i powietrza, ciśnienie 170 Kpa | Przepływomierz propanu: | 1 ~ 100 cm3/min |
| Pomiar przepływu powietrza: | 5 ~ 500 cm3/min | Wilgotność otoczenia: | temperatura pokojowa -40°C |
| Podkreślić: | Wskaźnik gęstości dymu,DX-8368 Miernik gęstości dymu,Sprzęt do testowania tworzyw sztucznych |
||

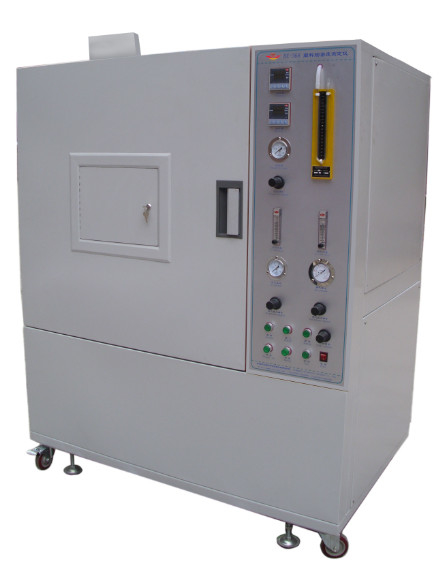

Tester gęstości dymu z tworzyw sztucznych DX-8368
![]()
Tester gęstości dymu z tworzyw sztucznych to nowe urządzenie do pomiaru gęstości dymu, opracowane zgodnie z warunkami technicznymi określonymi w normie GB/8323.2-2008 i ISO5659-2 „Generowanie dymu z tworzyw sztucznych, część 2: Metoda badania gęstości dymu metodą pojedynczej komory”. Normy te nadają się do określania specyficznej gęstości optycznej dymu powstającego podczas spalania tworzyw sztucznych, a maksymalna specyficzna gęstość optyczna jest wynikiem badania. Jest używany do oceny właściwości dymotwórczych tworzyw sztucznych w określonych warunkach.
Jest zgodny z normą GB8323.2-2008 „Tworzywa sztuczne – Generowanie dymu – Część II: Metoda badania gęstości dymu metodą pojedynczej komory” oraz ISO5659.2-2006 „Tworzywa sztuczne – Generowanie dymu – Część II: Oznaczanie gęstości optycznej metodą pojedynczej komory”. astm e662
Cały instrument składa się z zamkniętej komory badawczej, systemu pomiaru fotometrycznego, stożka promieniowania, systemu spalania, zapalarki, skrzynki badawczej, wspornika, przyrządu do pomiaru temperatury i oprogramowania do testowania gęstości dymu. Obwód jest opracowany przez mikrokomputer jednoukładowy, o wysokiej zawartości technicznej i stabilnej wydajności. Instrument nadaje się do wszystkich tworzyw sztucznych, ale może być również używany do oceny innych materiałów (np. gumy, pokryć tekstylnych, powierzchni lakierowanych, drewna i innych materiałów) i jest szeroko stosowany przez zakłady produkcyjne w przemyśle tworzyw sztucznych, przemyśle materiałów stałych oraz jednostki badawczo-rozwojowe i testujące.
1. Komora badawcza:
1.1 Drzwi przednie są wyposażone w okno i nieprzezroczystą osłonę świetlną, która blokuje ruch okna.

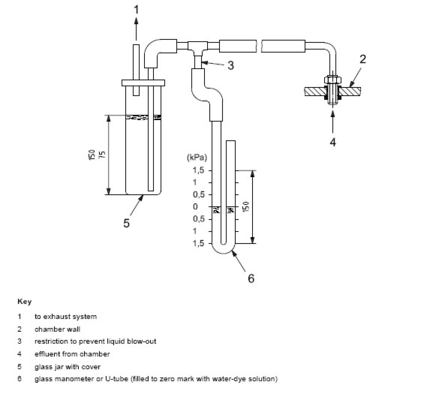

1.2 Na dnie kwadratowej skrzynki zamontowana jest aluminiowa folia przeciwwybuchowa zapobiegająca nadciśnieniu, składająca się z bezpiecznego zaworu przeciwwybuchowego o grubości 0,04 mm, długości 405 mm, szerokości 200 mm i całkowitej powierzchni 81000 mm², oraz zainstalowany jest wewnętrzny regulator ciśnienia skrzynki (patrz Rysunek 2).
1.3 Okno świetlne: górne i dolne okna świetlne o średnicy 75 mm, dno okna świetlnego jest wyposażone w pierścieniowy grzałkę elektryczną o mocy 9 W, w celu zapewnienia temperatury górnej powierzchni okna świetlnego (odpowiednia jest temperatura 50°C ~ 55°C), aby zminimalizować stężenie dymu na powierzchni, okno świetlne znajduje się na górze skrzynki badawczej, a wokół okna świetlnego poza skrzynką badawczą zainstalowana jest platforma optyczna o grubości 8 mm, a stół optyczny jest zamocowany metalowym prętem o średnicy 15 mm, który może łączyć platformę stałą i skrzynkę badawczą.
1.4 Wymiary wewnętrzne: wysokość 914 mm X szerokość 914 mm X głębokość 610 mm
1.5 Materiał: Składa się z trzech warstw: warstwa zewnętrzna to stalowa płyta o grubości 1,5 mm, malowana proszkowo na beżowo-biały kolor w wysokiej temperaturze, warstwa środkowa to warstwa izolacyjna o grubości 60 mm, a warstwa wewnętrzna to stal nierdzewna USU304 o grubości 1,2 mm, malowana proszkowo na czarno w wysokiej temperaturze, łatwa do czyszczenia.
1.5 Otwór wlotu i wylotu powietrza: Wlot powietrza jest zainstalowany na górze skrzynki badawczej, o średnicy 65 mm, a stany zamknięcia i otwarcia są kontrolowane przez zawór elektromagnetyczny z kołnierzem; Otwór wylotowy jest zainstalowany na dole po lewej stronie, o średnicy 80 mm, i jest kontrolowany przez zawór elektromagnetyczny z kołnierzem do kontrolowania stanów zamknięcia i otwarcia, a wentylator wyciągowy jest podłączony.
2. System pomiaru fotoelektrycznego:Składa się z zasilacza, fotopowielacza, powiększającego elementu przepuszczającego światło, przesłony, filtra, neutralnego elementu przepuszczającego światło, soczewki, zaciemnienia układu optycznego, źródła światła i grzałki okna optycznego.
2.1. Źródło światła:
2.1.1. Źródło światła: Składa się z żarówki żarowej 6,5 V, transformatora zapewniającego zasilanie (wejście 220 V i wyjście 6,5 V) oraz rezystora zmiennego.
2.1.2. Instalacja: Żarówka jest zainstalowana w nieprzezroczystej ciemnej skrzynce na dnie komory badawczej, która składa się ze źródła światła, soczewki skupiającej, grzałki okna świetlnego i okna optycznego.
2.1.3. Dodatek do okna: zasilanie AC220V, otoczone drutem oporowym o mocy 9W, aby zapewnić temperaturę górnej powierzchni okna (50°C ~ 55°C).
2.1.4. Soczewka skupiająca: średnica 51 mm, wyregulowana i skalibrowana, tworząca pierścień o średnicy 51 mm bez innego światła w wiązce poza pierścieniem.
2.1.5. Okno optyczne: składa się z niezakłóconej folii przepuszczającej światło i skrzynki zaciemniającej.
2.2. Fotodetektor:
2.2.1. Fotodetektor: Składa się z fotopowielacza, filtra powiększającego, przesłony, filtra, filtra neutralnego, soczewki skupiającej, okna optycznego itp.
2.2.2. Fotopowielacz:
2.2.2.1. Parametry fotopowielacza: napięcie: DC 1000V, zasilanie: wejście 12V, wyjście 0 ~ -1200V 2mA
2.2.2.2. Przetwarzanie systemu fotoelektrycznego: fotodetektor jest fotopowielaczem, podłączonym do szablonu cyfrowego A/D i przetwarzanym przez wielostopniowy wzmacniacz mikrokomputerowy. Może stale mierzyć transmitancję odpowiadającą gęstości optycznej w czasie, co stanowi 5 wielkości odpowiedzi spektralnej, podobnej do odpowiedzi oka ludzkiego, a prąd ciemny jest mniejszy niż 0,001uA. Minimalną czułość fotopowielacza można uzyskać, odczytując 100 procent filtra neutralnego 0,5 i jednego filtra powiększającego ND-2 w torze optycznym.
2.2.3. Filtr powiększający: ND-2,0 transmitancja wynosi 0,95%, a temperatura barwowa źródła światła A wynosi K=2854.
2.2.4. Przesłona: używana do korekcji transmitancji 0% i jako przegroda.
2.2.5. Filtr: Do filtra kompensacyjnego, gęstość optyczna wynosi 0,1~1,0 i 2,0, łącznie 11 sztuk.
2.2.6. Filtr neutralny: ND-0,5, transmitancja 31,7%, temperatura barwowa źródła światła A K = 2854.
2.2.7. Soczewka skupiająca: średnica 51 mm, umożliwiająca skupienie bezpośredniej wiązki w małą, silną plamkę na płycie przepuszczającej światło między górnym a dolnym zaciemnieniem.
2.2.7. Kalibracja układu optycznego: detekcja za pomocą filtra neutralnego o gęstości optycznej 3,0 i długości fali 550~650 nm.
2.2.8. Okno optyczne: składa się z niezakłóconej płyty przepuszczającej światło i skrzynki zaciemniającej.
3. Stożek promieniowania:
3.1. Stożek promieniowania: Składa się z elementu grzejnego o mocy znamionowej 2600 W, który może zapewnić intensywność promieniowania 10 kW/m²~50 kW/m² na środku powierzchni próbki. Podczas badania natężenia promieniowania w dwóch innych miejscach oddalonych o 25 mm od środka próbki, natężenie promieniowania w tych dwóch miejscach nie może być mniejsze niż 85% natężenia promieniowania w środku próbki.
3.2. Grzałka stożka promieniującego: zasilana z niezależnego źródła zasilania, moc jednofazowego transformatora separacyjnego wynosi 3000 W, a kontrola temperatury wykorzystuje tyrystorową kontrolę z szybkim cyklem, a kontrolowana temperatura może być stabilizowana na poziomie ±2°C.
3.3. Miernik przepływu ciepła: płaska powierzchnia o zakresie 50 kW/m² i średnicy 10 mm w obszarze odbioru promieniowania, powierzchnia pokryta jest czarną matową farbą, a chłodzenie jest wodne.
3.4. Zapalarka: Dysza zapalarki wykonana jest z rurki miedzianej o otworze 4,0 mm, a długość płomienia i pomiar poziomy wynoszą 30 mm.
4. System zasilania gazem:
4.1. Źródło gazu: czystość 95%, mieszanina propanu i powietrza, ciśnienie 170 kPa
4.2. Przepływomierz propanu: 1~100 cm³/min
4.3. Przepływomierz powietrza: 5~500 cm³/min
5. Wydajność:
1. Rozdzielczość transmitancji: 0,0001%;
2. Zakres pomiarowy: 0-100 procent; Automatyczna zmiana zakresu podczas pomiaru.
3. Dokładność pomiaru: ±3%;
4. Napięcie robocze: AC200-240V 50Hz;
5. Wilgotność otoczenia: temperatura pokojowa -40°C
6. Środowisko pracy: Podczas pracy instrumentu należy unikać bezpośredniego światła słonecznego i wymuszonego przepływu powietrza.
6. Oprogramowanie pomiarowe:
Interfejs obsługi oparty na komputerze i w stylu LabVIEW. Wyświetla krzywą transmitancji w funkcji czasu. Interfejs chiński i angielski, a także instrukcje obsługi w języku chińskim i angielskim.
