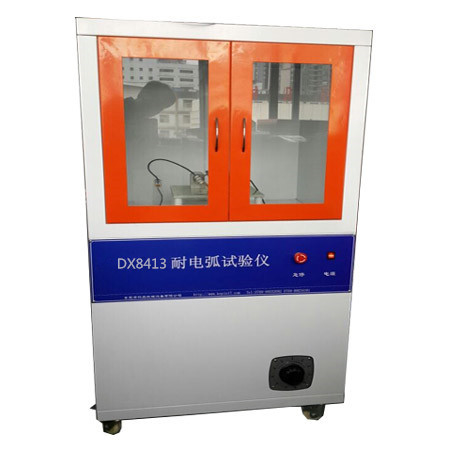

DX8413 maszyna do badania oporu łukowego

DX8413Amaszyna do badania oporu rc

Głównie stosowane do: GB/T1411-2002 Badanie odporności na wysokie napięcie i niski prąd wyładowania łukowego suchych materiałów izolacyjnych stałych.

Zgodność z normami: Ten test- Nie.jest zaprojektowany i wyprodukowany zgodnie z normami GB1411, IPC650, IEC 61621, ASTMD495 oraz spełnia metody badawcze takie jak JEC 149 i UL 746A.

Zakres stosowania: ocena odporności łukowej materiałów izolacyjnych, takich jak tworzywa sztuczne, kleje żywicowe i farby izolacyjne stosowane w przemyśle, takim jak silniki,urządzenia, i urządzeń gospodarstwa domowego ma zastosowanie głównie do badania odporności łukowej materiałów izolacyjnych stałych, takich jak tworzywa sztuczne, folie, żywice, błyskawica, ceramika, szkło, olej izolacyjny,farby izolacyjne, kartonu i innych nośników.

Funkcje: maszyna do testowania oporu łukowego przyjmuje sterowanie komputerowe, a krzywą testową można obserwować online podczas procesu testowania; automatycznie przechowuje warunki badania i dane wyników badania,i może uzyskać dostęp, wyświetlać i drukować

Zasada eksperymentalna: Używane do testowania oporu łukowego materiałów izolacyjnych stałych; badany materiał zostanie wystawiony na wysokie napięcie,stopniowo zwiększające małe środowisko prądu, aż na powierzchni materiału powstaje stabilny kanał przewodzącyTen czas jest czasem oporu łukowego materiału.

Główne wymagania techniczne:

1. Napięcie wejściowe: AC 220 V

2. napięcie wyjściowe: 0-20 KV;

3Pojemność elektryczna: 1,5 KVA

4Metoda badania: łuk przerywany, łuk ciągły

5. Prąd badawczy: 10MA-20MA-30MA-40MA opcjonalnie

6b. błąd regulacji napięcia badawczego: ≤ 1%

7. Błąd czasu włączenia/wyłączenia łuku: < 5 ms

8. napięcie badawcze ustawialne w trybie ciągłym: 0-20 KV

9Dokładność sterowania prądem: ± 10%

10Specyfikacja elektrody: elektroda z płyty ze stali nierdzewnej 25,4 mm * 12,7 mm * 0,15 mm

Elektroda ze stali wolframowej 56 mm * 7 mm * 30 mm

kąt konfiguracji elektrody 110 stopni

Kąt między elektrodą a płaszczyzną poziomą wynosi 35 stopni

Masa elektrody: 50G

11Środki bezpieczeństwa:

(1) Ochrona przed prądem

(2) Ochrona przed prądem

(3) Ochrona przed zwarciem

(4) Ochrona otwierania drzwi bezpieczeństwa

(5) Ochrona przed nieprawidłowym działaniem oprogramowania

12Wymiary zewnętrzne: 800 długości × szerokości 700 × 1350 mm wysokości

Główna konfiguracja:

Tjest gospodarzem: jedna jednostka

Generator wysokiego napięcia 20000 V: jedna jednostka

Furządzenie do automatycznej regulacji napięcia mikrokomputera: jeden zestaw(tryb seryjny portu)

VUrządzenie przesyłowe typu izolacji odzysku mocy i odzysku prądu: jeden zestaw

Elektrody badawcze: dwa zestawy

prądu wypuszczalnegoJeden.(rodzaj żywicy)

Coprogramowanie do pomiaru i sterowania odpornością na łuk komputerowy: jeden zestaw

Curządzenia komputerowe: jeden zestaw(marka Lenovo)

Bdrukarka atramentowa kolorów: jeden zestaw

PCD z programem: jeden zestaw

Ppodręcznik użytkownika: jeden egzemplarz

Mcertyfikat weryfikacji etrologicznej: jeden egzemplarz

Ccertyfikat zgodności: jedna kopia

Rnarzędzie iom: jeden zestaw
