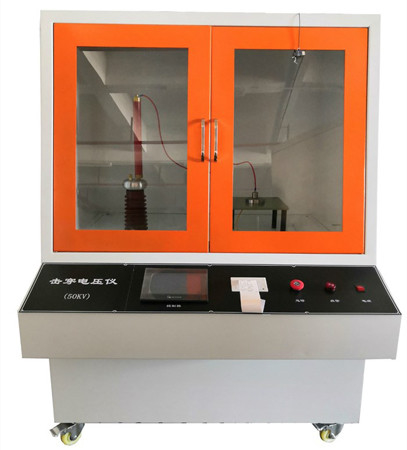

DX8388 Maszyna do badania wytrzymałości elektrycznej materiału izolacyjnego stałego

DX8388 Maszyna do badania wytrzymałości elektrycznej materiału izolacyjnego stałego (elektryczny tester wytrzymałości dielektrycznej)

Zgodne z normami:

Spełnia wymagania GB1408.1, IEC60243-1 "Metody badań wytrzymałości elektrycznej materiałów izolacyjnych stałych - Badania na częstotliwości mocy", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656 i ASTM D149 normy badawcze.

Zakres stosowania:

Głównie odpowiednie do materiałów izolacyjnych stałych, takich jak plastik, folie, żywica, mika, ceramika, silikon, szkło, farba izolacyjna itp.Pomiar siły awarii i czas wytrzymania napięcia przy częstotliwości mocy (48-62 Hz) lub odpowiednim napięciu prądu stałego w powietrzu lub płynnym medium. nadaje się do ciągłego i równomiernego podnoszenia lub stopniowego podnoszenia, stosuje napięcie AC/DC do próbki do momentu awarii, mierzy wartość napięcia awarii,i obliczyć wytrzymałość rozkładu próbki; przy użyciu metody szybkiego podnoszenia napięcia podnieść napięcie do określonej wartości i utrzymać próbkę bez awarii przez pewien czas.Wartość określona w tym momencie jest wartością napięcia wytrzymałościowego próbki.

Główne parametry techniczne:

1. Napięcie badawcze: AC 0-50 kV ustawialne ciągle DC 0-50 kV ustawialne ciągle

2Pojemność transformatora: 10 KVA

3. napięcie awaryjne: 0-50kV

4Prędkość podnoszenia: podzielona na 6 biegów: 50, 100, 200, 500, 1000, 2000 (KV/S)

5Regulacja prędkości: dla elektrycznej automatycznej regulacji prędkości

6Dokładność pomiaru napięcia: ≤ 2%

7Wybór prądu przecieku: 1-20 mA

8Metody badania: badanie prądu stałego, badania prądu przemiennego

9. Sposób wzmacniania: Automatyczne programowalne wzmacnianie

10. Częstotliwość zasilania: fala sinus 50Hz

11Zasilanie: AC220V 50/60Hz

12Wymiary zewnętrzne: długość 1400*szerokość 1040*wysokość 1500 mm

13Waga: 200 kg

Standardowa konfiguracja:

Właściciel badania: jedna jednostka

Urządzenie sterujące: jeden zestaw

Elektrody badawcze (GB 1408.1):dwa zestawy

Zbiornik paliwa do badania: dwa

System rozładowywania: jeden zestaw

System sterowania: jeden zestaw

System gromadzenia danych: jeden zestaw

Oprogramowanie testowe: jeden zestaw płyt CD

Komputer marki: jeden zestaw

Drukarka atramentowa marki: jeden zestaw

Podręcznik użytkownika produktu: jedna kopia

Świadectwo kwalifikacji produktu: jedna kopia

Użycie:Wyjąć pręt rozładowy i wyprostować pręt teleskopiczny, wprowadzić drugi koniec klemy uziemienia do metalowej złoża sondy pręta rozładowania,a następnie przymocować zacisek uziemienia do końca uziemienia przyrządu A lub B. Trzymaj izolowaną uchwyt tak daleko jak to możliwe od obudowy przyrządu, stanąć, lekko pochylić się do przodu, otworzyć szklane drzwi pomieszczenia badawczego,i użyć metalowej sondy do kontaktu z wysokonapięciowego transformatora wyjścia wyrównania kuli, elektrody próbkowej i kondensatora wysokonapięciowego jeden po drugim (jeśli to konieczne, po zakończeniu rozładowania,użyć multimetra w zakresie napięcia AC (zakres AC20V), aby sprawdzić, czy napięcie między elektrodą a ciałem człowieka jest mniejsze niż 36V, co oznacza, że napięcie pozostałe zostało całkowicie rozładowane.)

Uwaga:Przed pobraniem próbki po każdym eksperymencie konieczne jest jej całkowite wyładowanie.

Instrukcje bezpieczeństwa:

1Sprzęt musi być wyposażony w oddzielny przewód zabezpieczający.Uziemienie ochronnego drutu uziemienia ma głównie na celu zmniejszenie silnej interferencji elektromagnetycznej generowanej przez rozpad próbki na otaczającym obszarzeMoże to również zapobiec utracie kontroli nad komputerem.

2Obwód tego sprzętu badawczego jest wyposażony w wiele środków ochronnych, w tym głównie ochronę przed prądem, ochronę przed utratą napięcia, ochronę przed wyciekiem, ochronę przed zwarciem,Alarm wyładowania badawczego prądu stałego, itp.

3. Wymagania dotyczące uziemienia: wymagane jest oddzielne uziemienie, które powinno być zgodne ze standardami krajowymi. Metalowy pręt powinien być zakopany co najmniej 1,5 metra pod ziemią.

4Obwód tego sprzętu badawczego jest wyposażony w wiele środków ochronnych, w tym głównie ochronę przed prądem, ochronę przed utratą napięcia, ochronę przed wyciekiem, ochronę przed zwarciem,Alarm wyładowania badawczego prądu stałego, itp.

Cechy produktu

1. Niezależne oprogramowanie instalacyjne działające na systemie WIN XP/WIN7/WIN8, z przyjaznym dla użytkownika interfejsem i prostą obsługą

2Eksperymentalna krzywa wyświetlania, automatyczne przechowywanie danych, automatyczne wyszukiwanie.

3. wielofunkcyjny, może być stosowany do dokładnych, niezawodnych i bezpiecznych badań prądu przemiennego i prądu stałego.

4Komputer sterowany procesem eksperymentalnym, automatyczne zatrzymanie osądu, automatyczne zresetowanie.

5/Wielu zabezpieczeń, takich jak prze napięcie, prąd, zwarcie, wycieki i nieprawidłowe działanie.

Uwaga:

1W trakcie eksperymentu nie należy dopuścić do zbliżania się personelu niezwiązanego, ponieważ ten instrument testowy może generować wysokie napięcie i nie przeszkolony personel nie może używać sprzętu.Podczas eksperymentuW przypadku jakichkolwiek niespodziewanych sytuacji.

2Jeżeli urządzenie nie jest używane przez długi czas, przed ponownym użyciem należy najpierw poddać urządzenie ciśnieniu bez obciążenia, tj. usunąć okablowanie elektrody wysokonapięciowej z kuli wyrównującej.Sprawdź interfejs testowy komputera, aby sprawdzić, czy wysokie napięcie jest normalne.

3W przypadku nieoczekiwanych sytuacji podczas eksperymentu należy w odpowiednim czasie odłączyć zasilanie, a eksperyment można kontynuować dopiero po rozwiązaniu problemu.

4Sprzęt powinien być umieszczony stabilnie, a podłoga powinna być solidna.

5Podczas użytkowania obudowa urządzenia powinna być uziemiona na ochronnym druku uziemienia, zapewniając bezpieczeństwo operatorów i obsługi sprzętu.

6Po użyciu sprzętu wyłączyć zasilanie wszystkich części systemu i nie podłączać ani odłączać przewodu zasilania z prądem.

7. Podłącz sprzęt zgodnie z przewidzianym napięciem zasilania. Upewnij się, że okablowanie obwodu jest prawidłowe. W przeciwnym razie uszkodzi sprzęt.

8Instrument należy umieszczać w pomieszczeniach zamkniętych, a laboratorium powinno być czyste, suche i wolne od środków korozujących.

9. Nie pozwól, aby kabel sprzętu dotknął ostrej krawędzi, aby uniknąć zadrapania izolacji kabla; Nie pozwól, aby kabel był przyciskiwany pod ciężkimi przedmiotami, aby uniknąć złamania kabla i wywołania pożaru;Nie używaj kabli do ciągnięcia lub wiązania przedmiotów, ponieważ może to spowodować awarię urządzenia z powodu pęknięcia kabla.

10. Nie pozwól, aby sprzęt został oszczepiony wodą, gazami żrącymi, gazami łatwopalnymi i paliwami. Jeśli tego nie zrobisz, może dojść do pożaru.

11. Podczas przemieszczania urządzenia odciąć zasilanie i wyciągnąć wtyczkę z gniazda.

12. Nie odłączaj wtyczki zasilania urządzenia podczas jego działania.
