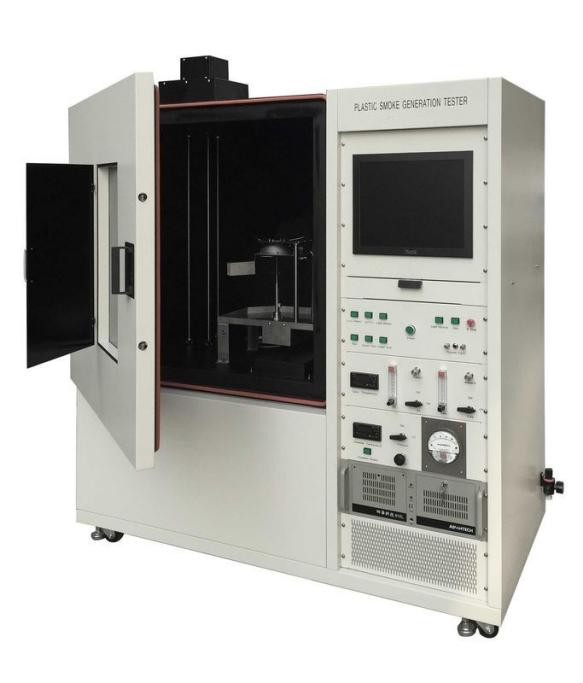

DX8368 Plastic Smoke Density Tester z normą GB8323.2-2008

DX8368 Plastyczny tester gęstości dymu

1, Zgodne z normami: spełniają wymagania GB8323.2-2008 "Przeprowadzenie dymu z tworzyw sztucznych Część 2: Jednokamerowa metoda określania gęstości dymu" oraz ISO5659.2-2006 "Generacja dymu z tworzyw sztucznych Część 2: Jednokamerowa metoda określania gęstości optycznej".

2Zakres zastosowania: nadaje się do pomiaru gęstości specyficznej optycznej dymu wytwarzanego podczas spalania tworzyw sztucznych, przy czym wynikiem badania jest maksymalna gęstość specyficzna optyczna.Używa się go do oceny skuteczności palenia tworzyw sztucznych w określonych warunkach.

Plastic smoke density tester to nowy rodzaj urządzeń badawczych opracowanych na podstawie warunków technicznych określonych w normie GB/8323.2-2008 i ISO5659-2 "Płyn dymny z tworzyw sztucznych - Część 2: Jednokamerowa metoda pomiaru gęstości dymu".

3, Główne parametry: Cały przyrząd składa się z zamkniętej komory badawczej, systemu pomiarowego fotometru, stożka promieniowania, układu spalania, zapalnika, pudełka badawcza, uchwytu,urządzenie do pomiaru temperatury, oraz oprogramowanie do badania gęstości dymu; obwód został opracowany przy użyciu mikrokontrolera o wysokiej zawartości technicznej i stabilnej wydajności.Instrument ten nadaje się do wszystkich rodzajów tworzyw sztucznych i może być również stosowany do oceny innych materiałów (np. gumowych).Jest szeroko stosowany w zakładach produkcyjnych oraz w jednostkach badawczo-badawczych w przemyśle tworzyw sztucznych i materiałów stałych.

1. Pudełko testowe: drzwi wejściowe wyposażone są w okno i nieprzezroczyste osłony przeciwsłoneczne, które mogą blokować ruch okna.

Podłoga kwadratowego pudełka jest wyposażona w wybuchoodporną folię aluminiową, aby zapobiec nadciśnieniu.o powierzchni całkowitej 81000 mm2Puszka jest wyposażona we wewnętrzne urządzenie regulujące ciśnienie (rys. 2).

Okno świetlne: Na górze i na dole znajdują się dwa okna świetlne o średnicy Ø 75 mm, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceGórne okno świetlne znajduje się na górze pomieszczenia testowego, a wokół okna świetlnego na zewnątrz pomieszczenia testowego zainstalowana jest 8 mm grubości platforma optyczna.Platforma optyczna jest stała.: wysokość 914 mm x szerokość 914 mm x głębokość 610 mm

z metalową pręcią Ø 15 mm, która może łączyć stałą platformę i pomieszczenie testowe.

Wymiary zewnętrzne: wysokość 16800 mm, szerokość 14500 mm, głębokość 850 mm (wyłącznie dla celów odniesienia)

Materiał: Składa się z trzech warstw: zewnętrzna warstwa płyty stalowej o grubości 1,5 mm, wysokiej temperatury elektrostatyczne pieczenie z białej farby, środkowa warstwa 60 mm grubości warstwy azbestu, wewnętrzna warstwa 1.Ocieplenie węgla, wysokotemperaturowa elektrostatyczna czarna farba do pieczenia, łatwa do czyszczenia.

Wjazd powietrza i wyjście gazu: wjazd powietrza jest zainstalowany na górze pudełka badawczego o średnicy Φ 65 mm, sterowany za pomocą zaworu magnetycznego z obwodem w stanie zamkniętym i zamkniętym;Wylot jest zainstalowany na dole po lewej stronie, o średnicy Φ 80 mm, sterowany za pomocą zaworu magnetycznego z flanka w stanie zamkniętym i zamkniętym i wyposażony w wentylator wydechowy.

2Optoelektroniczny system pomiarowy: składa się z zasilania, lampy fotomultiplikatora, wzmacniającej przezroczystej folii, migawki, filtra, neutralnej przezroczystej folii, soczewki, optycznego systemu ciemna skrzynka,źródło światła, i ocieplacz okienny.

Źródło światła: składa się z lampy żarówki o napięciu 6,5 V, transformatora dostarczającego moc (wchodzący 220 V, wychodzący 6,5 V) i zmiennego rezystora.

Instalacja: żarówka jest umieszczana w ciemnym, nieprzezroczystym pudełku na dole pudełka badawczego, składającym się ze źródła światła, soczewki wypukłej, ogrzewacza okien i okna optycznego.

Wykonujący okienko światła: zasilany zasilaniem AC220V, otoczony przewodem oporowym o mocy 9 W, w celu zapewnienia odpowiedniej temperatury powierzchni okienka światła (50°C~55°C).

Soczewka wypukła: o średnicy 51 mm, została dostosowana i skalibrowana tak, aby tworzyć pierścień o średnicy 51 mm bez innych wiązek światła poza pierścieniem.

Okno optyczne: składa się z otwartej przezroczystej folii i ciemnego pudełka.

Fotodetektor: składa się z lampy fotomultipliera, filtra wzmacniającego, migawki, filtra, filtra neutralnego, soczewki wypukłej, okna optycznego itp.

Parametry lampy fotomultiplier: napięcie: 1000 V prądu stałego, zasilanie: wejście 12 V, wyjście 0-1200 V2mA

Przetwarzanie optoelektroniczne: Fotodetektor to rurka fotomultiplikatora podłączona do szablonu liczbowego A/D i przetwarzana przez wieloetapowy mikrokomputer wzmacniający.Może stale mierzyć przepuszczalność odpowiedniej gęstości optycznej w czasie, czyli 5 wielkości odpowiedzi wrażliwości widmowej, podobnej do odpowiedzi gołym okiem i ciemnego prądu poniżej 0,001 uA.Minimalną czułość rurki fotomultipliera można odczytać w 100% poprzez 0.5 neutralny filtr i filtr wzmacniający ND-2 na ścieżce optycznej.

Filtr wzmacniający: ND-2.0 z przepuszczalnością 0,95% i temperaturą koloru źródła światła A K=2854.

Brama świetlna: stosowana do deflacji i korekty 0% przepuszczalności.

Filtr: Aby zrekompensować filtr, istnieje łącznie 11 sztuk o gęstości optycznej w zakresie od 0,1 do 1,0 i 2.0.

Neutralny filtr: ND-0.5, przepuszczalność 31,7%, temperatura koloru źródła światła K=2854.

Soczewka wypukła: o średnicy 51 mm, bezpośrednia wiązka światła może być skupiona w małym mocnym miejscu na przejrzystym płytku między górnym i dolnym ciemnym pudełkiem.

Kalibracja systemów optycznych: wykrywanie za pomocą neutralnego filtra o gęstości optycznej 3,0 i długości fali 550-650 nm.

3. stożek promieniowania: składa się z elementów grzewczych o mocy znamionowej 2600 W, zdolnych do dostarczania intensywności promieniowania 10KW/m2 ~ 50KW/m2 w centrum powierzchni próbki.Przy badaniu promieniowania w dwóch innych pozycjach oddalonych o 25 mm od środka próbki, promieniowanie w tych dwóch pozycjach nie może być niższe niż 85% promieniowania w środku próbki.

Ogrzewacz stożkowy promieniowania: zasilany niezależnym źródłem zasilania, o mocy jednofazowego transformatora izolacyjnego 3000 W. Regulacja temperatury przyjmuje sterowanie tirystorem z szybkim cyklem,który może ustabilizować temperaturę w temperaturze ± 2 °C.

Miernik przepływu ciepła: płaska powierzchnia o zakresie 50kw/m2 i średnicy powierzchni odbioru promieniowania 10 mm. Powierzchnia pokryta jest matową czarną i chłodzona przez chłodzenie wodne.

4. Zapalnik: Dźwignia zapalnika składa się z Φ wykonana z miedzianej rury o otworze 4,0 mm, długość płomienia i poziomy wymiar wynoszą 30 mm.

System dostaw gazu:

Źródło gazu: czystość 95%, mieszanka gazu propanowego i powietrza, ciśnienie 170 Kpa

Przepływomierz propanu: 1-100 cm3/min

Ogólna wydajność:

Przepływ powietrza: 5~500 cm3/min

Rozdzielczość przezroczystości: 0,0001%;

Zakres pomiarów: 0-100%; automatyczne przełączanie biegów podczas pomiaru.

dokładność pomiaru: ± 3%;

napięcie robocze: AC200-240V 50 Hz;

wilgotność otoczenia: temperatura pokojowa -40 °C

Środowisko pracy: podczas pracy przyrządu należy unikać bezpośredniego promieniowania słonecznego i nie powinno występować przymusowego przepływu powietrza.

Oprogramowanie pomiarowe: oparte na interfejsie operacyjnym Windows XP i stylu LabVIEW. Wyświetla przepuszczalność w porównaniu z krzywą czasu. Zapewnia interfejs chiński i angielski,a także instrukcję obsługi w języku chińskim i angielskim.
