maszyna do testowania laboratoryjnego Aparatura testowa IEC60332-3 do badania rozprzestrzeniania płomienia w pionie wiązek przewodów i kabli
Opis produktu:

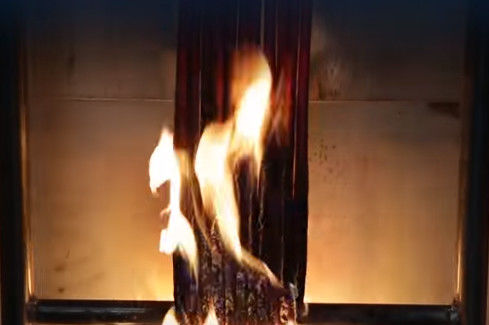

To urządzenie służy do oceny pionowej instalacji wiązek przewodów i kabli lub kabli światłowodowych w określonych warunkach w celu zahamowania zdolności urządzenia do rozprzestrzeniania płomienia w pionie. Obudowa urządzenia wykonana jest w całości ze stali nierdzewnej SUS304, całość składa się z komory testowej, źródła powietrza, drabiny stalowej, systemu oczyszczania spalin, źródła zapłonu i innych elementów.
Normy:
IEC60332-3-21:2018 "Badania palności kabli i przewodów w warunkach pożarowych - Część 32: Badania rozprzestrzeniania płomienia w pionie przewodów i kabli zamontowanych pionowo w wiązkach" AFR
Skład urządzenia:
1. Komora testowa
Urządzenie eksperymentalne to samonośna skrzynia o szerokości (1000±100) mm, głębokości (2000±100) mm i wysokości (4000±100) mm. Tylna ściana i obie strony komory testowej wykonane są z izolacji termicznej o współczynniku przenikania ciepła około 0,7 W, m-2K-1 (składającej się z płyty ze stali nierdzewnej SUs304 o grubości 1,5 mm, pokrytej izolacyjną wełną mineralną o grubości 65 mm) oraz ściany zewnętrznej. Drzwi wykonane są ze stali nierdzewnej US304 o grubości 1,5 mm.
2. Źródło powietrza
2.1 Wlot powietrza wyposażony jest w dmuchawę z regulowanym przepływem powietrza, a natężenie przepływu powietrza wynosi (5000±500) l/min do komory spalania. Wylot powietrza wyposażony jest w cyfrowy anemometr.
2.2 Po zakończeniu testu: jeśli próbka nadal się pali przez godzinę po zatrzymaniu ognia, ustawiany jest alarm i używane jest urządzenie do zatrzymania spalania przez siłę południową.
3. Typ drabiny miedzianej
szerokość (500 ± 5) mm standardowa szerokość drabiny stalowej (800 ± 10) mm szeroka drabina stalowa wykonana z pręta ze stali nierdzewnej SUS304 urządzenie do oczyszczania spalin komora testowa z wentylatorem wyciągowym na górze, spaliny wewnątrz skrzyni Wyciągnij skrzynię z prędkością 6MS i wyślij ją do wieży zbierającej dym z cyfrowym wyświetlaczem anemometru.
4. Urządzenie do oczyszczania spalin
4.1 Górna część komory testowej wyposażona jest w wentylator wyciągowy, a spaliny typu skrzyniowego są wypompowywane ze skrzyni z prędkością 6M/S. Wieża zbierająca dym jest wysyłana na zewnątrz, a wylot spalin posiada cyfrowy anemometr.
4.2 Zbieranie dymu i mycie Urządzenia do usuwania pyłu i kurzu (patrz Wieża absorpcji gazu DX-349A): Wewnętrzne tworzywa sztuczne odporne na kwasy i zasady, średnica 800 mm, wysokość 4000 mm
5.1 Typ: Źródło zapłonu powinno obejmować jeden lub dwa palniki gazowe propanowe typu taśmowego oraz związane z nimi przepływomierze i mieszacze Venturiego. Powierzchnia dopływu ognia powinna wynosić 242 płaskie metalowe płyty o średnicy 1,32 mm. Odległość między środkami tych otworów wynosi 3,2 mm i są one rozmieszczone naprzemiennie w trzech rzędach po 81, 80 i 81 rzędów. Rozmiar mieści się w zakresie 257×4,5 mm. Ponadto po obu stronach płyty ogniowej otwiera się rząd małych otworów. Otwory prowadzące mogą utrzymywać stabilne spalanie płomienia zgodnie z wymaganiami palnika GB/T 18380.31-2008.
5.2 Każdy palnik jest wyposażony w rotametr lub przepływomierz masowy, który może dokładnie kontrolować przepływ propanu i powietrza. Przepływomierz propanu: 3-30umin2.5 klasa, przepływomierz powietrza: 10-100umin 2.5 klasa 53 pozycja źródła pilotowego Umieść poziomo, (75 ± 5) mm od przedniej powierzchni próbki kabla, (600 ± 5) mm od dna komory, a oś drabiny miedzianej jest symetryczna. Punkt zapłonu palnika powinien być wyśrodkowany między dwoma poprzeczkami drabiny i co najmniej 500 mm od dolnego końca próbki.
Parametry techniczne
| Wymiary wewnętrzne komory spalania | 1000mmX2000mm x 4000mm(w*d*h) |
| Rozmiar drabiny stalowej | 500mm × 3500mm(w*h), typ szeroki 800 × 3500mm |
| Z palnikiem typu | zgodnie z GB/T18380.31-2008 |
| Mieszacz Venturiego | zgodnie z GBT18380.31-2008 |
| regulacja przepływu powietrza w komorze spalania | 4500-500L/min |
| Regulacja przepływu propanu | 3-30L/min |
| Regulacja przepływu sprężonego powietrza | 10-100L/min |
| Anemometr | 0,05-5m/s |
| Termometr cyfrowy | 0～400℃ |
| Z pozycjonowaniem palnika typu | wysokość 600 ± 5mm, dowolna regulowana odległość pozioma |
