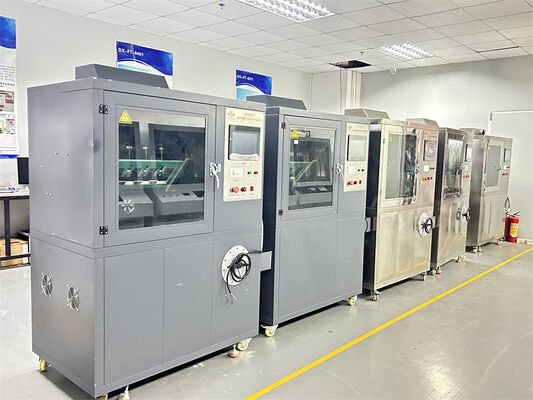

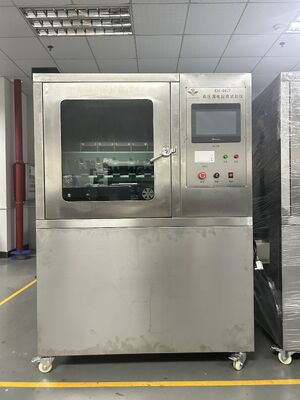

IEC60587 5 Stacji Wysokonapięciowy Wykrywacz Płaszczyzny Nachylonego i Tester Erozji

5-stanowiskowy tester wysokiego napięcia do śledzenia i erozji płaszczyzny pochyłej

1.Sradzi sobie z aplikacją:

Nadaje się głównie do badania odporności produktów elektrycznych i elektronicznych, sprzętu gospodarstwa domowego i ich materiałów na ślady elektryczne i korozję, symulując użycie płynnych zanieczyszczeń i nachylonych próbek powierzchniowych przy częstotliwości zasilania (48 Hz - 62 Hz). Ocenić poziom rezystancji materiałów izolacji elektrycznej stosowanych w trudnych warunkach środowiskowych poprzez pomiar odporności na elektryzowanie i korozję. Pod wpływem wilgoci i zanieczyszczeń w produktach elektrycznych może wystąpić wyciek izolacji pomiędzy naładowanymi częściami o różnej polaryzacji lub pomiędzy naładowanymi częściami a uziemionym metalem. Powstały łuk może spowodować awarię, zwarcie lub erozję materiału w wyniku wyładowania, a nawet doprowadzić do pożaru. Tester ten jest testem niszczącym symulującym powyższą sytuację na materiałach izolacyjnych, służącym do pomiaru i oceny względnej odporności na upływ i znakowanie izolatorów pod działaniem pola elektrycznego i zanieczyszczeń zawierających wodę o określonym napięciu. Nadaje się do stałych materiałów elektroizolacyjnych i ich produktów w produktach elektrycznych i elektronicznych, sprzęcie gospodarstwa domowego, takich jak gniazda przekaźników, osłony przełączników konwersji, styczniki itp.

2. Zgodny z normami:

Zgodnie z wymaganiami IEC60587,ASTMD2303.

3. Parametry techniczne:

Elektroda: grubość 0,5mm Materiał: stal nierdzewna;

Odległość pomiędzy elektrodą górną i dolną: 50,0 mm ± 0,1;

Napięcie testowe: regulacja bezstopniowa 100 V-6000 V;

Regulator napięcia: Wyjście: regulowane w zakresie 0 ~ 250 V, o mocy 5 KVA;

Gdy prąd obwodu wynosi 60 mA, odetnij napięcie wyjściowe;

Czas testu: 6 godzin;

Dokładność upuszczania: 0,5%;

Stabilność napięcia: ± 1%;

Precyzyjny regulator napięcia: wyjście AC220V. Moc 6000W. Dokładność ± 1%;

Transformator testowy: pojemność 5 kVA. Maksymalne napięcie wyjściowe AC6000V (lub opcjonalnie DC6000V);

Wykrywanie śladów: Zgodnie z normą GB/T6553-2003/4.1.2, przyłożyć napięcie (2,5 kV, 3 5 kV i 4,5 kV) i spuścić zanieczyszczoną ciecz z określoną szybkością przepływu. Jeśli prąd jest niższy niż 60 mA przez 6 godzin bez przepływu, uznaje się to za przechodzące;

Urządzenie zrzucające: przy użyciu precyzyjnej pompy perystaltycznej Ralpha o zakresie przepływu 0,00185–20 mililitrów na minutę, prędkości roboczej 0,1–50 obrotów na minutę i błędzie dokładności przepływu mniejszym niż 0,5%;

Napięcie wyjściowe: AC/DC (przełączane)

Koperta: Wykonana ze stali nierdzewnej SUS304 (powierzchnia szczotkowana);

Zbiornik na ścieki wykonany jest ze stali nierdzewnej 316 i wyposażony w urządzenie uszczelniające.

Objętość wynosi 0,56 m3, objętość studia: 900L * 650W * 950H (mm);

Wymiary instrumentu: 1200L * 750W * 1800H (mm), długość 750 * szerokość 1180 * wysokość 1760mm, drewniana skrzynia 890*1320*1900

Waga: około 200 kg

Powitanieodwiedzić naszą fabrykę w celu zwiedzania!
