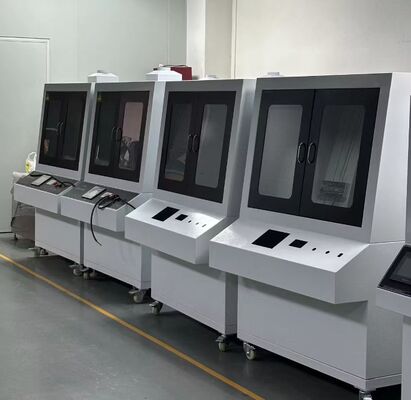

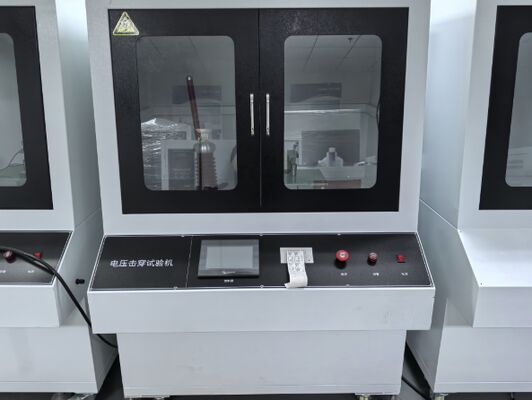

Przyrząd do badania wytrzymałości dielektrycznej materiałów izolacyjnych stałych nadaje się do badania wytrzymałości na przebicie i czasu wytrzymywania napięcia materiałów izolacyjnych stałych

I. Cel
Instrument do badania wytrzymałości elektrycznej dielektrycznej (JCSY-388) nadaje się do badania wytrzymałości przebiciowej i czasu wytrzymałości napięciowej materiałów izolacyjnych stałych, takich jak tworzywa sztuczne, folie, żywice, mika, ceramika, szkło, lakiery izolacyjne itp. pod napięciem o częstotliwości sieciowej. Spełnia normy badawcze GB/T1408.1 i EC60243-1 "Metody badania wytrzymałości elektrycznej materiałów izolacyjnych stałych - pod napięciem o częstotliwości sieciowej".
II. Parametry
1. Zakres napięcia: 0 - 50KV;
2. Regulator napięcia automatycznie powraca do zera po zadziałaniu zabezpieczenia;
3. Zamknięcie pozycji zerowej, z automatyczną i ręczną regulacją napięcia;
4. Importowane urządzenie zabezpieczające przed wyciekiem, niezawodna ochrona bezpieczeństwa osobistego;
5. Zabezpieczenie nadprądowe, próg zadziałania i inne funkcje ochrony bezpieczeństwa;
6. Wyświetlanie napięcia i prądu, dokładność pomiaru ±0,2%, zatrzymanie napięcia przebicia;
7. Elektrody badawcze: średnica elektrody górnej 25 mm, wysokość 25 mm; średnica elektrody dolnej 25 mm, wysokość 25 mm. (Elektrody: stal nierdzewna);
8. Moc znamionowa transformatora wysokiego napięcia: 10KVA;
9. Znamionowe napięcie wejściowe/wyjściowe: 220V/50KV;
10. Znamionowy prąd wejściowy/wyjściowy: 20A/0,09A;
11. System sterowania: Sterowanie PLC + ekran dotykowy Taiwan Wince, precyzyjne sterowanie, prosta obsługa, w pełni humanizowany projekt, automatyczne obliczanie wytrzymałości elektrycznej i generowanie raportów po teście, drukarka termiczna na panelu może na bieżąco drukować wyniki testów;
12. Prędkość narastania napięcia: 5V, 50V, 100V, 500V, 1000V, 2000V;
13. Wyposażony w wygodny zbiornik do kąpieli olejowej z możliwością demontażu i montażu (materiał: stal nierdzewna);
14. Komponenty instrumentu: składają się z regulatora napięcia z kontaktem elektrycznym, skrzynki sterowniczej, rezystora ochronnego, skrzynki elektrod, zbiornika do kąpieli olejowej;
15. Materiał obudowy: stal nierdzewna SUS304;
16. Wymiary: długość 1,4 metra, szerokość 1,1 metra, wysokość 1,7 metra;
17. Waga: około 240KG
