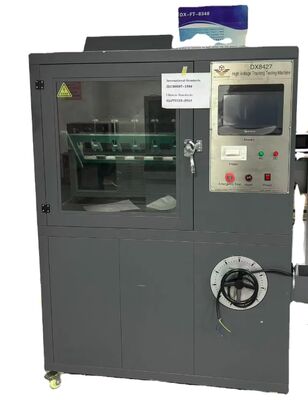

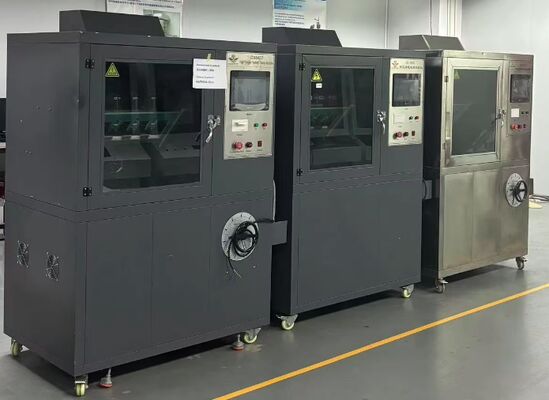

Maszyna do testowania wycieku iskry wysokiego napięcia jest ściśle zaprojektowana i wyprodukowana zgodnie z normami GB/T6553-2003 i 1EC60587-1984.

I. Cel
Maszyna do testowania iskrzenia przy wysokim napięciu nadaje się do przeprowadzania testów na produktach elektrycznych, urządzeniach gospodarstwa domowego i ich materiałach pod kątem odporności na ślady i erozję elektryczną. Symuluje proces przy częstotliwości przemysłowej (48Hz - 62Hz), wykorzystując zanieczyszczenia w postaci cieczy i nachylone próbki testowe, poprzez pomiar śladów i erozji elektrycznej w celu oceny klas śladów i erozji elektrycznej materiałów izolacyjnych stosowanych w trudnych warunkach środowiskowych. Maszyna ta jest ściśle zaprojektowana i wyprodukowana zgodnie z GB/T6553-2003 i 1EC60587-1984.
II. Wskaźniki wydajności
1. Elektroda: Grubość 0,5 mm, Materiał: Stal nierdzewna;
3. Napięcie testowe: 100V - 6000V, regulowane w sposób ciągły;
2. Odległość między górną i dolną elektrodą: 50,0 mm ± 0,1;
4. Regulator napięcia: Wyjście: 0 - 250V regulowane, pojemność 5KVA;
5. Transformator testowy: Pojemność 5KVA, maksymalne napięcie wyjściowe AC 6000V (lub DC 6000V opcjonalnie);
6. Wysokiej precyzji stabilizator napięcia: Wyjście AC 220V, moc 6000W, dokładność ±1%;
7. Prąd obwodu: 60mA, odcięcie wyjścia napięcia;
8. Czas testu: 6 godzin;
10. Stabilność napięcia: ±1%;
9. Dokładność kroplenia cieczy: 0,5%;
11. Ocena powstawania iskry:
Zgodnie z normą GB/T6553-2003/4.1.2, należy przyłożyć napięcie (2,5 kV, 3,5 kV i 4,5 kV) do próbki i zakroplić ciecz zanieczyszczającą z określoną prędkością przepływu. Prąd 60mA lub mniejszy utrzymuje się przez 6 godzin bez przerwy, co jest uważane za zaliczone;
12. Urządzenie do kroplenia cieczy:
Wykorzystuje importowaną precyzyjną pompę perystaltyczną, zakres przepływu 0,00185 - 20 mililitrów/minutę, prędkość robocza 0,1 - 50 obrotów/minutę, błąd dokładności przepływu: <0,5%;
13. Napięcie wyjściowe: AC/DC (przełączane)
14. Liczba grup eksperymentalnych: 5 grup
15. Urządzenie sterujące: Wykorzystuje Siemens PLC + ekran dotykowy Taiwan Wince, precyzyjne sterowanie, prosta obsługa, w pełni humanizowany design. Test kończy się automatycznie i generuje raport. Panelowa drukarka termiczna może na bieżąco drukować wyniki testów;
15. Objętość komory: 900L * 650W * 950H (mm); Objętość 0,56m’. 16
Stal nierdzewna (powierzchnia szczotkowana);
17. Zbiornik na zużytą ciecz wykonany jest ze stali nierdzewnej 316 i jest wyposażony w urządzenie uszczelniające.
