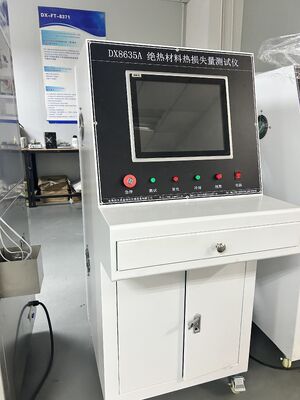

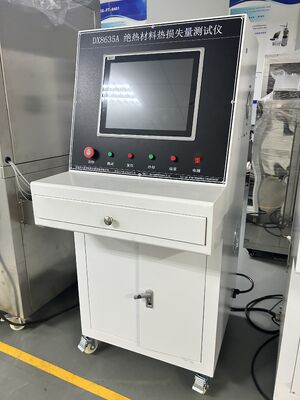

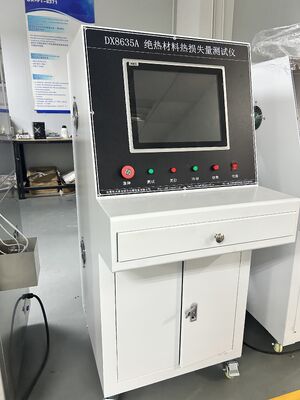

Oznaczanie izolacji cieplnej maszyny do badania rezystancji termicznej w stanie ustalonym

Urządzenie do badania odporności cieplnej w stanie stałym

1, Przegląd
W celu spełnienia wymogów technologii produkcji oraz oszczędności energii i redukcji emisji, poprawy warunków pracy, zwiększenia korzyści ekonomicznych,i zapewnić jakość konstrukcji inżynierii izolacyjnej, GB 50264-2013 stosuje się do projektowania wyposażenia pompowego zgodnie ze specyfikacjami.
Urządzenie to nadaje się do pomiaru strat cieplnych materiałów izolacyjnych o temperaturze powierzchni zewnętrznej w zakresie od -196 °C do 850 °C w urządzeniach przemysłowych i rurociągach.
Nie ma zastosowania do urządzeń i rurociągów o szczególnych wymaganiach dotyczących energii jądrowej, lotnictwa, systemów lotniczych i kosmicznych, a także budynków, instalacji chłodniczych i zakopanych rurociągów.

2"Norma odniesienia do instrumentu:
GBT 10294-2008 Określenie odporności termicznej w stanie stacjonarnym i powiązanych cech materiałów izolacyjnych - Metoda płytek gorących ochronnych;
GB 50264-2013 Kodeksu projektowania dla inżynierii izolacji termicznej urządzeń przemysłowych i rurociągów.

3, Całkowita struktura urządzenia:
Sprzęt składa się głównie z systemu kontroli temperatury, systemu ciśnieniowego cylindrów, systemu pomiaru grubości, systemu chłodzenia i innych komponentów.

3.1 System kontroli temperatury
Głównie składa się z przewodów grzewczych, płyt żelaznych itp., ogrzewanych za pomocą przyrządów temperatury.
Temperatura, długotrwałe stosowanie w temperaturze 500 stopni Celsjusza
W sumie wyposażono 12 kanałów do przechwytywania temperatury, wśród których kanałem temperatury grzewczej jest zamknięte połączenie kontroli strefy temperatury z 5 punktami monitorowania temperatury.Pozostałe płyty ochronne są wyposażone w 2 punkty monitorowania temperatury i 5 punktów pomiaru temperatury rozmieszczonych na zimnej powierzchni.
3.2 Układ ciśnieniowy
Głównie dodane przez cylinder, wymagana wartość ciśnienia jest osiągana poprzez precyzyjne dostosowanie ciśnienia powietrza, a stan bieżący jest wyświetlany w czasie rzeczywistym w systemie sterowania.
3.3 System chłodzenia
Zestaw składa się głównie z chłodziarek, termoparów itp. Chłodniak chłodzi część grzewczą urządzenia, a termopar wykrywa temperaturę dolną.gdy temperatura dna jest większa niż 50 °C, system wyświetla sygnał "włącz chłodnicę", aby szybko ochłodzić płytkę.
