Maszyna do badania oporu łukowego

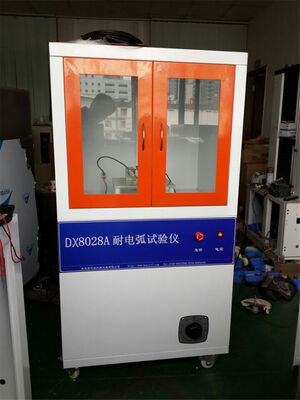

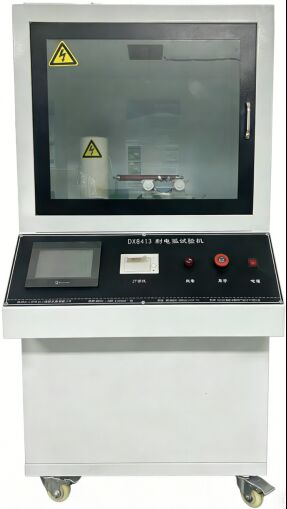

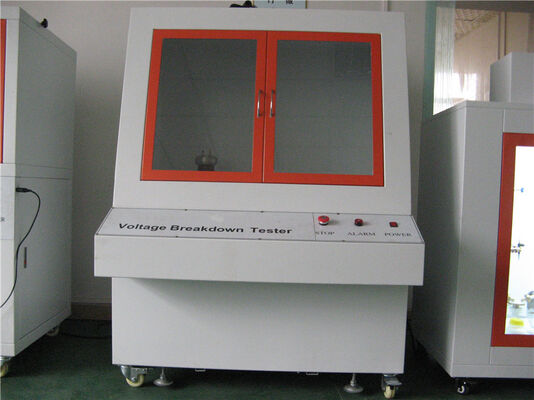

DX8413 Maszyna do badania odporności na łuk elektryczny

Głównie dotyczy:

GB/T1411-2002 Badanie odporności na wyładowania łukowe wysokiego napięcia i niskiego prądu suchych materiałów izolacyjnych stałych.

Zgodność z normami: Ten tester jest zaprojektowany i wyprodukowany zgodnie z normami GB1411, IPC650, IEC 61621, ASTMD495 i jest zgodny z metodami testowania takimi jak JEC 149 i UL 746A.

Krótkie wprowadzenie do zasady testowania:

W określonych warunkach testowych (przy użyciu określonych elektrod i programu zwiększania napięcia/prądu), wysokie napięcie jest przykładane do powierzchni materiału w celu wywołania przerywanego lub ciągłego wyładowania łukowego. Wysoka temperatura i korozja chemiczna generowane przez łuk stopniowo powodują zwęglenie powierzchni materiału i tworzenie ścieżek przewodzących (śledzenie) aż do ostatecznej awarii (przebicia lub ciągłego spalania). Przyrząd rejestruje upływający czas (w sekundach) od rozpoczęcia testu do momentu uszkodzenia materiału. Czas ten jest określany jako **czas odporności na łuk elektryczny** materiału i służy jako główny wskaźnik oceny jego wydajności.

Zakres zastosowania:

Ocena odporności na łuk elektryczny materiałów izolacyjnych elektrycznych, takich jak tworzywa sztuczne, kleje żywiczne i farby izolacyjne stosowane w przemyśle, takim jak silniki, urządzenia i sprzęt gospodarstwa domowego, dotyczy głównie testowania odporności na łuk elektryczny stałych materiałów izolacyjnych, takich jak tworzywa sztuczne, folie, żywice, mika, ceramika, szkło, olej izolacyjny, farba izolacyjna, tektura i inne media.

Cechy: Maszyna do badania odporności na łuk elektryczny wykorzystuje sterowanie komputerowe, a krzywą testową można obserwować online podczas procesu testowania; Automatycznie przechowuje warunki testowe i dane wyników testów oraz może je wyświetlać, wyświetlać i drukować

Zasada eksperymentalna: Służy do badania odporności na łuk elektryczny stałych materiałów izolacyjnych; Badany materiał zostanie wystawiony na działanie wysokiego napięcia, stopniowo zwiększając środowisko małego prądu, aż do utworzenia stabilnego kanału przewodzącego na powierzchni materiału. Czas ten to czas odporności na łuk elektryczny materiału.

Główne wymagania techniczne:

1. Napięcie wejściowe: AC 220 V

2. Napięcie wyjściowe: AC 0-20 KV;

3. Pojemność elektryczna: 1,5 KVA

4. Metoda testowania: łuk przerywany, łuk ciągły

5. Prąd testowy: 10MA-20MA-30MA-40MA opcjonalny

6. Błąd kontroli napięcia testowego: ≤ 1%

7. Błąd czasu włączenia/wyłączenia łuku:<5ms

8. Napięcie testowe płynnie regulowane: 0-20 KV

9. Dokładność kontroli prądu: ± 10%

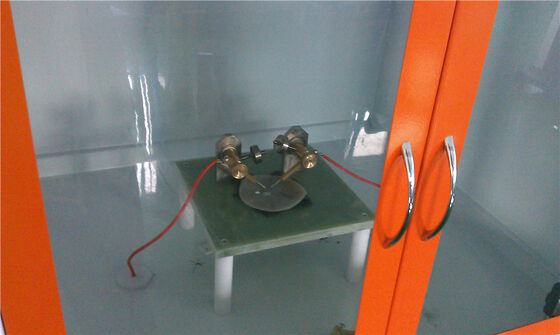

10. Specyfikacja elektrody: elektroda ze stali nierdzewnej 25,4 mm * 12,7 mm * 0,15 mm

Elektroda ze stali wolframowej 56 mm * 7 mm * 30 mm

Kąt konfiguracji elektrody 110 stopni

Kąt między elektrodą a płaszczyzną poziomą wynosi 35 stopni

Waga elektrody: 50G

11. Środki bezpieczeństwa:

(1) Ochrona przed przepięciem

(2) Ochrona nadprądowa

(3) Ochrona przed zwarciem

(4) Ochrona przed otwarciem drzwi bezpieczeństwa

(5) Ochrona przed błędną obsługą oprogramowania

12. Wymiary zewnętrzne: 800 długości × Szerokość 700 × 1350 mm wysokości

Główna konfiguracja:

Host testowy: jedna jednostka

Generator wysokiego napięcia 20000 V: jedna jednostka

W pełni automatyczne urządzenie regulacji napięcia mikrokomputerowego: jeden zestaw (tryb portu szeregowego)

Urządzenie transmisji typu izolacji do akwizycji napięcia i akwizycji prądu: jeden zestaw

Elektrody testowe: dwa zestawy

pręt uwalniający prąd: jeden (typ żywiczny)

Oprogramowanie komputerowe do pomiaru i kontroli odporności na łuk elektryczny: jeden zestaw

Komputery: jeden zestaw

Kolorowa drukarka atramentowa markowa: jeden zestaw

Płyty CD z programami: jeden zestaw

Instrukcja obsługi produktu: jeden egzemplarz

Świadectwo weryfikacji metrologicznej: jeden egzemplarz

Certyfikat zgodności: jeden egzemplarz

Narzędzie losowe: jeden zestaw
