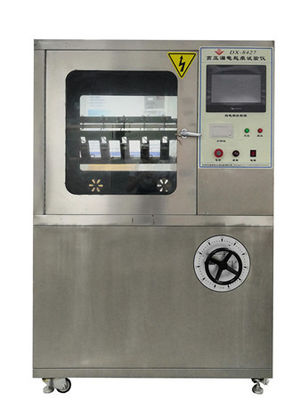

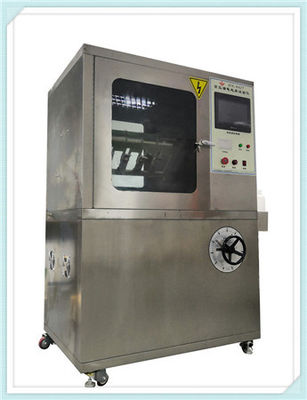

Wysokonapięciowe urządzenie do badań śledzenia i erozji IEC60587 z próbkami na płaszczyźnie pochyłej

Maszyna do testowania śladów i erozji wysokiego napięcia

1,SZakres zastosowania:

Głównie nadaje się do testowania odporności wyrobów elektrycznych i elektronicznych, sprzętu AGD i ich materiałów na ślady elektryczne i korozję, symulując użycie zanieczyszczeń ciekłych i ukośnych próbek powierzchniowych przy częstotliwości sieciowej (48 Hz - 62 Hz). Oceń poziom odporności materiałów izolacyjnych stosowanych w trudnych warunkach środowiskowych poprzez pomiar odporności na elektryzację i korozję. Pod wpływem wilgoci i zanieczyszczeń w produktach elektrycznych może wystąpić wyciek izolacji między częściami naładowanymi o różnej polaryzacji lub między częściami naładowanymi a uziemionym metalem. Powstały łuk może spowodować przebicie, zwarcie lub erozję materiału z powodu wyładowania, a nawet doprowadzić do pożaru. Ten tester jest testem destrukcyjnym, który symuluje powyższą sytuację na materiałach izolacyjnych, używany do pomiaru i oceny względnej odporności na wyciek i znakowanie izolatorów pod działaniem pola elektrycznego i wody zawierającej zanieczyszczenia przy określonym napięciu. Nadaje się do stałych materiałów izolacyjnych elektrycznych i ich produktów w wyrobach elektrycznych i elektronicznych, sprzęcie AGD, takich jak gniazda przekaźników, osłony przełączników konwersji, styczniki itp.

2, Zgodność ze standardami:

Zgodnie z wymaganiami IEC60587-2022, ASTMD2303.

3. Parametry techniczne:

Elektroda: grubość 0,5 mm Materiał: stal nierdzewna;

Odległość między górną a dolną elektrodą: 50,0 mm ± 0,1;

Napięcie testowe: 100 V - 6000 V bezstopniowo regulowane;

Regulator napięcia: Wyjście: regulowane od 0 ~ 250 V, o mocy 5 kVA;

Gdy prąd obwodu wynosi 60 mA, odciąć wyjście napięcia;

Czas testu: 6 godzin;

Dokładność kroplowania: 0,5%;

Stabilność napięcia: ± 1%;

Wysokiej precyzji regulator napięcia: Wyjście AC220V. Moc 6000W. Dokładność ± 1%;

Transformator testowy: Moc 5 kVA. Maksymalne napięcie wyjściowe AC6000V (lub opcjonalnie DC6000V);

Detekcja śladów: Zgodnie ze standardem GB/T6553-2003/4.1.2, zastosuj napięcie (2,5 kV, 3,5 kV i 4,5 kV) i dozuj zanieczyszczoną ciecz z określoną prędkością przepływu. Jeśli prąd jest poniżej 60 mA przez 6 godzin bez przepływu, uważa się to za zaliczone;

Urządzenie do kroplowania: używa precyzyjnej pompy perystaltycznej Ralph, z zakresem przepływu od 0,00185 do 20 mililitrów na minutę, prędkością roboczą od 0,1 do 50 obrotów na minutę i błędem dokładności przepływu mniejszym niż 0,5%;

Napięcie wyjściowe: AC/DC (przełączalne)

Obudowa: Wykonana ze stali nierdzewnej SUS304 (powierzchnia szczotkowana);

Zbiornik na ścieki wykonany ze stali nierdzewnej 316 i wyposażony w urządzenie uszczelniające.

Objętość 0,56 m3, objętość komory: 900L * 650W * 950H (mm);

Wymiary instrumentu: 1200L * 750W * 1800H (mm), długość 750 * szerokość 1180 * wysokość 1760 mm, skrzynia drewniana 890 * 1320 * 1900

Waga: około 200 KG

Urządzenie sterujące: Przyjęcie sterowania PLC + sterowanie ekranem dotykowym Taiwan Weinview, precyzyjne sterowanie, prosta obsługa, w pełni humanizowany projekt, automatyczne generowanie raportów po teście, a drukarka termiczna na panelu może na bieżąco drukować wyniki testów;

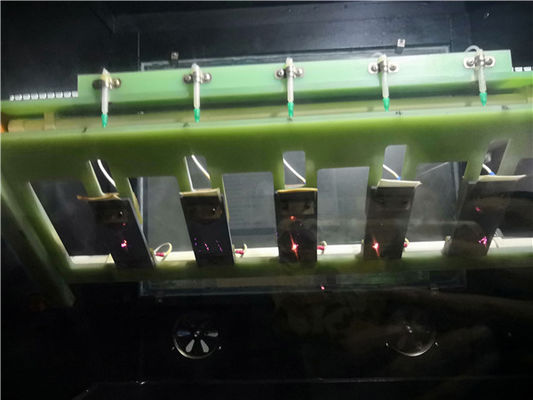

Liczba grup testowych: Pięć grup (podczas testu jedna pompa kontroluje jedną grupę kropli, a proces testowania nie wpływa na siebie, co nie jest powszechnie spotykane na rynku, gdzie jedna pompa kontroluje pięć grup) (można testować oddzielnie lub razem)
