Maszyna do badań laboratoryjnych kabli i kabli światłowodowych zgodna z normą IEC60332-3-10

Tester spalania wiązek przewodów i kabli

Zakres zastosowania:

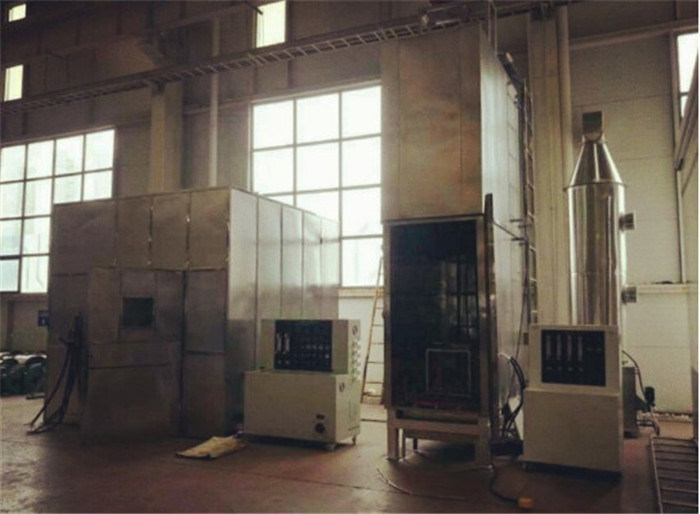

Służy do oceny zdolności pionowo zainstalowanych wiązek przewodów i kabli lub kabli światłowodowych do hamowania pionowego rozprzestrzeniania się płomieni w określonych warunkach, a proces użytkowania wymaga współpracy z wieżami do usuwania dymu i pyłu. Cała maszyna składa się z kilku części, takich jak komora testowa, źródło powietrza, drabina stalowa, system oczyszczania emisji i źródło zapłonu.

Zgodność z normą:

Zgodnie z normą IEC60332-3-10-2000.

Parametry techniczne:

1. Komora testowa

2. Źródło powietrza

3. Typ drabiny stalowej

4. Urządzenie do oczyszczania wyładowań

Parametry techniczne:

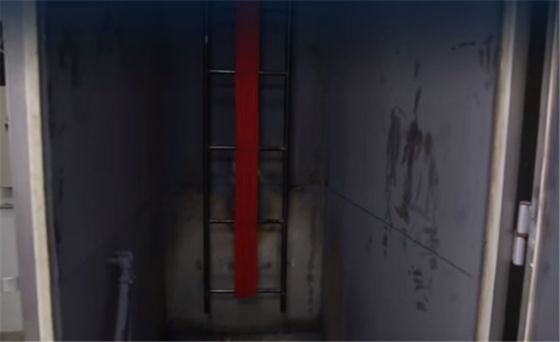

1. Rozmiar skrzyni testowej wynosi 1000 (szer.) X 2000 (gł.) X 4000 (wys.) mm, a środek wypełniony jest materiałem z wełny mineralnej

2. Dno skrzyni znajduje się 150 mm od przedniej ściany i posiada przestrzeń wlotu powietrza o wymiarach 800 (szer.) X 400 (gł.) mm.

3. Górna przestrzeń wydechowa wynosi 300 (szer.) X 1000 (gł.) mm.

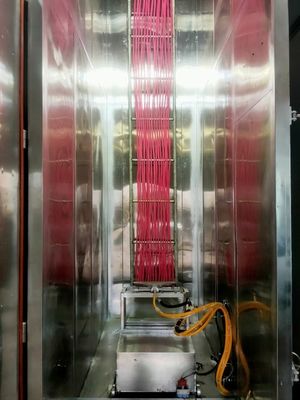

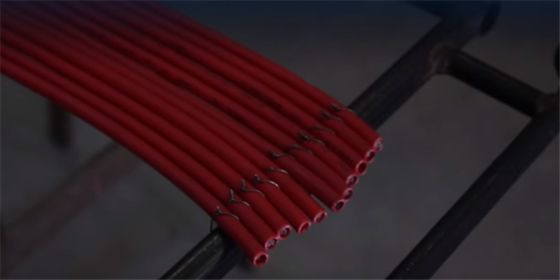

4. Szeroka drabina ze stali nierdzewnej o wymiarach 500 (szer.) X 3500 (wys.), 1 sztuka

5. Standardowa drabina ze stali nierdzewnej o wymiarach 800 (szer.) X 3500 (wys.), 1 sztuka

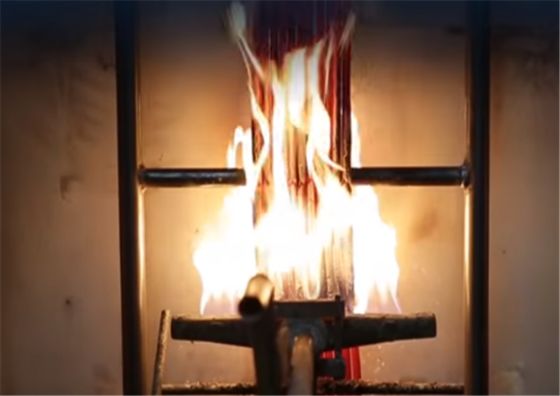

6. 2 paski standardowych palników propanowych

7. 2 urządzenia do mieszania gazu Venturiego

8. Manometr i zawór redukcyjny mogą regulować ciśnienie propanu i powietrza do 0,1 MPa

9. Rotametr reguluje i ustawia natężenie przepływu gazu

10. Skrzynia zapewnia drabiny stalowe i poręcze, które są wygodne dla użytkowników do wykrywania na górze

11. Wyposażony w zawór kulowy do ręcznego zamknięcia źródła powietrza

12. Automatycznie ustawia czas testu spalania i automatycznie odcina źródło gazu w tym czasie

13. Termopara na wewnętrznej ścianie skrzyni może wyświetlać temperaturę wewnętrzną skrzyni

14. Wymiary skrzyni spalania: 1120 (szer.) X 2195 (gł.) X 5077 (wys.) mm

15. Wymiary skrzynki sterowniczej: 1280 (szer.) X 770 (gł.) X 1200 (wys.) mm

16. Zasilanie: AC 220V, 50/60Hz, 2A

17. Źródło powietrza: propan, powietrze (dostarczone przez klienta).

Znaczenie testowania:

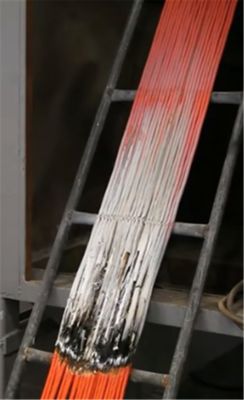

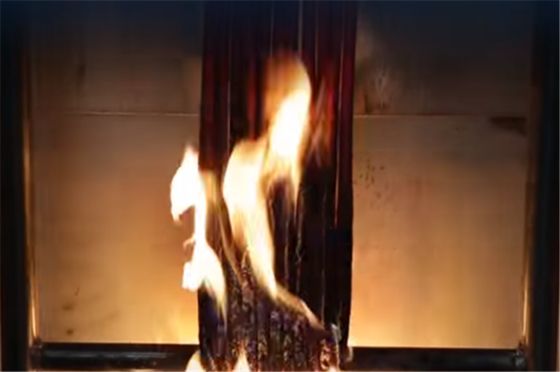

Kable testowane zgodnie z normą IEC 60332-3 skutecznie hamują pionowe rozprzestrzenianie się płomieni podczas instalacji w wiązkach, oszczędzając w ten sposób cenny czas na ewakuację personelu i gaszenie pożaru w budynku. Jest to kluczowy wskaźnik do pomiaru bezpieczeństwa kabli pod względem ognioodporności.
