Przegląd:

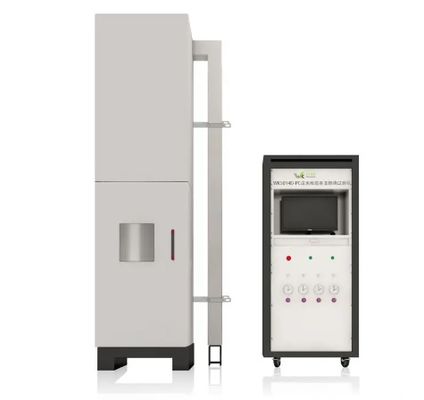

Urządzenie to wykorzystuje tlące się papierosy oraz symulowany płomień zapałki jako źródła zapłonu do przeprowadzania testów odporności na zapłon mebli tapicerowanych, symulując zachowanie mebli tapicerowanych pod wpływem płomienia zapałki i żaru papierosa w warunkach rzeczywistego użytkowania w celu określenia ich odporności na zapłon. Komora testowa posiada izolację termiczną, z zewnętrzną warstwą ze stali nierdzewnej oraz materiałami izolacyjnymi umieszczonymi w warstwie środkowej i wewnętrznej, co zapewnia estetyczny i elegancki wygląd komory.

Układ sterowania:

1. Komputerowy układ sterowania umożliwia ustawianie i rejestrowanie parametrów w komputerze, w tym czasu trwania testu, liczby prób oraz czasu opóźnienia zapłonu. Charakteryzuje się wysoką inteligencją, obsługą za pomocą intuicyjnego menu z podpowiedziami oraz prostotą obsługi, co zapewnia większą dokładność wyników badań.

2. Funkcja automatycznego zapłonu (elektroniczny zapłon wysokonapięciowy).

3. Zastosowano sterownik PLC oraz niezawodne podzespoły, aby zapewnić bezawaryjną, szybką pracę i nowoczesność systemu. W procesie badawczym wykorzystano w pełni automatyczne sterowanie PLC+PID oparte na importowanych komponentach, będące obecnie najbardziej zaawansowaną, bezpieczną, niezawodną i wygodną metodą kontroli. Zapewnia automatyczną kontrolę i samoczynne wykonanie badań z przyjaznym interfejsem użytkownika, co czyni pracę szybszą i dokładniejszą. Komputer nadrzędny wykorzystuje oprogramowanie konfiguracyjne, które może automatycznie generować krzywe regulacji temperatury i raporty. Zbieranie danych i drukowanie wyników testów.

4. Komputer: 1 szt., drukarka: 1 szt., zestaw oprogramowania: 1 kpl., dożywotnia bezpłatna aktualizacja

5. Przepływomierz butanu: 0–100 ml/min

6. Manometr U-rurkowy: 0~3 kPa

7. Czasomierz: zakres 0~99,99 godzin

8. Manometr gazowy: 0~0,1 MPa, z rozdzielczością 0,01 MPa

9. Źródło zasilania gazem: gaz butan o czystości powyżej 95% (zapewnia użytkownik)

10. Wymiary szafy sterowniczej: szer. 880 mm * gł. 600 mm * wys. 1550 mm

Zakres zastosowania:

Symulowane źródło zapłonu w postaci płomienia zapałki do oceny właściwości zapłonowych mebli tapicerowanych. Przeznaczone głównie do testowania i oceny odporności na zapłon domowych materacy miękkich, obić meblowych, sof i innych mebli tapicerowanych.

Zgodność z normami:

Spełnia wymagania norm badawczych GB17927.1-2011 „Ocena odporności na zapłon mebli tapicerowanych, materacy i sof – Część 1: Tlący się papieros i Część 2: Symulowany płomień zapałki” oraz ISO 8191-1~2:1988.

Parametry techniczne:

Symulacja płomienia zapałki:

1. Układ źródła zapłonu: jedna rurka spalania ze stali nierdzewnej o średnicy zewnętrznej (8 ± 0,1 mm), średnicy wewnętrznej (6,5 ± 0,1 mm) i długości (200 ± 5 mm);

2. Wąż elastyczny: o długości (2,5–3 mm) i średnicy wewnętrznej (7 ± 1 mm), połączony z rurką spalania ze stali nierdzewnej;

3. Układ regulacji przepływu: zawiera przepływomierz, zawór precyzyjnej regulacji, zawór odcinający oraz zawór regulacji ciśnienia;

4. Dla natężenia przepływu (45 ± 2) ml/min nominalne ciśnienie wyjściowe zapewniane przez układ wynosi 2,8 kPa;

5. Zakres pomiaru czasu: 0–999 s, możliwość wyświetlania i rejestrowania odpowiednio czasu palenia ciągłego lub tlenia, czasu pęknięcia tkaniny oraz czasu zgaśnięcia próbki;

6. Odległość testowa zapalnika jest regulowana w zakresie od 20 do 80 mm, z automatycznym ruchem i wycofywaniem mechanizmu zapłonu;

7. Zakres pomiaru przepływu: 10–100 ml/min

Tlące się papierosy:

Źródło zapłonu w postaci papierosa:

1. Papierosy są cylindrycznymi papierosami z filtrem lub bez i w opakowaniu jednostkowym, spełniającymi następujące wymagania:

Długość: 60 ± 5 mm; Średnica: 8 ± 0,5 mm; Masa na jednostkę długości: (0,6 ± 0,1) g/50 mm;

2. Czas spalania papierosa: (12 ± 3) min/50 mm;

3. Każde 10 papierosów tego samego typu jest grupowanych razem, a następnie losowo wybiera się jeden papieros. Czas spalania papierosa mierzony jest w laboratorium według następującej metody: po kondycjonowaniu wstępnym zgodnie z pkt 7.1 wyjmuje się jeden papieros i nanosi oznaczenia w odległości 5 mm i 55 mm od zapalanego końca papierosa. W koniec niezapalany wprowadza się poziomo cienką stalową igłę na głębokość nieprzekraczającą 11 mm. Rejestruje się czas potrzebny na spalenie papierosa pomiędzy dwoma oznaczeniami podczas próby zapłonu zgodnie z pkt 8.2 od strony zapalanej;

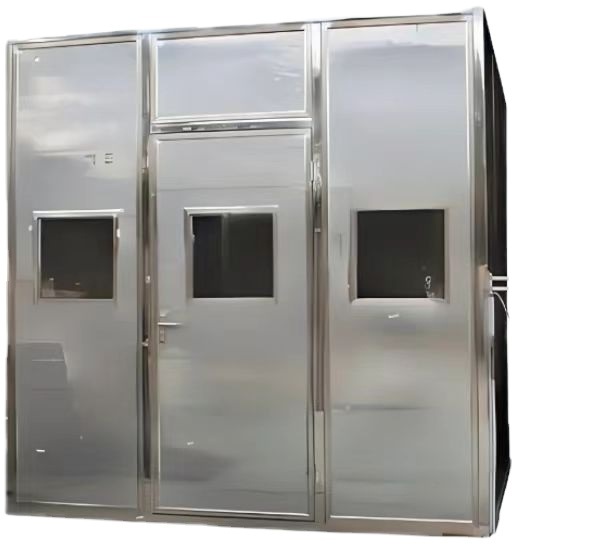

3. Komora badawcza: długość 2,5 m, szerokość 2,2 m i wysokość 2,5 m, łącznie z kanałami wentylacyjnymi. Wykonana ze stali nierdzewnej;

4. Okno obserwacyjne: jedno okno obserwacyjne ze szkła hartowanego, z ramą ze stali nierdzewnej SUS304;

5. Regulacja przepływu gazu: ustawienie przepływu gazu testowego na 45 ± 2 ml/min;

6. Odmierzanie czasu: możliwość dowolnego ustawienia w zakresie 0–99,99 h/min/s;
