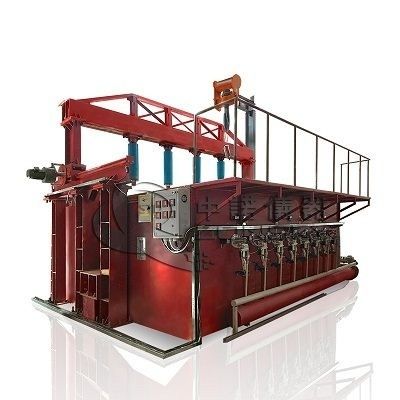

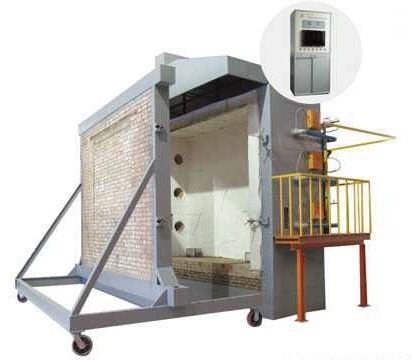

DX8342 Badanie odporności pożarowej na elementy budowlane

Zakres zastosowania: nadaje się do badania odporności ognia elementów budynku oraz odporności ognia nośnych elementów pionowego oddzielenia.

napięcie robocze: 380 V AC ± 10% 50 NZ.

Korpus pieca: piec badawcza składa się z cegieł, konstrukcji stalowej oraz materiałów ognioodpornych i termoizolacyjnych.

Wielkość próbki: szerokość 300 mm × wysokość 300 mm (może być dostosowana).

Wymiary pieca wynoszą mniej więcej:

Piekło pionowe: L3,2 m × W2,2 m × H4,0 m

Piekło poziome: L3,2 m × W3,2 m × H1.5.

Przepływ gazu: 0~100L/min Dokładność pomiaru 2,5 stopnia.

Przepływ powietrza: 0~50m3/min Dokładność pomiaru≤±0,5m3/min.

Pojemność zbiornika gazu: ≥ 50 kg × 6.

Urządzenia pomiarowe obciążenia: należy dodać ±2,5% wartości obciążenia (wymagane do badania typu obciążenia).

Sonda pomiarowa próbek: średnica 6 mm ± 0,1 mm, średnica 25 mm ± 0,2 mm.

System spalania: system dystrybucji gazu (w promieniu 10 metrów), rzucacz płomieni (nie mniej niż 20) i zawory regulacyjne.

Źródło gazu spalinowego: propan, gaz skroplony.

System regulacji temperatury pieca: maksymalny punkt pobierania próbek wynosi 10 punktów.

Vsystem entylacji i amortyzator sterujący itp.

Zakres pomiaru ciepła promieniowania na powierzchni przeciwpożarowej próbki: 0~10 W/cm2.

Zakres pomiaru ciśnienia pieca: 0~100pa

Dokładność pomiaru: ≤ ± 3 pa.

Temperatura badania: regulacja temperatury pieca spełnia wymagania T-T0=3451g (8t+1), a odchylenie regulacji temperatury jest kontrolowane:

O 0 min.

W10 minut.

W przypadku gdy T> 30 min, d ≤ 5%.

Temperatura pieca: ± 15°C.

Temperatura wewnętrzna próbki: ±10°C.

Temperatura przeciwpożarowa próbki: ±4°C.

Warunki pomiaru ciśnienia pieca:

5 minut po rozpoczęciu badania w piecu należy osiągnąć poniższe warunki dodatniego ciśnienia.

Członek poziomy - na płaszczyźnie poziomej 100 mm poniżej dolnej powierzchni próbki ciśnienie pieca wynosi 15Pa±5Pa.

Pionowy element o wysokości 3 m w piecu, 100 mm od powierzchni próbki Ciśnienie pieca wynosi 15 Pa±5 Pa.

Po 10 minutach od rozpoczęcia badania piec powinien osiągnąć warunki ciśnienia dodatniego określone poniżej.

Członek poziomy - na płaszczyźnie poziomej 100 mm poniżej dolnej powierzchni próbki ciśnienie pieca wynosi 17Pa±3Pa.

Pionowy element o wysokości 3 m w piecu, 100 mm od powierzchni próbki Ciśnienie pieca wynosi 17 Pa±3 Pa.

Temperatura pieca: ±15°C przy użyciu termopary o średnicy 1 mm.

Temperatura przeciwpożarowa próbki wynosi ±4°C, a średnica drutu wynosi 0,5 mm.

Termokopla platynowa z rodem platynowym o wartości s, klasa dokładności2.

Termocouple o wartości K z brązowego niklu-niklu-krzemu, klasy2.

Zakres czasowania: 0~120 min Dokładność czasowania: <±1 s.

System wykrywania temperatury próbki: maksymalny punkt pobierania próbek wynosi 20 punktów.

Zakres stosowania:Piekarnik badawczy spełnia wskaźniki techniczne i wymagania określone w krajowej normie GB/T7633-2008,i nadaje się do badań odporności ogniowej nieobciążonych drzwi poziomych i rolety.

Główne parametry:

Moc elektryczna: 6 kW

Zakres pomiaru ciśnienia pieca: 0-100Pa Dokładność pomiaru: ≤±3Pa

Przepływ powietrza: 0-50 m3/min Dokładność pomiaru: ≤±0,5 m3/min

Źródło gazu spalinowego: propan, gaz skroplony (podane przez użytkownika)

Pojemność zbiornika gazu: 50 kg × 6

Zakres pomiaru promieniowania cieplnego powierzchni przeciwpożarowej próbki: 0~10W/cm2;

zakres pomiaru ciśnienia pieca: 15Pa±5Pa;

Temperatura badania: temperatura programu 15min temperatura pokojowa ~ 718°C,

30min temperatura pomieszczenia ~ 821°C, 60min temperatura pomieszczenia ~ 925°C,

90min temperatura pomieszczenia ~ 986°C; 120min temperatura pomieszczenia ~ 1029°C;

180min temperatura pomieszczenia ~ 1115°C, 240min temperatura pomieszczenia ~ 1150°C;

Czujnik temperatury: w piecu: 9 opancerzonych termoparów niklowo-chromowo-niklowo-krzemowych o wartości K, poziom dokładności: klasa II

Wyrzuty: 29 opancerzonych termoparów niklu-chromu-niklu-kremu o wartości K, klasa dokładności: klasa II

Zakres czasowania: 0-240 min Dokładność czasowania: <±1s

Wielkość próbki: (specjalne specyfikacje mogą być dostosowywane przez użytkowników)

powierzchnia użytkowa sprzętu: długość × szerokość × wysokość (3,8 × 2,4 × 4,5) m;

Masa urządzenia: 4500 kg (piecowiec badawczy musi być zainstalowany na miejscu);

System gazowania: 150 kg/h (nieobowiązkowe).

Parametry techniczne:

1. 19-calowa półka przyrządów, włączając analizatory tlenu, dwutlenku węgla i tlenku węgla

2. Analizator tlenu jest analizatorem tlenu, który wykorzystuje metodę pomiaru zmiany ciśnienia paramagnetycznego w celu wykrycia stężenia tlenu w gazie. czas reakcji (T90) 3,5 s,czas przetwarzania sygnału wewnętrznego < 1 s, czujnik ciśnienia (wewnętrzny) 50~200 kPa, zerowe przesunięcie < 0,5%/miesiąc minimalnego zakresu pomiarów na tablicy nazwy, 0,5%/miesiąc przesunięcia mierzonej wartości < bieżący zakres pomiarów,błąd powtarzalności < 1% bieżącego zakresu pomiarowego, 1% bieżącego zakresu pomiaru minimalnej granicy wykrycia, błąd linearności < 1% bieżącego zakresu pomiaru

3. Analizator dwutlenku węgla i monoeksydu węgla są niedyskretnego typu podczerwonych, a zasada opiera się na fakcie, że cząsteczki gazu mają określony pasmę absorpcji podczerwieni,i przyjmuje się metodę analizy podczerwieni zmiennego pojedynczego wiązkaMinimalny limit wykrywania wynosi 1% bieżącego zakresu pomiaru, pomiar błędu liniowości wynosi ± 1% pełnej skali <, gdy maksymalny zakres znajduje się w maksymalnym zakresie,powtarzalność wynosi < ± 1% minimalnego zakresu na tabliczce nazwy, a czas reakcji (czas T90) wynosi około 1,2 l/min przepływu gazu próbki < 30 sekund

4Zakres analizatora tlenu wynosi 0-25%, zakres analizatora dwutlenku węgla wynosi 0-10%, a zakres analizatora tlenu węgla wynosi 0-1%

5. Kontroler temperatury służy do sterowania zimną pułapką, a woda jest całkowicie usuwana podczas procesu rafinacji gazu w badaniu

6. Dwuogłowa pompa do pobierania próbek gazu może przenosić próbki gazu wygenerowane podczas spalania do analizatora w odległości około 30 metrów

7System pozyskiwania danych (w tym procedury eksploatacji i kontroli)

8Płyta akwizycyjna przyjmuje 16-bitowe szeroki zakres wzmocnienia, analogowe i cyfrowe płyty I/O

9. Typ termoparów: typ K, zakres: temperatura otoczenia ~ 1500 stopni Celsjusza.

10System pozyskiwania danych może zbierać dane poprzez instalację i aktywację rejestratorów danych lub wskaźników pola

11System pozyskiwania danych składa się z następujących części:

Moduł wejściowy termopar bitowy, moduł wejściowy analogowy 16-bitowy, moduł wejściowy/wyjściowy cyfrowy, moduł wyjściowy analogowy 12-bitowy, płytka bazowa z 4 i 8 gniazdkami, podstawa połączenia, moduł sieciowy,zasilacz 24 woltów 5A DC uniwersalny zasilacz, komputer do pozyskiwania danych, drukarka

ISO 9705:2003 określa metodę badania symulacji pożaru występującego w kącie małego pomieszczenia,który wykorzystuje standardowe źródło zapłonu do oceny wpływu produktów powierzchniowych na rozwój pożaru, który dostarcza danych dotyczących przepływu spalania od zapłonu do przepływu spalania pożarów występujących pod standardowym źródłem zapłonu; ISO 9705:2003 opisuje również różne techniki pomiarowe wewnątrz i na zewnątrz pomieszczeniaBadania ISO 9705 w niniejszej sekcji dostarczają informacji podstawowych i wsparcia dla potencjalnych użytkowników.przepływ ciepła palnika w pomieszczeniu, bilans cieplny pomieszczenia w ogniu, rodzaje wytwarzanego dymu i toksycznych gazów oraz wyniki symulacji tych badań.

Metoda badawcza jest również stosowana w Chinach./Wymagania dotyczące stosowania metody badawczej

Zgodne z:ISO 9705, NFPA 266, GB20286 załącznik B i załącznik C itp.
