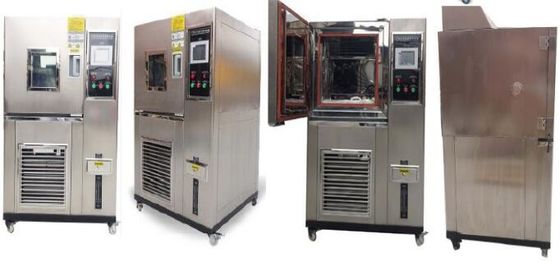

Część 1: Przegląd elementów systemu i ich zastosowań

System składa się z następujących elementów: :

Funkcja komory badawczej polega na zapewnieniu środowiska badawczego, takiego jak stała wysoka i niska temperatura, zmienna wysoka i niska temperatura;

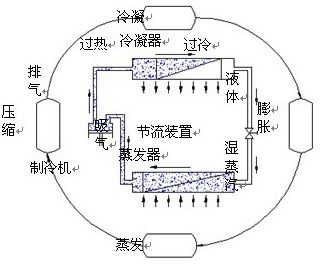

Składa się z układu chłodzenia, systemu ogrzewania, układu przewodu powietrza, układu sterowania, urządzenia ochrony bezpieczeństwa systemu itp.

Część 2: Główne wskaźniki techniczne komory badawczej

Wielkość pomieszczenia roboczego 500×500×600 mm(głębokie×szerokość×wysokość)

Wymiary 970×1050×1750 mm(głębokie×szerokość×wysokość)

Zakres temperatury - 0°C ~+150°C(jeśli nie ma obciążenia i jest w stanie stałym)

Zmiany temperatury ≤ ±0.5°C(jeśli nie ma obciążenia i jest w stanie stałym)

Jednorodność temperatury ≤1°C(jeśli nie ma obciążenia i jest w stanie stałym)

Prędkość chłodzenia Od temperatury pokojowej do 150°C, około 45 minut (20°C ~ 100°Zakres C, bez obciążenia, cały proces nieliniowego ogrzewania)

Prędkość wiatru 1.7~20,5 m/s

Powyższe wskaźniki zostały zmierzone w temperaturze otoczenia≤25°C, ciśnienie atmosferyczne, warunki bez obciążenia, bez obciążenia i 1/6 miejsca od wewnętrznej ściany pudełka

Władza Ok. 4,5 kW.

Zakres prędkości przepływu powietrza 0.02~3 m/s

Zasilanie 220 V±10% V;50 Hz

Powierzchnia przepuszczalna wilgocią 3000 mm2 (standarda ASTME96) 6 sztuk

Pojemność nawilżania ≥250 ml/h

Zakres wilgotności 20% do 98% R.H.(AT+25°C~+85°C)98% RH (nie ma źródła ciepła podczas badania wilgotnego ciepła)

14.Błąd wilgotności:≤+2~-3,0%RH (wilgotność >75%RH) (w stanie stałym)

≤ ±50,0%RH (wilgotność)≤75% RH) (w stanie stałym)

15.Spełnienie odpowiednich norm i metod badań Mil-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93,GB/T2423.34-86,GJB150.9-86

Jednostka główna i akcesoria oraz oprogramowanie do badań:

Certyfikat produktu 1pc

Instrukcja obsługi produktu 1 set

Karta gwarancyjna 1 set

Termometr 1

Przewód zasilający 1

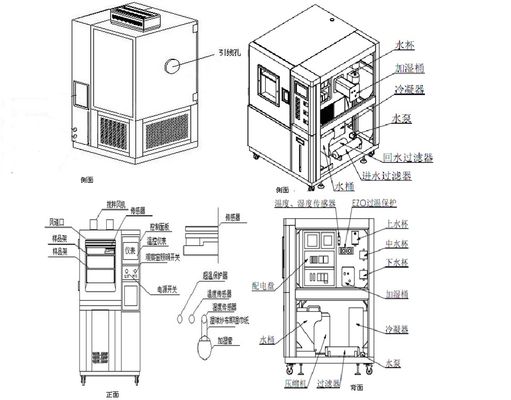

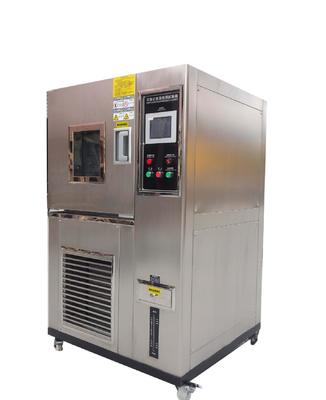

Część 3: Opis projektu i schematu produkcji programowalnej komory do badania przepuszczalności wilgoci tkaniny

Forma konstrukcyjna: tj. komora badawcza, układ chłodniczy, system klimatyzacji, urządzenie sterujące i jednostka chłodnicza stanowią całość,urządzenie chłodnicze znajduje się na dole pudełka, a elektryczna część sterująca umieszczana jest po boku komory badawczej w celu ułatwienia pracy

Pomieszczenia robocze: ogrzewacze rozproszone, parowniki chłodnicze, silniki dmuchawy, łopaty wentylatorów, kanały wentylacyjne i inne urządzenia

Otwory badawcze: bok komory badawczej wyposażony jest w 1 otwór na przędzanie kabla, którego rozmiar wynosi 50 mm.

Materiał pudełka wewnętrznego: Wykonany z 1 mm grubości lustrzanej płyty ze stali nierdzewnej SUS304, wysokiej klasy

Materiał zewnętrznego pudełka 1 mm grubości, niezawodna, szczotkowana płytka ze stali nierdzewnej, łatwa w czyszczeniu i o długiej żywotności

Materiał izolacyjny: materiał izolacyjny jest wykonany z pianki poliuretanowej, o grubości 100 mm, efekt izolacji termicznej jest dobry,i zewnętrzna powierzchnia komory badawczej nie powoduje zamarzania ani kondensacji

Konfiguracja pudełka wewnętrznego: pokój roboczy wyposażony jest w półkę ze stali nierdzewnej regulowaną wysokością

Odpływ: pudełko jest wyposażone w odpływ kondensatu

Podłoga pudełka: ustawić w dolnej części wyjście wody, aby płyn w pudełku płynął swobodnie i płynnie, tzn. płyn nie może gromadzić się na dolnej stronie pudełka,pod pudełkiem jest zbiornik z wodą., zbiornik wody jest wypełniony wodą destylowaną, czystą wodą, butelkowana woda nie powinna być podłączona do wody z kranu lub zostanie zablokowana przez substancje w wodzie z kranu

Drzwi: konstrukcja z jednym drzwiem, wykorzystująca silikonową gumową taśmę uszczelniającą, odporność na wysokie i niskie temperatury, anty-aging, dobra wydajność uszczelniająca.Aby zapobiec kondensacji lub zamarznięciu na krawędzi ramy drzwi i drzwi podczas badania niskiej temperatury, krawędź ramki drzwi i drzwi jest wyposażona w elektryczne urządzenie odmrażające, a akcesoria sprzętowe, takie jak zamki drzwi i zawiasy są oryginalnymi akcesoriami "KUNLONG"

Drzwi: Przyjmuje strukturę sprzęgła i ciągnięcia, pojedyncze otwarcie, lewy zawias, prawy uchwyt, otwarcie dźwigni, wygodne i łatwe przełączanie, piękne i hojne

Okno obserwacyjne: Drzwi komory badawczej są wyposażone w 400×500 mm (szerokość×Wysokość) puste okno obserwacyjne o warstwie oporowej do ogrzewania i ochrony przed mrozem, wyposażone w osłonę obserwacyjną przeciwfioletową oraz urządzenie do ogrzewania i ochrony przed mrozem.Zainstalowane na drzwiach komory badawczej

Światła kontrolne: Okno obserwacyjne jest wyposażone w lampę halogenową (AC12V) o mocy 20 W z długotrwałym sterowanym źródłem światła obserwacyjnego.

Urządzenia przenośne: Cztery ruchome koła mogą być zamocowane

Urządzenie poziomowania i wyrównania:Upewnij się, że komora badawcza może pracować sprawnie

Jednostka główna i akcesoria oraz oprogramowanie do badań:

Certyfikat produktu 1pc

Instrukcja obsługi produktu 1 set

Karta gwarancyjna 1 set

Termometr 1

Przewód zasilający 1

Warunki stosowania wyrobu

Wodniżenie wodą:Woda oczyszczona, woda destylowana, woda dejonizowana, rezystywność≥500.m

Metoda chłodzenia: metoda chłodzenia powietrzem: temperatura otoczenia +5~+28°C jest odpowiednim

napięcie: AC 220V±10%, 50 Hz, trójfazowy czterodrukowy + drut uziemiony

Temperatura otoczenia:0~40°C

wilgotność otoczenia: < 85% R.H.

Ciśnienie atmosferyczne:86~106 Kpa.

Wymagania dotyczące miejsca: Sprzęt powinien być umieszczony poziomo w dobrze wentylowanym pomieszczeniu badawczym z wystarczającą przestrzenią do użytku i konserwacji.

Warunki przestrzenne:Komora badawcza powinna znajdować się co najmniej 200 mm od pomieszczenia wokół pomieszczenia, a urządzenie powinno być otwarte i zamknięte normalnie.

Warunki środowiskowe: brak silnych wibracji, silnych zakłóceń pola elektromagnetycznego, wysokie stężenie pyłu i substancji żrących,brak bezpośredniego światła słonecznego lub innego bezpośredniego promieniowania ze źródeł ciepła wokół obiektu urządzenia

Częstotliwość i błąd: 50±0.5 Hz

Napięcie i błąd: AC 220V±10% V

Przełącznik główny :Wymagane jest oddzielne miejsce

Szczegóły dotyczące podstawowych elementów

Panel sterowania

cechy sterownika TEMI850

1Kolorowy ekran dotykowy

2Dwa tryby sterowania (wartość stała/program)

3Typ czujnika: PT100

4. Tryb wyjścia: wyjście sterowania PID; wyjście analogowe (4-20mA);

(1-5V)/(0-10V) można wybrać dowolnie, 8 sygnałów pomocniczych włączających; (podstawowa konfiguracja 10 rel, opcjonalnie 20 rel) wyjście rel ON/OFF;

5Zakres pomiaru temperatury: -90.00°C-200.00°C, (opcjonalnie -90.00°C-300.00°C) błąd±0.2°C;

6Zakres pomiaru wilgotności: 1,0%-100%RH, błąd±1% RH;

7Zakres pomiarów: można ustawić dowolnie, a specjalne funkcje można dostosować;

8. edycja programu: można zaprogramować 12 grup programów, a każda grupa programów może być zaprogramowana do 10 segmentów i może być ustawiona do uruchamiania w cyklach;

9. Interfejs komunikacji: (RS232/RS485, najdłuższa odległość komunikacji wynosi 1,2 km [przewodnik światłowodowy może osiągnąć 30 km]);

10Język interfejsu kolor ekranu dotykowego Typ języka: chiński/angielski

11Rozdzielczość TFT: 800×480 64K kolor

Nasze zalety:

1Profesjonalne wsparcie techniczne.

2Bogate doświadczenie w załadunku dużej liczby kontenerów w chińskich portach morskich.

3Szybka wysyłka przez znaną firmę żeglugową.

4- Odpowiednia obsługa z e-mailem po wysyłce.

5Jesteśmy profesjonalnym producentem sprzętu testowego w Chinach, z bogatym doświadczeniem i umiejętnościami, a także mamy spójne produkty jakości.

6. terminowa obsługa posprzedażna

Plan obsługi posprzedażowej:

1. zapewniamy, że towary w pełni spełniają wymagania dotyczące jakości, specyfikacji i wydajności określone w umowie;

2Przed dostawą przeprowadzimy dokładne i kompleksowe badania produktów w celu zapewnienia dobrej pracy sprzętu; pakowanie zgodnie z wymaganiami,Zdjęcia są załączone przed wysyłką dla potwierdzenia, dostawa odbywa się zgodnie z harmonogramem, a profesjonalne dokumenty wysyłki są dostarczane;

3. Zapewnimy Państwu usługę jakości natychmiast, odpowiedzieć w ciągu 48 godzin po otrzymaniu wiadomości jakości, i zapewnić odpowiednie rozwiązania w ciągu 3 dni roboczych;

4Po akceptacji nasi inżynierowie zapewnią bezpłatne usługi zawodowe i techniczne, takie jak prowadzenie i nauczanie wideo oraz prowadzenie i nauczanie na miejscu w razie potrzeby;

5Zapewniamy 12-miesięczny okres gwarancji, a w przypadku problemów jakości w okresie gwarancji produktu (nie spowodowanych przez czynniki ludzkie), zapewniamy bezpłatną naprawę,usługi konserwacji i wymiany uszkodzonych i wadliwych części;
