Tester odporności odzieży ochronnej na rozpryski cieczy i stopionego metalu zgodnie z normą ISO9185

ISO9185 Maszyna testowa do badania odporności materiałów na rozpryski stopionego metalu

Wprowadzenie:

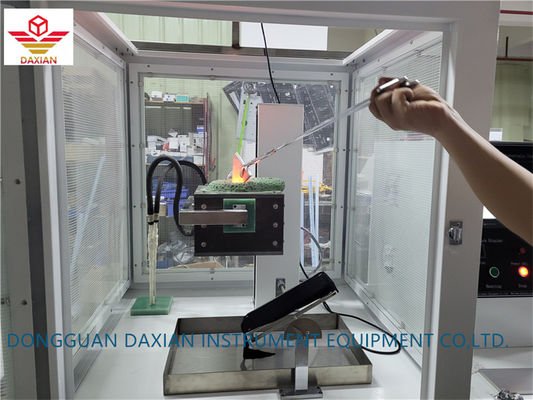

Ocena odporności materiału na rozpryski ciekłego metalu. Podczas testu na próbkę umieszczoną pod kątem rozpryskiwana jest odpowiednia ilość stopionego metalu. Do tyłu próbki przymocowuje się folię PVC, aby się z nią stykała. Uszkodzenia ocenia się, rejestrując zmiany folii PVC po procesie rozpryskiwania. Zgodnie z wynikami testu, powtarza się test z większą lub mniejszą ilością metalu, aż uszkodzenia folii PVC będą minimalne.

Normy:

ISO9185: Odzież ochronna - ocena odporności materiałów na rozpryski stopionego metalu.

Parametry techniczne:

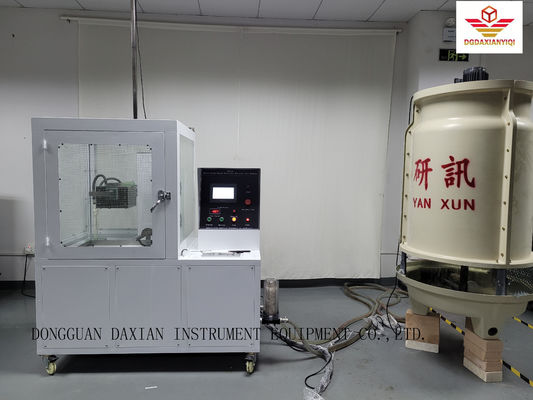

1. Urządzenie składa się z szafy sterowniczej, stanowiska testowego i tygla;

2. Folia czujnikowa PVC: składająca się z wytłaczanej folii PVC o masie na jednostkę powierzchni (300±30)g/ m² ;

3. Tygiel, wysokość 97 mm, średnica górna 80 mm, średnica dolna 56 mm, pojemność 190 ml;

4. Odłączany uchwyt tygla: stopiony metal ma być przenoszony z pieca do aparatu testowego;

5. Urządzenie do wlewania: składające się z urządzenia do wlewania, środka obracającego urządzenie do wlewania ze stałą prędkością kątową, uchwytu próbki z ramą nośną i tacy piaskowej;

6. Uchwyt próbki: prostokątna rama szpilkowa, (160±2)mm ×(248±2)mm, wymiar zewnętrzny ze stali kwadratowej 8 mm;

7. Wlewanie stopionego kriolitu: stała prędkość (18±1,5)° na s;

8. System sterowania urządzeniem jest automatycznie sterowany przez PLC;
