IEC61215 Moduły fotowoltaiczne. Urządzenia do badania odporności na uderzenia gradu. Tester uderzeniowy. Testowanie zgodne ze standardami.

IEC61215  Moduły fotowoltaiczne Urządzenie do testowania uderzenia gradu Tester uderzeniowy Standardy testowania

Standard IEC61215 :

Moduły fotowoltaiczne
Testowanie standardów IEC61215
Maszyna do gradu
Urządzenie do testowania uderzenia
Tester uderzeniowy
Maszyna do testowania uderzenia gradu paneli słonecznych IEC61215
Maszyna do testowania uderzenia przeciw gradowi
Aparatura do testowania uderzenia gradu
Maszyna do testowania uderzenia kulkami lodowymi

Definicje testera IEC61215 :

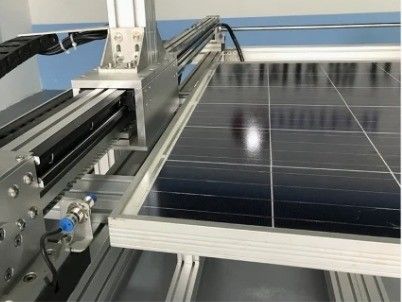

Zastosowanie maszyny do testowania uderzenia gradu modułów fotowoltaicznych: aby sprawdzić zdolność modułu do wytrzymania uderzenia gradu, sztuczna kulka lodowa jest używana do symulacji gradu i uderza w moduł ze stałą prędkością, aby symulować wpływ klimatu gradowego na moduł.

Specyfikacje testera IEC61215 :

1. Urządzenie startowe

a. Źródłem zasilania jest sprężone powietrze ze sprężarki powietrza

b. Ciśnienie powietrza: 6~8 barów

c. Krążki hokejowe są ładowane ręcznie pojedynczym strzałem

d. Długość lufy wynosi około 940 mm

e. Lufa może być wymieniona

2. Urządzenie do pozycjonowania mobilnego

a. Odległość ruchu w osi X wynosi około 2100 mm

b. Odległość ruchu w osi Y wynosi około 1000 mm

C. Dokładność pozycjonowania≤1 mm

d. Obszar uderzenia 2000x1000mm

e. Trybem prowadzenia jest wysokiej jakości importowana prowadnica

f. Tryb napędu przyjmuje importowany serwomotor + koło synchroniczne

j. Trybem kontroli pozycjonowania jest automatyczne pozycjonowanie sterowania komputerem nadrzędnym

3. System i zasada pomiaru prędkości

a. Mierząc czas, w którym krążek przechodzi przez czujnik prędkości na podczerwień, i jednocześnie rejestrując czas t, w którym promienie podczerwone są blokowane, prędkość krążka jest obliczana zgodnie z V=S/t

b. Prędkościomierz przyjmuje precyzyjny czujnik prędkości na podczerwień

C. Dokładność czujnika prędkości na podczerwień±5%

d. Zakres pomiaru prędkości wynosi 0~40 m/s

e. Prędkość krążka hokejowego: prędkość krążka o średnicy 25 mm 23,0 m/s±5%

Prędkość krążka o średnicy 35 mm 27,2 m/s±5%

Prędkość krążka o średnicy 45 mm 30,7 m/s±5%

4. Metoda przygotowania krążka hokejowego i forma

a. Napełnij formę krążka hokejowego wodą i umieść ją w zamrażarce lodówki, a po ochłodzeniu i zamrożeniu wody wyjmij kulkę hokejową osobno i umieść ją w pojemniku do przechowywania krążków hokejowych do późniejszego użycia.

b. Forma wykonana jest ze specjalnego materiału, który nie jest łatwy do rozszerzania i deformacji

c. Średnica wewnętrznej wnęki wynosi 25 mm<1%; 35mm<1%; 45mm<1%

d. 6 krążków w jednej formie; Co najmniej 2 zestawy form w jednej specyfikacji

e. Technologia obróbki wnęki formy jest przetwarzana przez precyzyjne obrabiarki CNC

f. Średnica krążka hokejowego wynosi 25 mm<5%; 35mm<5%; 45mm<5%

g. Waga krążka hokejowego wynosi 7,53 g<5%; 20,7g<5%; 43,9g<5%

h. Lodówka -10 °C

Pakowanie i wysyłka:

FAQ:

P: Jesteśmy fabryką w mieście Dongguan, w prowincji Guangdong, w Chinach. W pobliżu Shenzhen lub Guangzhou.P: Czy jesteś fabryką czy firmą handlową?

P: Jakiego rodzaju certyfikat posiadasz?

Odp.: Certyfikat ISO9001, Certyfikat CE.

P: Jaki jest czas realizacji produktu?

Odp.: Zazwyczaj 7-15 dni po otrzymaniu depozytu.

P: A co z terminem płatności?

Odp.: T/T, gotówką, western union lub L/C.

P: A co z warunkami gwarancji?

Odp.: 1 rok gwarancji, Inżynier może nauczyć obsługi maszyny na miejscu.
