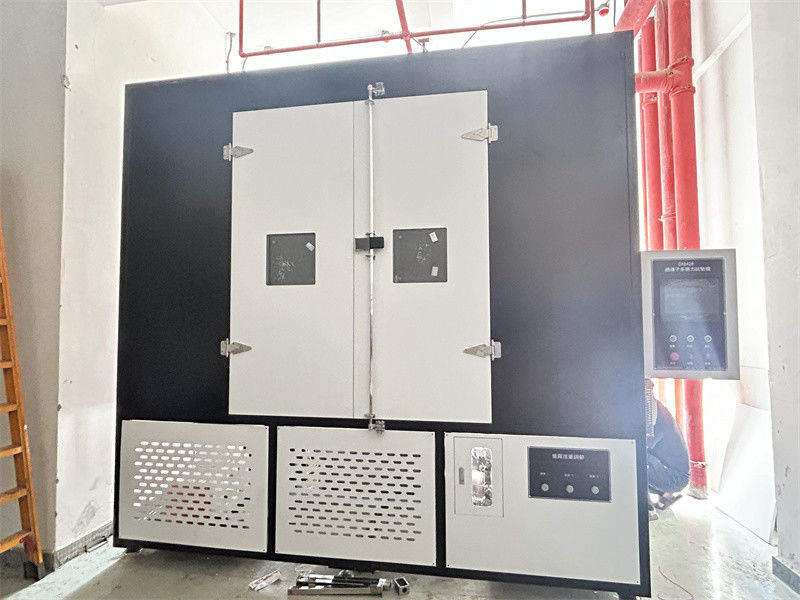

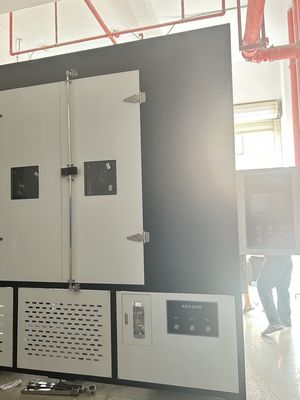

IEC 62730-2024 5000hrs Izolatory Suche Hitze und Feuchtigkeit Multiple Stress Tester

IEC62730-2024, IEC62217-2012 Izolatory polimerowe 5000 godzin Maszyna do testowania wielokrotnego naprężenia

1. Próbka badawcza: dwa izolatory badawcze o tej samej konstrukcji o odległości odchylenia od 500 mm do 800 mm,

2Procedura: Badanie przeprowadza się w zamkniętej, wilgotnej i odpornej na korozję komorze badawczej o objętości nieprzekraczającej 20 M3. Na rysunku B1 przedstawiono schematyczny schemat tej komory badawczej.

3Oddzielne otwory obserwacyjne dla wycieraczek i ruchomych filtrów ultrafioletowych do obserwacji sprzętu w eksperymencie.

4Warunki badania: Jak pokazano na rysunku B2, na izolator stosuje się różne cykle naprężenia, które powtarza się przez około 5000 godzin.próbkę należy poddać zmianom temperatury i kondensacji.

5Jak pokazano na rysunku B3, badanie jest umieszczane pionowo w środku badania, przy minimalnej odległości 400 mm między sąsiadującymi krawędziami parasola próbki i jej górą,przed rozpoczęciem eksperymentu., próbkę należy oczyszczyć wodą dejonizowaną,

7Do trzech par próbek o podobnej odległości przesuwania można badać jednocześnie.

8. napięcie: wartość uzyskana przez podzielenie odległości przesuwania próbki testowej (w mm) przez 34,6 (równoważna odległości przesuwania 20 mm/KV, obliczonej na podstawie napięcia fazowego)

9W przypadku obwodu zasilania, gdy ciągłe obciążenie ujemnym prądem wynosi 250 mA (r.m.s), maksymalny spadek napięcia po stronie wysokiego napięcia w ciągu 1 sekundy nie powinien przekraczać 5%,i poziom ochrony powinien być dostosowany do 1A (r.m.s)

10. Symulacja promieniowania słonecznego: symulowane promieniowanie słoneczne jest dostarczane przez lampę łukową ksenonową o mocy nominalnej 6500 W i wyposażoną w dwa filtry ze szkła borosilicatowego (zob. przykład B.4),o odległości około 480 mm między żarówką łukową ksenonową a próbką testową

11Na początku każdego eksperymentu należy użyć nowej lampy i filtra.należy to zrobić zgodnie z zaleceniami producenta lampy.
