Szczegóły Produktu:
|
| Standardowy: | GB/T4706、IEC60335-1 | Zastosowanie: | dla komponentów, części i zespołów elektrycznych |
|---|---|---|---|
| Funkcja: | do testera płomienia | Palnik: | Długość 35 mm, średnica wewnętrzna: 0,5 mm |
| Norma dotycząca rozpalania płomieni: | wysokość płomienia 12mm | Szybkość ogrzewania: | 23,5 S przy 100-700 ℃ |
| Objętość komory testowej: | 0,5M3, gł.×szer.×wys.: 60×95×90 cm | Wymiary zewnętrzne: | gł. × szer. × wys.: 61 × 120 × 105 cm |
| Podkreślić: | urządzenie do badania płomienia igły,Płomieniowy tester do komponentów elektrycznych,Tester płomieniowy do testowania przewodów |
||

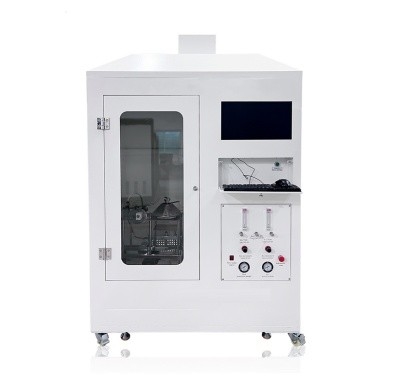

DX8521 NTestowanie płomieniem igłowym maszyna
![]()
Zasada działania:
Z powodu usterek w produkcie, takich jak prąd zwarciowy przepływający przez ścieżkę upływu, przegrzewanie się elementów lub części, słaby kontakt itp., mogą powstać płomienie, które następnie mogą przeskoczyć na pobliskie części. Test płomieniem igłowym symuluje małe płomienie powstające wewnątrz produktu w warunkach awaryjnych i ocenia zagrożenie pożarowe za pomocą technologii symulacji.
Normy testowe:
Zgodny z normami testowymi GB/T5169.5 i IEC60695-2-2 "Testowanie zagrożenia pożarowego produktów elektrycznych i elektronicznych - Część 2: Metody badań - Część 2: Test płomieniem igłowym".
Zakres zastosowania:
Tester płomienia jest głównie odpowiedni dla komponentów, części i zespołów produktów elektrycznych i elektronicznych, urządzeń gospodarstwa domowego, takich jak płyty okablowania, przełączniki odśrodkowe, gniazda szybkowarów itp.
Parametry techniczne:
Palnik: długość 35 mm, średnica wewnętrzna: 0,5 mm
Standard zapalania płomienia: wysokość płomienia 12 mm
Urządzenie do pomiaru temperatury:
Termopary są opancerzone Ф 0,5 mm typu K, temperatura pomiaru: 1050 ℃
Blok miedziany do wymiany ciepła: Ф 4,0x6,0 mm
Prędkość nagrzewania: 23,5 S przy 100-700 ℃
Objętość komory testowej: 0,5 M³, d×w×h: 60×95×90 cm
Wymiary zewnętrzne: d×w×h: 61×120×105 cm
Materiał obudowy zewnętrznej: stal nierdzewna lustrzana.
Dlaczego warto używać maszyny do testowania płomieniem igłowym:
Ochrona przeciwpożarowa (zapobieganie pożarom, trudnopalność) jest od zawsze kwestią bezpieczeństwa społecznego. Wraz z poprawą poziomu gospodarczego Chin, świadomość ochrony przeciwpożarowej (zapobieganie pożarom i trudnopalność) również osiągnęła wysoki poziom. Dlatego zapobieganie pożarom i trudnopalność stało się priorytetem dla kraju! Dlatego też, używając produktów elektrycznych i elektronicznych, komponentów i części urządzeń gospodarstwa domowego, wymagamy również eksperymentu z płomieniem igłowym.
W jakich okolicznościach urządzenia gospodarstwa domowego, produkty elektryczne i elektroniczne nadają się do maszyn do testowania spalania płomieniem igłowym
Gdy metoda testowania drutem żarowym lub metoda spalania poziomego/pionowego nie nadaje się do małych części (lub komponentów), można zastosować metodę testowania płomieniem igłowym. Jeśli próbka testowa zapali się podczas testu drutem żarowym, należy również przetestować zagrożenie pożarowe generowane za pomocą płomienia igłowego.
Uwaga: Ta maszyna do testowania płomieniem igłowym jest jednym z zalecanych urządzeń dla centrów testowania urządzeń gospodarstwa domowego i podobnych urządzeń elektrycznych zgodnie z GB/T4706 i IEC60335-1
Normy referencyjne: IEC884-1, GB2099.1, VDE, IEC335, GB4706.1, GB5169.5, UL1694.
Opis techniczny:
Produkt ten opiera się na zastosowaniu produktów elektronicznych i elektrycznych. Z powodu usterek, takich jak prąd zwarciowy przepływający przez ścieżki upływu, przegrzewanie się elementów lub części, słaby kontakt itp., może spowodować powstanie płomieni. Może również przeskoczyć na pobliskie części. Test ten symuluje małe płomienie powstające wewnątrz produktu w warunkach awaryjnych i wykorzystuje technologię symulacji do oceny zagrożenia pożarowego. Gdy metoda testowania drutem żarowym lub metoda spalania poziomego/pionowego nie nadaje się do małych części (lub komponentów), można zastosować metodę testowania płomieniem igłowym. Jeśli próbka zapali się podczas testu drutem żarowym, należy również przetestować zagrożenie pożarowe generowane za pomocą płomienia igłowego. Nadaje się do komponentów i części produktów elektronicznych i elektrycznych, urządzeń gospodarstwa domowego, takich jak płyty okablowania, przełączniki odśrodkowe i gniazda szybkowarów.
Podstawowe specyfikacje:
1) Objętość wewnątrz komory: ≥ 0,5 metra sześciennego, z drzwiczkami obserwacyjnymi ze szkła
2) Paliwo: gaz testowy
3) Specyfikacje palnika: ponad 35 mm długości, średnica wewnętrzna Ø 0,5 mm ± 0,1 mm, średnica zewnętrzna nie przekraczająca Ø 0,9 mm
4) Wysokość płomienia: 12 mm ± 1 mm regulowana
5) Temperatura płomienia: W ciągu 23,5 ± 1 S, czas wzrostu temperatury od 100 ℃ do 700 ℃
6) Timer: regulowany w zakresie 0 ~ 99 minut i 99 sekund, z regulowanym czasem spalania i zarejestrowanym czasem trwania spalania
7) Urządzenie zabezpieczające: Maszyna jest wyposażona w urządzenie alarmowe wykrywające wyciek gazu. Gdy stężenie gazu przekroczy normalną wartość, urządzenie alarmowe wyda sygnał dźwiękowy i świetlny, odetnie dopływ gazu i uruchomi system wyciągowy, aby usunąć gaz z wnętrza komory testowej, aż jakość powietrza wewnątrz komory powróci do normalnej wartości
8) Cechy produktu: Komora spalania tego testera jest malowana farbą proszkową elektrostatycznie, co zapewnia piękny wygląd i odporność na korozję dymem i gazem. Cyfrowy wyświetlacz czasu, trójwymiarowy regulowany uchwyt, zautomatyzowany system sterowania, niezależna wentylacja, wygodna obserwacja i rejestracja, stabilność i niezawodność.
9) Zasilanie: AC220V/50Hz
