IEC 61215 Moduły fotowoltaiczne Komora badawcza cyklu cieplnego w stanie mokrego zamrażania IEC 61730-2004 IEC 61345

Komora badawcza cyklu cieplnego w stanie mokrego zamrażania, komora symulacyjna wysokiej i niskiej temperatury

Przegląd:Przeprowadzenie badań cyklu zmiany ciepła w wysokiej, niskiej temperaturze i wilgotności na produktach, materiałach i częściach w celu oceny ich przystosowania do przechowywania i stosowania w określonych warunkach temperatury i wilgotności.

Stosowane normy:Wymagania w zakresie bezpieczeństwa i bezpieczeństwa

Badanie cyklu termicznego:

Moduły fotowoltaiczne przy prędkości wiatru nie mniejszej niż 2 m · S-1 został przetestowany w przestrzeni o temperaturze od -40°C±2°C do 85°C±2°C

Badanie na mokro --- na zimno (mrożenie):

Moduły fotowoltaiczne umieszczane są w komorze środowiskowej o temperaturze pokojowej do zakończenia 10 cykli.i wilgotność względna powinna utrzymywać się na poziomie ± 5% R wartości ustawionej przy każdej temperaturze powyżej temperatury pokojowej· H lub niższej.

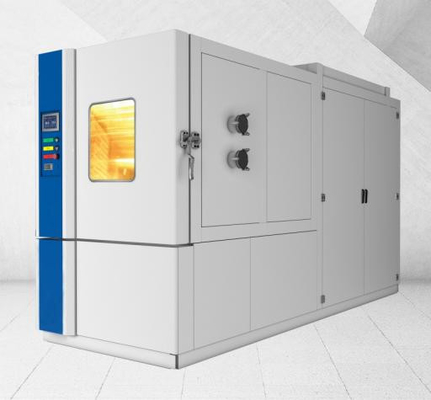

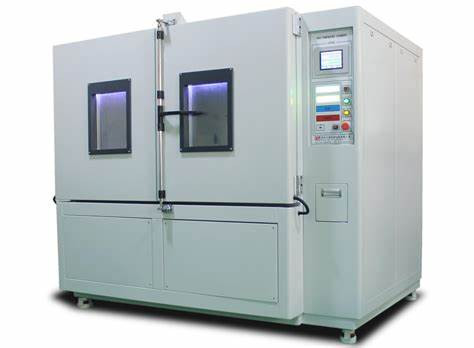

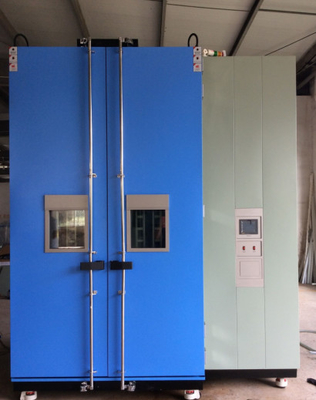

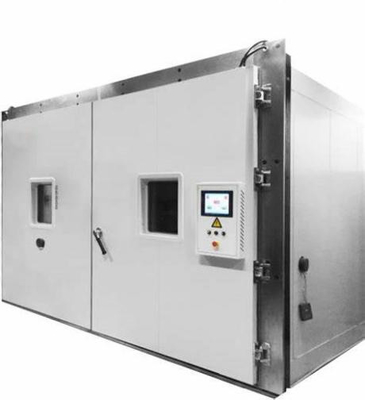

Nazwa:Tester cyklu termicznego/zmrożenia na wilgotności (zamek)

Stosowane normy: zgodnie z wymogami norm IEC61215 i UL1073.

Cel: Moduł fotowoltaiczny jest umieszczany w środowisku z powtarzającymi się zmianami temperatury w zakresie od -40°C do 85°C.i określić działanie modułów w środowisku powtarzających się zmian temperatury.

Specyfikacje techniczne:

1Zakres temperatur: -40~85°C

2. wahania temperatury: ≤±1°C

3. Odchylenie temperatury: ≤±1°C

4. Jednolitość temperatury: ≤±2°C

5. Wzrost i spadek temperatury: spełniają wymagania normy IEC 61215

6zakres wilgotności: 30~98% RH,

7Odchylenie wilgotności względnej: ± 3% FS; Odchylenie 85± 2% RH; 90± 2% RH

8. wahania wilgotności: ± 2% RH

9. Jednorodność wilgotności: ≤ 2%RH

10W badaniu cyklu termicznego szybkość zmiany temperatury na powierzchni modułu nie powinna być większa niż 100°C/h, a minimalny czas trwania musi wynosić 10 minut.Jedna próba wynosi 200 lub 50 cykli

11. 12 elementów testowych może być umieszczone (może być wykonane zgodnie z wymaganiami klienta)

12Wielkość pudełka wewnętrznego: około 1,5×2,5×1,5 m (L*W*H)

13Rozmiar pudełka zewnętrznego: około 2,5×3,0×2,5 m (L*W*H)

14Materiał pudełka wewnętrznego: pierwsze klasy lustrzane płyty ze stali nierdzewnej

15Materiał pudełka zewnętrznego: stali nierdzewnej matowej

16System sterowania: automatyczne obliczenia

17. Panel wyświetlania: ekran dotykowy

18Wyświetlacz krzywej w czasie rzeczywistym: może wyświetlać czas ustawienia programu, dostosowywać cykl rejestracji prędkości pobierania próbek krzywej i wyświetlać krzywą wartości ustawionej i rzeczywistą krzywą wartości operacyjnej

19. Wyświetlacz ustawień w czasie rzeczywistym: wyświetla numer programu wykonywanego, segment, pozostały czas i czas cyklu, wartość wilgotności, wartość wilgotności

20Interfejs komunikacji: Interfejs komunikacji RS-485, z oprogramowaniem online, można go podłączyć do komputera, przechowywać dane, drukować i pobierać

21. Humanizowany interfejs operacyjny automatyczne sterowanie: sprężarka chłodnicza, automatyczny zawór energetyczny, temperatura, wilgotność, ogrzewanie elektryczne, itp.

22Niezależne sterowanie pułapką: sterownik programu będzie samodzielnie kontrolować ogrzewanie/wilgocenie/odwilgocenie/chłodzenie i inne funkcje w celu oszczędzania energii

23. Język wyświetlania: Chiński i angielski można przełączać

24. Funkcja przywracania i wyłączania pamięci

25Materiał wewnętrzny: SUS#304 wysokotemperaturowa płytka ze stali nierdzewnej o wysokiej wytrzymałości

26Materiał zewnętrzny: płytka stalowa antyrosty + lakier do pieczenia

27Materiał izolacyjny: wysokiej gęstości sztywna pianka PU i szklana wełna izolacyjna

28Chłodnicze: Wprowadzenie nowego, przyjaznego dla środowiska chłodniczego HFC

29. Zawór chłodniczy: automatycznie przełącza i reguluje zawór chłodniczy

30Zasilanie: 380V 60HZ.
