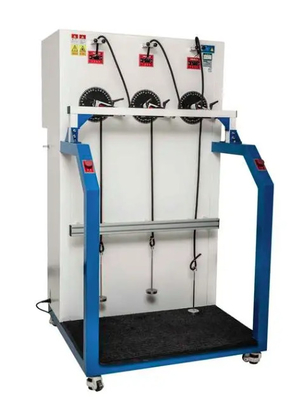

Przetestowanie gięcia drutu i kabla dwa trzy koła maszyna do pomiaru wytrzymałości mechanicznej izolowanych kabli PVC

DX8393 Badanie gięcia drutu i kabla dwa trzy kołamaszyna

1, Zakres stosowania:

Głównie nadaje się do pomiaru wytrzymałości mechanicznej izolowanych kabli z PVC lub izolowanych z gumy i przewodów dodatkowo elastycznych o napięciu nominalnym 450/750 V lub mniejszym i z dwoma lub większymi rdzeniami.Jego działanie i struktura powinny spełniać krajowe normy GB/T 5013.2-2008, GB/T 5013.8-2008 i GB/T 5023.2-2008. Urządzenie posiada cechy nowatorskiej konstrukcji wyglądu, niezawodnej wydajności i struktury, wygodnej obsługi, podwójnego użytkowania jednej maszyny,i wysoka dokładność danych z badań. Rezerwowane uniwersalne interfejsy komunikacyjne RS232, RS485 lub Ethernet do wyjścia i pobierania danych eksperymentalnych.2003

2Główne parametry techniczne:

1) Dwie rundy

• Napięcie zasilania: 380 V AC, trzyfazowy czterodrukowy.
• Moc silnika: 200 W.
• Pojazd samochodem: ≥ 1 m.
• Prędkość samochodu: 0,33 m/s (regulowana).
• Napięcie próbki: 180V/450V (regulowane).
• Długość próbki: 5000 mm.
• Prąd próbki: 0-35 A (regulowany).
• Tabela liczenia: 15000 podróży w obie strony można ustawić z góry.
• Średnica kołnierza: φ 60 φ 80 φ 120 φ 160 φ 200 (każda z 2 płaskimi rowkami).
• Masa ciężkiego młotka: po dwa, 0,5 kg, 1,0 kg, 2,0 kg, 3,0 kg i 4,0 kg.

2) Trójkołowe

• Napięcie zasilania: 380 V AC, trzyfazowy czterodrukowy.
• Moc silnika: 200 W.
• Pojazd samochodem: ≥ 1 m.
• Prędkość pojazdu: 0,1 m/s (regulowana).
• Napięcie próbki: 180V/450V (regulowane).
• Długość próbki: 5000 mm.
• Prąd próbkowy: 0-35A (regulowany).
• Waga ciężkiego młotka: po dwa dla 21N, 28N i 42N.
• Średnica kołnierza: φ 40 φ 45 φ Dwa dla każdego z 50.

3. Badanie:

1) Rodzaje próbek badawczych: dwa rdzenie jednofazowe, dwa rdzenie trójfazowe, trzy rdzenie trójfazowe, trzy rdzenie czterofasowe.

2) Metody badań: brak obciążenia, jednofazowe (dwa rdzenie), trójfazowe (trójfazowe trzyprzewody/trójfazowe czteryprzewody), kable o więcej niż pięciu rdzeniach,i kable o mniej niż 18 rdzeniach mogą być wybierane w dowolnym momencie.

3) Kontrola nieprawidłowości próbki testowej:

• Wskazanie amperometru: fazy A, B i C są odłączane i automatycznie wyłączane.
• Wskazanie prądu: A/B, A/C, B/C zwarcie i sygnał alarmowy do automatycznego wyłączenia.
• Wskazanie prądu: A, B, C oraz alarm krótkiego załączania koła i automatyczne wyłączenie.
• W przypadku próbek z pięcioma lub więcej rdzeniami nie stosuje się prądu obciążenia.Jeśli jest wyłącznik, system zatrzyma się automatycznie.
