Urządzenia do badania odporności łukowej wyrobów elektrycznych i elektronicznych

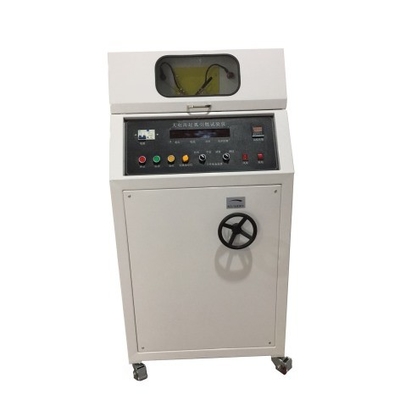

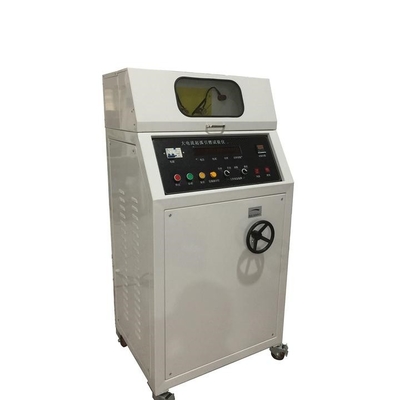

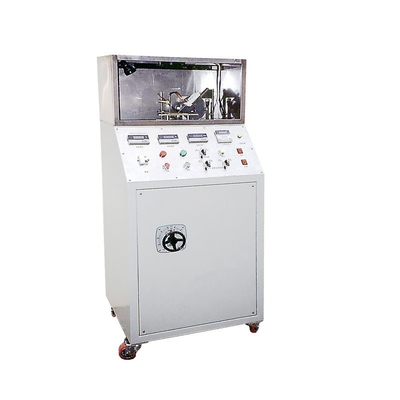

DX8086 Badanie zapłonu łukowego wysokiego prąduWyposażenie

Przegląd produktu:Zgodnie z IEC 60950-1:2001 "Bezpieczeństwo urządzeń technologii informacyjnych" oraz UL746A, IEC60947.1Badanie zapłonu łuku wysokiego prądu wykorzystuje podwójne elektrody, pod specyficznym prądem (33A) i współczynnikiem mocy (COSφ0,5),zgodnie z określoną prędkością rozpoczęcia łuku (254 mm/s) i częstotliwością powtarzania (40 razy/min), powierzchnia próbki jest wielokrotnie łukowana do 200 razy, a odporność na zapłon próbki jest oceniana.

Opis badania:Części materiałów izolacyjnych lub innych stałych materiałów palnych, które łatwo rozprzestrzeniają płomienie wewnątrz urządzeń elektrycznych i elektronicznych, mogą się zapalić z powodu bliskości lub kontaktu z łukiem,powodujące pożary elektryczne i zagrażające niezawodnemu działaniu sprzętu i bezpieczeństwu osób.

Zakres stosowania:Jest on przede wszystkim odpowiedni do badań oporu łukowego produktów elektrycznych i elektronicznych, urządzeń gospodarstwa domowego i ich materiałów,symulacja wycieku, który może być spowodowany na izolatorze pomiędzy częściami podłączonymi o różnych bieguniach lub pomiędzy częściami podłączonymi i uziemionymi częściami metalowymi, w celu pomiaru i oceny oporu łukowego izolacji pod określonym napięciem.

Standardy:IEC 60950-1:2001, BS EN 60950-1::2001BS 7002:2001, GB 4943-2001 "Bezpieczeństwo sprzętu informatycznego" oraz UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 i innych wymogów standardowych.

Opis badania:Badanie zapłonu łuku wysokiego prądu to podwójny elektrodę określonych rozmiarów i różnych materiałów (elektrody miedziane i elektrody stali nierdzewnej),pod prądem specyficznym (33A) i współczynnikiem mocy (COSφ0.5), zgodnie z określoną prędkością rozpoczęcia łuku (254 mm/s) i częstotliwością powtarzania (40 razy/min), łuk jest wielokrotnie uruchamiany do 200 razy na powierzchni próbki,i ocenia się odporność próbki na zapłon łukowy pod wpływem dużego prądu (HAI)Im mniejsza liczba poziomu, tym trudniej jest materiałowi spalić.

Parametry techniczne:

napięcie robocze: 220V/50Hz, 1KVA

Prąd łukowy 33A±5%A (regulowany)

Prędkość uderzenia łukiem: 40 razy/min (regulowana)

Prędkość separacji elektrody wynosi 254 mm/s ± 25 mm/s

współczynnik mocy uderzenia łuku: COSφ0,5±0 (regulowany);

Liczba uderzeń łuku jest 0-9999, które mogą być ustawione z góry

Materiał elektrody (elektrody) miedziana, średnica Ф3.5, kąt zakrętu końcówki 30°

Elektrodę ruchomą - ze stali nierdzewnej, średnica Ф3.0, końcowy kąt stożkowy 60°

Kąt elektrody wynosi 45° do poziomu, a promień krzywizny głowicy elektrody wynosi 0,1 mm

Interwał upadku wynosi 30 ± 5S, regulowany

Wysokość kropli 35±5 mm

Opóźnienie kroplówki 0,2S ((czas otwierania zaworu magnetycznego)

Wielkość kropli: 45~50 kropli/cm3

wielkość próbki: 130 mm × 13 mm × 2 ~ 12 mm;
