Sprzęt do badań spalania drutu i kabla ocenia zdolność pojedynczego lub złożonego kabla do hamowania rozprzestrzeniania się płomienia

DX8297 DrutI...Badanie spalania kablaWyposażenie

Wprowadzenie do instrumentu:

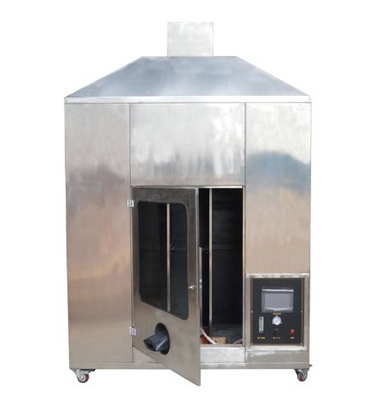

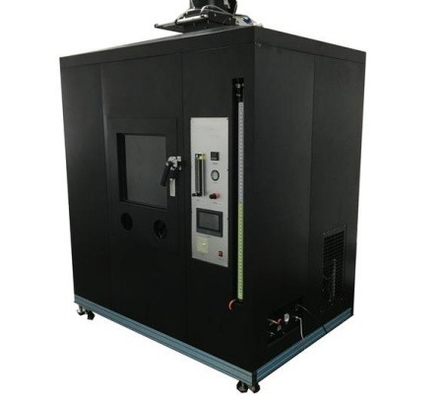

Urządzenie do badania płomienia drutu i kabla UL 1685 jest instrumentem służącym do oceny zdolności pojedynczego lub złożonego kabla do hamowania rozprzestrzeniania się płomienia w określonych warunkach,spełnia wymagania badania UL 1685, IEEE 383 i IEEE 1202.

Wydajność tłumienia płomieni kabla ocenia się poprzez zapalenie próbki pionowo umieszczonym płomieniem o mocy 20 kW (70.000 Btu/h) o wartości teoretycznej 20 kW (70,000 Btu/h) w przestrzeni określonej objętości przez 20 minut.

Parametry techniczne:

Standardy:

IEEE 1202

Rozprzestrzenianie się płomienia - badanie drutu i kabla

IEEE 383

Standardy badań typu dla przewodów IE, połączeń polowych i złączy dla elektrowni jądrowych

UL 1685

Rozprzestrzenianie się ognia przez kabel i wytwarzanie dymu

Główne cechy:

Wielkość pomieszczenia testowego: 2438 (długość) × 2438 (szerokość) × 3353 (wysokość) mm, objętość: 19,93m3, powierzchnia wewnętrzna podłogi: 5,94m2;

W celu pomiaru temperatury i prędkości gazu w rurze wydechowej stosuje się termopary i anemometry dwukierunkowe;

Anemometr dwukierunkowy służy do dokładnego pomiaru prędkości wiru wysokotemperaturowego gazu spalania wytwarzanego podczas procesu spalania w rurze wydechowej;

Rozmiar palet wynosi 305 (długość) × 76 (szerokość) × 2438 (wysokość) mm, szerokość stalowej drabiny wynosi 25±6 mm, a szerokość pionowa 229 mm;

b. węglowodór z palnikiem propanu z mieszarką Venturi zgodnie z IEC60332-3;

Regulator przepływu masy w celu zapewnienia, że dopływ powietrza i ciśnienie powietrza mogą nadal utrzymywać płynny przepływ powietrza;

Płyty do zbierania danych służą do dokładnego gromadzenia i pomiaru temperatury elementów wewnętrznych oraz temperatury płomienia palnika;

Gasa i powietrza można sterować za pomocą zaworów magnetycznych;

System pomiaru gęstości dymu

System badań prędkości uwalniania ciepła tlenu paramagnetycznego

Wyniki badań na podstawie niniejszego protokołu są przedstawione w załączniku I do rozporządzenia (WE) nr 1272/2009.
