Szczegóły Produktu:
|
| Standardowy: | ISO340:2004, GB/T3685-2009, GBT10707-2008 | Zastosowanie: | taśm przenośnikowych z rdzeniem tkaninowym i taśm przenośnikowych z rdzeniem liny stalowej |
|---|---|---|---|
| Funkcja: | używane do oceny reakcji taśmy przenośnej w pożarze. | Średnica wewnętrzna dyszy: | 9,6 mm |
| Prędkość podawania powietrza: | 1,5 m/s | Anemometr elektroniczny: | zakres badań 0~8M/S |
| Wysokość płomienia: | 170 ± 10 mm | Wielkość kartonu: | Dł. 1000 mm × szer. 600 mm × wys. 1150 mm |
| Podkreślić: | Sprzęt do badań spalania pasa przenośnego,pionowe urządzenie do testowania reakcji na ogień,urządzenie do oceny pożaru przenośnika taśmowego |
||

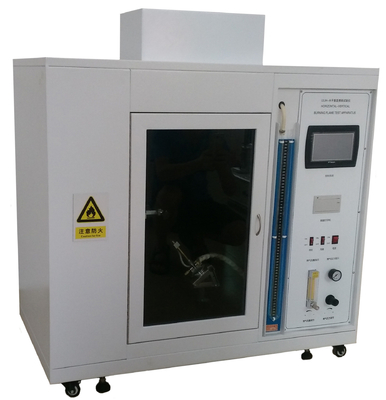

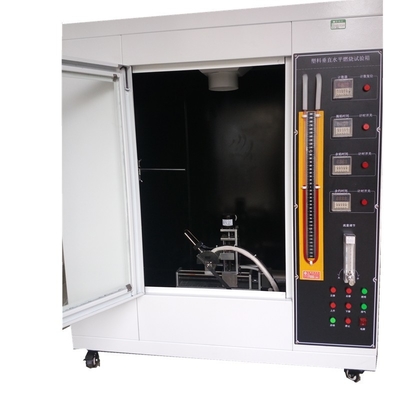

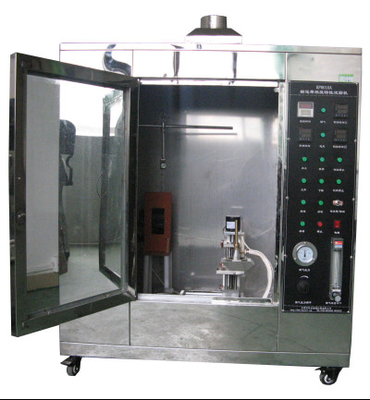

DX8379A CPionowe testy spalania taśm przenośnikowychsprzęt
![]()
Przegląd: Ten sprzęt wykorzystuje metodę badania małym płomieniem (palnik gazowy/palnik alkoholowy) do oceny reakcji taśm przenośnikowych w ogniu i nadaje się do oceny wydajności spalania taśm przenośnikowych z rdzeniem tekstylnym i taśm przenośnikowych z rdzeniem stalowym. Zdolność do opierania się propagacji spalania w przypadku spalania płomieniowego oraz pionowe zachowanie spalania próbki jest oceniane poprzez pomiar płomienia resztkowego, zasięgu spalania i kapania cząstek spalania.
Zakres zastosowania:Instrument do badania palności taśm przenośnikowych nadaje się do testowania wydajności spalania taśm przenośnikowych z rdzeniem tkaninowym i taśm przenośnikowych z rdzeniem stalowym stosowanych w przemyśle chemicznym, węglowym, metalurgicznym i energetycznym. Służy do oceny reakcji taśmy przenośnikowej w ogniu.
Normy: Spełnia normy GB/T3685-2009, ISO340:2004 i GBT10707-2008
Zasada testu:
Próbka umieszczona pionowo w określonych warunkach płomieniowych jest zapalana małym źródłem zapłonu, a wydajność spalania próbki jest kompleksowo oceniana poprzez pomiar ciągłego spalania i czasu zapłonu po usunięciu płomienia, oraz dmuchanie powietrzem na próbkę 60 sekund po usunięciu płomienia, obserwując zachowanie spalania i mierząc czas ciągłego zapłonu.
Parametry techniczne sprzętu:
Średnica wewnętrzna dyszy: 9,6 mm;
Tryb doprowadzania powietrza: automatyczne doprowadzanie powietrza przez wentylator, czas doprowadzania powietrza 60S;
Prędkość doprowadzania powietrza: 1,5 M/S;
Anemometr elektroniczny: zakres pomiarowy 0 ~ 8 M/S
Termometr TES: zakres pomiarowy 0 ~ 1300°C, dokładność 0,1°C
Automatyczny system napędu i podnoszenia palnika;
Kąt palnika: 45 stopni od poziomu
Wysokość płomienia: 170±10 MM
Metoda zapłonu: automatyczny zapłon elektroniczny
Czas spalania: 0 ~ 99,99 sekund można ustawić dowolnie, a dokładność wynosi ±0,01 sekundy.
Timer czasu płomienia i braku płomienia: 0 ~ 99,99 sekund, dokładność: ±0,01 sekundy;
Paliwo: mieszanka 5% (V/V) metanolu i 95% (V/V) etanolu (formuła klienta);
Objętość komory testowej: 0,5 m3
Rozmiar kartonu: D1000 mm × S600 mm × W1150 mm
Waga: 40 KG
Zasilanie: AC220v; 50Hz; 50W;
Materiał: Wszystko wykonane ze stali nierdzewnej SUS 304
Uwaga: Kąt palnika można regulować, a gdy jest używany do testu spalania poziomego, palnik jest ustawiony na 45°; Gdy jest używany do testu spalania pionowego, palnik jest ustawiony na 90°.
Komora spalania:
3.1 Obudowa: 0,5 m3, przetwarzana przez obrabiarki CNC, kształt łuku jest piękny i hojny. SUS304
Materiał nierdzewny/farba proszkowa, o cechach pięknego wyglądu, odporności na rdzę i korozję.
3.2 Górna część obudowy jest wyposażona w system wyciągu spalin, który może odprowadzać spaliny na zewnątrz po zakończeniu testu; Podczas testu system jest zatrzymany.
3.3 Przednia część obudowy jest wyposażona w okno obserwacyjne ze szkła hartowanego, które można uszczelnić podczas testu, co ułatwia obserwację sytuacji testowej.
Palnik spalający:
4.1 Lampa gazowa Bunsen, w pełni zgodna z wymaganiami GB/T3685-2009, średnica wewnętrzna lampy wynosi 10 mm.
4.2 Średnica zewnętrzna palnika: Φ11,5±0,1 mm, średnica wewnętrzna palnika: Φ10±0,1 mm, dysza jest oddalona od powietrza
Wysokość wlotu wynosi 200±10 mm
4.3 Kąt palnika: 45 stopni od poziomu
4.4 Wysokość płomienia: 180±20.
System dmuchawy:
5.1 Przyjęto urządzenie dmuchawy z regulowaną prędkością wiatru, zakres regulacji prędkości wiatru: 0,05 ~ 2 m/s
System pomiaru temperatury (opcjonalnie):
6.1 Czujnik termiczny wykonany jest z miedzi elektrolitycznej o bardzo wysokiej przewodności. Długość wynosi 8,8±0,02 mm, średnica: Φ5,5±0,01 mm
6.2 Termopara typu K, z rurką ze stali nierdzewnej o średnicy 0,5 mm jako płaszczem, inteligentny regulator temperatury PID i typ K
Dopasowanie termopary. Maksymalny pomiar wynosi 1350°C.
6.3 System testowy: ruchomy, umieszczony w komorze testowej podczas pomiaru i kontroli temperatury.
6.4 Wyposażony w elektroniczny stoper: dokładność do 0,1S (w trybie gotowości podczas pomiaru i kalibracji temperatury)
Główne uchwyty:
6.1 Stojak testowy: wykonany ze stali nierdzewnej, płaszczyzna, na której znajdują się stojak i palnik, jest równoległa do płaszczyzny okna obserwacyjnego, co ułatwia obserwację i obsługę.
6.2 Rama klinowa: dodaj kliny, palniki są zamontowane na klinach, a ramy klinowe są zamontowane na napędzie silnikowym
Może być przesuwana do przodu i do tyłu na ruchomej platformie i może być automatycznie przesuwana w próbce bez potrzeby ręcznego popychania i ciągnięcia palnika.
6.3 Wyposażony w zestaw linijek, które mogą mierzyć płomień zewnętrzny i wewnętrzny płomienia.
6.4 Należy wyposażyć w stalową linijkę 500 MM o dokładności 1 MM do testu.
