Szczegóły Produktu:
|
| Standardowy: | GB/T 8624-2012, GB/T 5464-2010, IS01182: 2002 | Zastosowanie: | do materiałów budowlanych |
|---|---|---|---|
| Funkcja: | nadaje się do metody badawczej oceny właściwości spalania materiałów budowlanych | Masa stojaka na próbki: | 15g+1g |
| Piec grzewczy: | Φ95mm×Φ75mm×Φ150mm, 3mm×0,2m nikiel 80% chrom 20% | Kaputa przepływu powietrza: | Φ75 mm × 500 mm |
| Regulator napięcia: | 2KVA, stabilność napięcia ≤±1% | Napięcie zasilania: | AC220V±10%, 50Hz, prąd elektryczny≤10A |
| Podkreślić: | Niepalne urządzenia badawcze,badany spalania materiałów budowlanych ognioodpornych,wydajność spalania urządzeń do badania drutu |
||

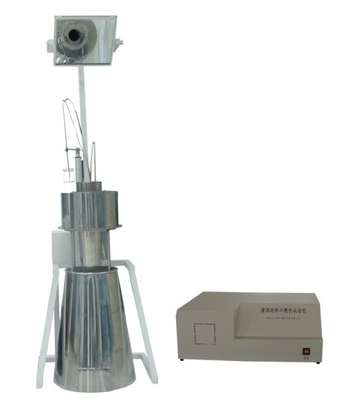

Urządzenie do badań materiałów budowlanych pod kątem nierozprzestrzeniania płomienia DX8371
![]()
Zakres zastosowania:
Nadaje się głównie do metody badania oceny właściwości palnych materiałów budowlanych w określonych warunkach. Nadaje się do testowania klasyfikacji właściwości palnych materiałów ogniotrwałych klasy A zgodnie z klasyfikacją właściwości palnych materiałów budowlanych GB8624.
Zgodność ze standardami:
Opracowano zgodnie ze wskaźnikami technicznymi i wymaganiami określonymi w normie krajowej GB/T 5464-2010 "Metoda badania nierozprzestrzeniania płomienia materiałów budowlanych" oraz GB/T 8624-2012 "Klasyfikacja właściwości palnych materiałów i produktów budowlanych". IS01182: 2002 "Badanie reakcji materiałów budowlanych na ogień - Badanie nierozprzestrzeniania płomienia".
Główne parametry:
1. Urządzenie testowe obejmuje piec grzewczy, uchwyt próbki, osłonę przepływu powietrza, termoparę, regulator mocy, stabilizator napięcia, inteligentne urządzenie do kontroli temperatury oraz komputer (który może rejestrować krzywą temperatury i wszystkie dane z testu).

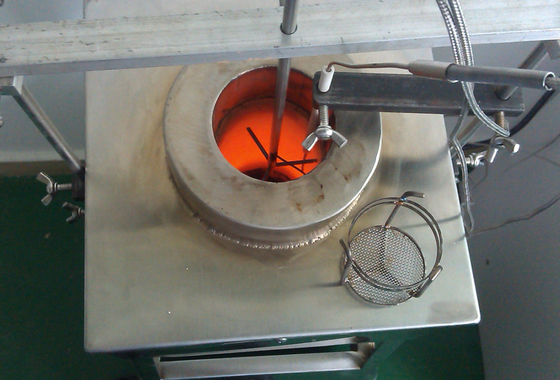

2. Piec grzewczy: Φ95mm× Φ75mm× Φ150mm, taśma oporowa z niklu 80% chromu 20% o grubości 3mm×0.2m
3. Waga stojaka na próbki: 15g+1g
4. Osłona przepływu powietrza: Φ75mm×500mm
5. Termopara: izolowana opancerzona termopara niklowo-chromowa Φ3mm
6. Stabilizator napięcia: 2KVA, stabilność napięcia ≤±1%
7. Termometr: 0~1000±2%
8. Zakres czasu pomiaru: 0~99h dokładność ±1S
9. Napięcie zasilania: AC220V±10%, 50Hz, prąd ≤10A;
10. Czas stabilizacji: od temperatury pokojowej do 750°C ≤1h;
11. Temperatura pieca: 750±5°C;
12. Dryf temperatury w piecu: 2°C/10min;
13. Moc grzewcza: 800~1000W;
14. Maksymalna moc: 1.5KW;
15. Napięcie grzania: 0~100 V regulowane
Główne cechy:
Urządzenie wykorzystuje komputer przemysłowy i 16-bitową kartę akwizycji danych o wysokiej precyzji, a zebrane dane są w całości przetwarzane przez komputer, co znacznie upraszcza tradycyjną pracę ręcznego obliczania danych; Przyjazny interfejs użytkownika, prosta i wygodna obsługa, osoby nieznające obsługi komputera mogą nauczyć się obsługi po 5 minutach szkolenia. Podczas testu tester może w czasie rzeczywistym widzieć dane testowe i krzywą temperatury; Po zakończeniu testu raport z testu jest generowany automatycznie, a dane testowe są przejrzyste, co ułatwia operatorowi zapisywanie, drukowanie i przesyłanie. Urządzenie jest wyposażone w precyzyjny stabilizator napięcia, a wahania napięcia mieszczą się w granicach 2%, co zapewnia stabilność napięcia wejściowego do testu; Urządzenie posiada również zabezpieczenia przed przegrzaniem i przetężeniem, aby zapobiec przeciążeniu pieca grzewczego podczas procesu nagrzewania, skutecznie przedłużając żywotność pieca.

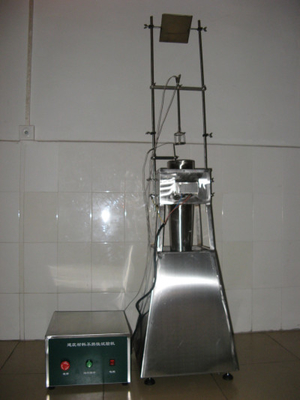

Struktura urządzenia: Maszyna składa się z pieca grzewczego, skrzynki sterowniczej, komputera i stabilizatora powietrza.
Rozmiar komory spalania: L700*W400*H850(mm).
Komora spalania i skrzynka sterownicza wykonane są ze stali nierdzewnej SUS304, która jest piękna i elegancka. Części wewnętrzne wykonane są ze stali nierdzewnej SUS304, która jest odporna na rdzę.
System kontroli temperatury:
Termopara: zastosowano opancerzoną termoparę niklowo-chromową typu K o średnicy drutu 0,3 mm i średnicy zewnętrznej ¢ 1,5*300 mm, która w pełni spełnia wymagania dokładności GB/T5464.
Akwiizycja temperatury: EVOC 16-bitowy AD, karta akwizycji temperatury o wysokiej precyzji, wraz z systemem komputerowym do obliczania i przetwarzania sygnału akwizycji, sterowanie jest bardzo dokładne.
Warunki użytkowania: Podłoże jest równe, dobrze wentylowane i nie zawiera gazów i pyłów łatwopalnych, wybuchowych, żrących. W pobliżu nie ma źródeł silnego promieniowania elektromagnetycznego. Należy zapewnić odpowiednią przestrzeń serwisową wokół urządzenia.
Temperatura: 25°C~35°C.
Dopuszczalny zakres wahań napięcia: 220V±10%.
Dopuszczalny zakres wahań częstotliwości: 50Hz±1%.
Od użytkownika wymaga się zainstalowania wyłącznika różnicowoprądowego w miejscu instalacji, a wyłącznik ten musi być niezależny i dedykowany do użytku urządzenia.
Rozmiar pieca testowego: L550×W550× H2100 (mm).
Rozmiar skrzynki sterowniczej: L700×W600×H1200 (mm), skrzynka sterownicza jest sterowana komputerowo.
Piec eksperymentalny wykonany jest z niezawodnej (t=1,2mm) stali nierdzewnej, która jest piękna i elegancka.
Części wewnętrzne wykonane są ze stali nierdzewnej SUS304, która ma dobrą odporność na rdzę.
System kontroli temperatury: komputerowy inteligentny system kontroli temperatury.
Termopara: opancerzona termopara niklowo-chromowa o średnicy φ1,5mm i dokładności II.
Instrument
Cały instrument mieści się w obudowie 19" i zawiera kontroler temperatury, alarm przegrzania i kontroler mocy. Kontroler mocy utrzymuje temperaturę pod wpływem wahań napięcia i wyświetla moc dostarczanego zasilania w watach.
4. PWskaźniki wydajności
1. Zasilanie: AC220V±10%, 50Hz, prąd ≤10A;
2. Moc grzewcza: 1500W;
3. Zakres temperatury: (-200~1300)°C;
4. Zakres kontroli temperatury: (300~750)°C;
5. Dokładność pomiaru temperatury: ±1°C;
6. Dokładność kontroli temperatury: ±3°C;
7. Początkowa temperatura równowagi w piecu: (750±5) °C, dryf temperatury w ciągu 10 minut ≤ 2°C;
8. Stabilna temperatura w piecu: od temperatury pokojowej do 750°C ≤ 1 godzina;
9. Rozmiar rury pieca grzewczego: średnica wewnętrzna (75±1) mm, wysokość (150±1) mm;
10. Próbka jest cylindryczna: średnica 45mm, wysokość (50±3) mm;
11. Powierzchnia podłogi: 1 metr kwadratowy;
12. Sonda temperatury: średnica zewnętrzna wynosi 1,5 mm, a średnica drutu 0,3 mm.
13. Regulacja mocy: 0~1200 V regulowana;
14. Regulacja stanu: Przed testem próbkę należy poddać obróbce w wentylowanym piecu suszącym o temperaturze (60±5) °C przez (20~24) h, a następnie próbkę schłodzić do temperatury pokojowej w naczyniu suszącym. Masę każdej grupy próbek należy zważyć z dokładnością do 0,01g przed testem.
15. Punkt pomiaru sondy: komora testowa, środek próbki, powierzchnia próbki, ściana pieca.
