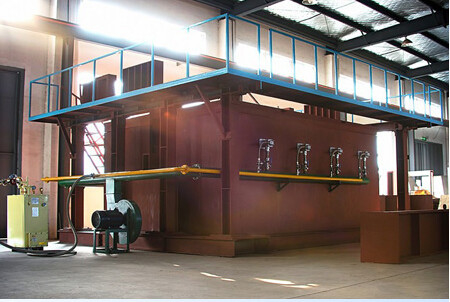

Badanie odporności na ogień składnika budynku Piece pionowe i piece poziome

DX8364 Badanie odporności na ogień składników budowlanych pieca pionowa i pieca pozioma (EN13381-8)

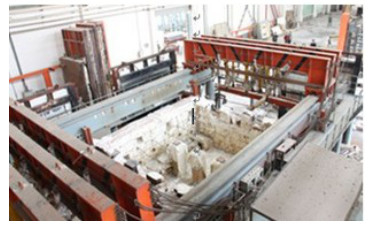

Piekarnik poziomy:

Zakres badania:

1. ściany nośne z betonu zbrojnego o jednoosobowej powierzchni ognia 3000 × 3000 mm, konstrukcje stalowe, ściany nośne z warstwą ochronną (powietrzne powłoki),ściany nośne płytki kulowej ze stali lekkiej, ściany nośne z kleju itp., oraz określenie temperatury wybranych punktów o różnych przejściach i różnych szerokościach wewnątrz ściany.

2Inteligentne urządzenie do badania odporności na ogień ścian niestopowych

Wielkość netto pieca wynosi 4200×4800×1500 (mm), a powierzchnia ognia próbki wynosi 4200×4800 (mm)

Zakres badań: może wykrywać odporność na ogień symetrycznych i asymetrycznych próbek konstrukcyjnych w tych samych warunkach pracy w tym samym czasie, takich jak: drzwi i okna ognioodporne,szklane, materiały zapasowe ognioodporne itp., a także mogą przeprowadzać badania odporności ogniowej na dużych przeciwpożarowych przegródkach i elementach przeciwpożarowych, takich jak superduże zapory,Ściany rozdzielcze szklane ognioodporne i żaluzje ognioodporne, z wysoką wydajnością i może badać kilka różnych lub podobnych próbek jednocześnie.

3Inteligentne urządzenie do badania odporności na ogień kolumny nośnej,

Wielkość netto pieca wynosi 3000 × 3000 × 4700 (mm), a wysokość ognia próbki wynosi 3000 ~ 4600 mm (całkowita wysokość kolumny wynosi 3600 ~ 5200 mm).Maksymalny rozmiar przekroju poprzecznego próbki wynosi 800 mm × 800 mm lub Φ800 mm.

Całkowite obciążenie osiowe wynosi 15000kN, a górne i dolne obciążenia ekscentryczne wynoszą po 1000kN.

Piekarnik poziomy:

Zakres badania:

1. ściany nośne z betonu zbrojnego o jednoosobowej powierzchni ognia 3000 × 3000 mm, konstrukcje stalowe, ściany nośne z warstwą ochronną (powietrzne powłoki),ściany nośne płytki kulowej ze stali lekkiej, ściany nośne z kleju itp., oraz określenie temperatury wybranych punktów o różnych przejściach i różnych szerokościach wewnątrz ściany.

2Inteligentne urządzenie do badania odporności na ogień ścian niestopowych

Wielkość netto pieca wynosi 4200×4800×1500 (mm), a powierzchnia ognia próbki wynosi 4200×4800 (mm)

Zakres badań: może wykrywać odporność na ogień symetrycznych i asymetrycznych próbek konstrukcyjnych w tych samych warunkach pracy w tym samym czasie, takich jak: drzwi i okna ognioodporne,szklane, materiały zapasowe ognioodporne itp., a także mogą przeprowadzać badania odporności ogniowej na dużych przeciwpożarowych przegródkach i elementach przeciwpożarowych, takich jak superduże zapory,Ściany rozdzielcze szklane ognioodporne i żaluzje ognioodporne, z wysoką wydajnością i może badać kilka różnych lub podobnych próbek jednocześnie.

3Inteligentne urządzenie do badania odporności na ogień kolumny nośnej,

Wielkość netto pieca wynosi 3000 × 3000 × 4700 (mm), a wysokość ognia próbki wynosi 3000 ~ 4600 mm (całkowita wysokość kolumny wynosi 3600 ~ 5200 mm).Maksymalny rozmiar przekroju poprzecznego próbki wynosi 800 mm × 800 mm lub Φ800 mm.

Całkowite obciążenie osiowe wynosi 15000kN, a górne i dolne obciążenia ekscentryczne wynoszą po 1000kN.

Zakres stosowania:Przystosowany do nośnych i nienasyconych elementów, takich jak ściany, belki, kolumny, podłogi, sufity i dachy, a inne konstrukcje, akcesoria lub konstrukcje mogą być używane jako odniesienia.Ta maszyna badawcza nadaje się do badania wszystkich elementów normy GB/T9978..1~9 i ISO834-1~9 standardów.

Zakres stosowania:Przystosowany do nośnych i nienasyconych elementów, takich jak ściany, belki, kolumny, podłogi, sufity i dachy, a inne konstrukcje, akcesoria lub konstrukcje mogą być używane jako odniesienia.Ta maszyna badawcza nadaje się do badania wszystkich elementów normy GB/T9978..1~9 i ISO834-1~9 standardów.

Główne parametry:

Laboratorium: 4,5M (długość) x 4,5M (szerokość) x 3,5M (wysokość), stosowanie w pomieszczeniach wnętrza materiałów izolacyjnych o wysokiej temperaturze.

Urządzenie do ładowania: do przenoszenia żurawia powietrznego w budynku stosuje się ładowanie mechaniczne.

Ramka nośna: połączona z uchwytem klinem na ramie przez cztery rolki.

Termoparów: w tym termoparów piecowych, par cieplnych z tyłu, termoparów mobilnych, termoparów wewnętrznych i termoparów o temperaturze otoczenia są rozmieszczone w różnych obszarach.

Sonda pomiarowa ciśnienia pieca: sonda pomiarowa w kształcie T, dokładność pomiaru ± 2Pa

Sonda pomiarowa próby: średnica 6 mm ± średnica 0,1 mm ± średnica 0,2 mm

System spalania: system dystrybucji gazu (w promieniu 10 metrów), płomieniec (nie mniej niż 20) i zawory regulacyjne

Źródło gazu spalinowego: propan o czystości większej niż 95%, gaz skroplony (podany przez użytkownika)

Przepływ gazu: 0~100L/min Dokładność pomiaru 2,5 stopnia

Przepływ powietrza: 0~50m3/min Dokładność pomiaru≤±0,5m3/min

Pojemność zbiornika gazu: ≥ 50 kg × 6

System regulacji temperatury pieca: maksymalny punkt pobierania próbek wynosi 10 punktów

system wentylacyjny i tłumik sterujący itp.

Zakres pomiaru ciepła promieniowania na powierzchni przeciwpożarowej próbki: 0~10W/cm2

Regulacja temperatury i ciśnienia w piecu jest realizowana poprzez podłączenie komputera RS485 do systemu sterowania,i napięcie wyjściowe prądu stałego czujników badań spalania, takich jak termopary i czujniki ciśnienia, jest przekształcane w formę cyfrową, które następnie mogą być przesyłane do systemu komputerowego w celu wyświetlania i przechowywania.
