Szczegóły Produktu:
|
| Zastosowanie: | jezdni całego rdzenia taśmy przenośnika trudnopalnego | Funkcja: | stosowany głównie do testów wydajności spalania propanu |
|---|---|---|---|
| Miernik przepływu paliwa: | Dokładność regulacji 35~350L/H ±2L/h | Paliwo próbne: | ≥ 95% wypełnienia gazem propanowym |
| Napięcie zasilania:: | Trójfazowy system pięcioprzewodowy AC380V 50 Hz | Zużycie energii: | 40,01 kW |
| Temperatura otoczenia testowego: | 5°C-30°C | Skręcanie pionowe: | 6800*4400*2700mm lub linia prosta pozioma 9500*1800*2700mm |
| Podkreślić: | Sprzęt do badania wydajności spalania propanu,sprzęt do testowania spalania propanu na drogach,sprzęt do testowania spalania propanu z drutu |
||

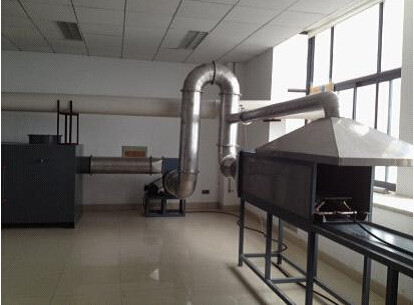

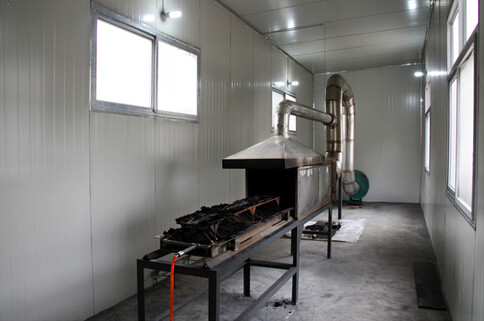

Sprzęt do testowania wydajności spalania propanu na drodze DX8332B
![]()
Zakres zastosowania: Jest on głównie używany do testowania wydajności spalania propanu na drodze całych ognioodpornych taśm przenośnikowych z rdzeniem z tkanin kopalni węgla. Zgodnie z normą MT914-2008 "Tkaniny do kopalni węgla, ognioodporne taśmy przenośnikowe z rdzeniem", testowano wydajność spalania propanu na drodze. Przyjęto potężny system wydechowy, a system wentylatora wyciągowego jest uruchamiany w celu odprowadzenia gazów spalinowych przez oczyszczanie aktywowanym węglem z kurtyny wodnej, aby spełnić krajowe normy emisji.
Skład sprzętu: Składa się z czterech części: głównej skrzynki sterowniczej, urządzenia nadmuchowego, wspornika spalania i palnika.
Skrzynka sterownicza jest wyjmowana.
Oczyszczanie powietrza przez wentylator wyciągowy: Po zainstalowaniu kanału wydechowego w kanale wydechowym, powietrze przechodzi przez drogę, a przepływ powietrza jest kontrolowany przez zawór sterujący.
Materiał ramy wykonany jest ze spawanej kwadratowej stali nierdzewnej 304, a skrzynka sterownicza wykonana jest z (t=1,2 mm) stalowej płyty elektrostatycznej, a powierzchnia jest malowana proszkowo, co jest gładsze i piękniejsze.
Palnik: materiał SUS304, własna produkcja naszej firmy.
System sterowania:
6.1 Skrzynka sterownicza wykorzystuje system sterowania przekaźnikowego, a wszystkie komponenty elektroniczne są wykonane z znanych krajowych marek, co może lepiej zapewnić wydajność pracy i dokładność detekcji maszyny.
6.2 Temperatura wykorzystuje importowany inteligentny termostat P.I.D. (z funkcją automatycznego obliczania) oraz precyzyjny czujnik termoelementowy PT100 i timer.
6.3 Urządzenie posiada następujące zabezpieczenia: zabezpieczenie przed przeciążeniem zasilania, zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem pętli sterowania, zabezpieczenie przed nadmierną temperaturą.
Główne parametry techniczne:
1 Droga: składa się z komory, której zewnętrzna ściana wykonana jest z materiału ogniotrwałego o grubości 25 mm, jej wymiary wlotu to 460 mm x 460 mm, długość: 1676 mm, i jest połączona z rurą wydechową o średnicy 300 mm za pomocą stożkowego złącza ze stali nierdzewnej o grubości 1,5 mm.
2. Okap wyciągowy: wykonany ze stali nierdzewnej o grubości 1,5 mm, umieszczony bezpośrednio nad komorą testową, służy do odprowadzania gazów spalinowych rozchodzących się z otworu pieca podczas procesu testowania;
3. Wspornik: służy do umieszczenia stałej próbki taśmy przenośnikowej, specyfikacje stołu testowego: długość 1500 mm, szerokość 220 mm, wysokość 160 mm, wykonany z prętów stalowych o średnicy 10 mm.
4. Palnik fenanowy: składa się z sześciu wtryskiwaczy spalania z głowicą wtryskową nachyloną do wewnątrz pod kątem 45°
5. Paliwo próbne: gaz propan wypełniony w ilości ≥ 95% (dostarczany przez użytkownika);
6. Próbka: taśma przenośnikowa ognioodporna
7. Urządzenie ważące: służy do ważenia próbek taśmy przenośnikowej i butli z gazem przed i po teście; 30 kg / 0,001 kg
8. Anemometr: umieszczony na linii środkowej w odległości 310 mm od podłogi komory i 285 mm od wejścia do komory;
9. Termopara: typ K, średnica zewnętrzna nie większa niż 3 mm; Średnica drutu wynosi 0,5 mm, dokładność nie mniejsza niż klasa II, a zakres pomiarowy wynosi 1300°C;
10. System kontroli temperatury: sterowanie komputerowe, sygnał milivoltowy generowany przez termoparę jest przesyłany do płyty regulacji sygnału, a analog jest konwertowany na sygnał cyfrowy za pomocą karty akwizycji danych, a następnie sterowany i raportowany przez oprogramowanie komputerowe;
11. Timer: Rozdzielczość: 0,1S, błąd nie większy niż 1s/h
12. Przepływomierz paliwa: regulowany 35 ~ 350 l/h, dokładność sterowania ± 2 l/h
13. Dokładność kontroli zużycia paliwa: 565 ± 2 g / 50 min
14. Napięcie zasilania: AC380V 50Hz trójfazowy system pięcioprzewodowy;
15. Zużycie energii: 4,01 KW;
16. Temperatura środowiska testowego: 5°C--30°C
17. Obrót pionowy 6800*4400*2700 mm lub linia prosta pozioma 9500*1800*2700 mm
