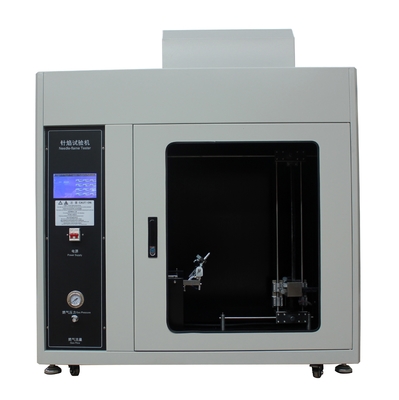

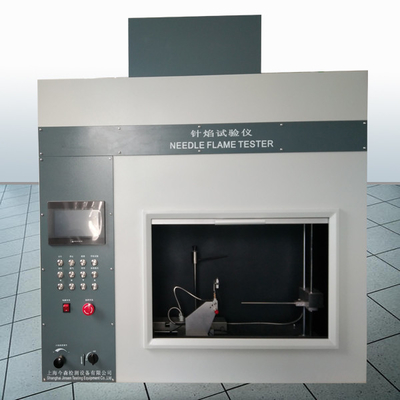

Sprzęt do testowania płomienia igły Sprzęt do testowania płomienia części i zespołów urządzeń elektrycznych

DX8521Nbadanie płomieniamaszyna

Zasada działania:

Ze względu na warunki usterki w produkcie, takie jak prąd usterki przepływający przez ścieżkę wycieku, przegrzanie komponentów lub części, niewłaściwy kontakt itp., mogą powstać płomienie,który może strzelać do pobliskich częściBadanie płomienia igły symuluje małe płomienie wytwarzane wewnątrz produktu w warunkach awarii i ocenia zagrożenie pożarowe przy użyciu technologii symulacji.

Standardy badań:

Spełnia normy badawcze GB/T5169.5 i IEC60695-2-2 "Badanie zagrożenia pożarowego dla wyrobów elektrycznych i elektronicznych - Część 2: Metody badawcze - Część 2: Badanie płomienia igły".

Zakres stosowania:

Badanie płomienia jest odpowiednie głównie do komponentów, części i zespołów produktów elektrycznych i elektronicznych, urządzeń gospodarstwa domowego, takich jak deski przewodowe, przełączniki odśrodkowe, gniazda kuchenki ryżowej,itd.

Parametry techniczne:

Palnik: 35 mm długości, średnica wewnętrzna: 0,5 mm

Standardowa wysokość płomienia: 12 mm

Urządzenie pomiaru temperatury:

Termopary są opancerzone F 0,5 mm włókna typu K, temperatura pomiaru: 1050 °C

Blok miedziany do przenoszenia ciepła: Ф 4,0x6,0 mm

Prędkość ogrzewania: 23,5 s przy 100-700 °C

Objętość komory badawczej: 0,5M3, d×w×h: 60×95×90cm

Wymiary zewnętrzne: d×w×h: 61×120×105cm

Materiał pudełka zewnętrznego: stal lustrzana.

Po co używać urządzenia do testowania płomienia igły:

Ochrona przeciwpożarowa (zapobieganie pożarowi, opóźnianie płomienia) zawsze stanowiła propozycję bezpieczeństwa społecznego.w zakresie ochrony przeciwpożarowej (zapobieganie pożarom i opóźnianie płomieni) również osiągnęła wysoki poziomDlatego zapobieganie pożarom i opóźnianie płomieni stało się dla kraju najwyższym priorytetem.Potrzebujemy też eksperymentu z igłą i płomieniem..

W jakich okolicznościach urządzenia gospodarstwa domowego, urządzenia elektryczne i elektroniczne nadają się do urządzeń do badania spalania igły płomieniem

W przypadku gdy metoda badań ciepłym drutem lub metoda badań poziomym pionowym spalaniem nie jest odpowiednia dla małych części (lub komponentów), można zastosować metodę badawczą igłowego płomienia.Jeżeli próbka badawcza zapali się podczas badania gorącym drutem, powstałe zagrożenie spalania należy również przetestować płomieniem igły.

Uwaga: Ta maszyna do badań płomienia igły jest jednym z zalecanych urządzeń dla gospodarstw domowych i podobnych ośrodków badań elektrycznych zgodnie z GB/T4706 i IEC60335-1

Standardy odniesienia: IEC884-1, GB2099.1, VDE, IEC335, GB4706.1, GB5169.5, UL1694.

Opis techniczny:

W związku z warunkami awarii, takimi jak prąd awarii przepływający przez ścieżki wycieku, przegrzanie komponentów lub części,słabe kontaktyMoże też strzelać do pobliskich części.Badanie to symuluje małe płomienie wytwarzane wewnątrz produktu w warunkach awarii i wykorzystuje technologię symulacyjną do oceny zagrożenia pożarowego.W przypadku gdy metoda badań ciepłym drutem lub metoda badań poziomym pionowym spalaniem nie jest odpowiednia dla małych części (lub komponentów), można zastosować metodę badań płomieniem igły.Jeżeli próbka zapali się podczas badania gorącym drutem, powstałe zagrożenie spalania musi być również sprawdzone płomieniem igły.Przesyłki odśrodkowe, i gniazdka do kuchenki ryżowej.

Podstawowe specyfikacje:

1) Pojemność wewnątrz pudełka: ≥ 0,5 m3, ze szklanymi drzwiami obserwacyjnymi

2) Paliwo: gaz butanowy

3) Specyfikacje palnika: dłuższy niż 35 mm, średnica wewnętrzna Ø 0,5 mm ± 0,1 mm, średnica zewnętrzna nieprzekraczająca Ø 0,9 mm

4) Wysokość płomienia: 12 mm ± 1 mm regulowana

5) Temperatura płomienia: w ciągu 23,5 ± 1 s, czas do podniesienia się z 100 °C do 700 °C

6) Czasomierz: regulowany w zakresie 0~99 minut i 99 sekund, z regulowanym czasem spalania i zarejestrowanym czasem spalania

7) Urządzenie zabezpieczające: urządzenie to jest wyposażone w urządzenie alarmujące o wycieku gazu.,i uruchomić układ wydechowy, aby wypuścić gaz w pudełku testowym, dopóki jakość powietrza w pudełku nie wróci do wartości normalnej

8) cechy produktu: komora spalania tego tester przyjmuje elektrostatyczne farby wtryskowe, który ma piękny wygląd i jest odporny na korozję dymu i gazu.trójwymiarowy regulowany urządzenie oświetleniowe, automatyczny system sterowania, niezależna wentylacja, wygodne obserwacje i rejestracja, stabilne i niezawodne.

9) Zasilanie: AC220V/50Hz
