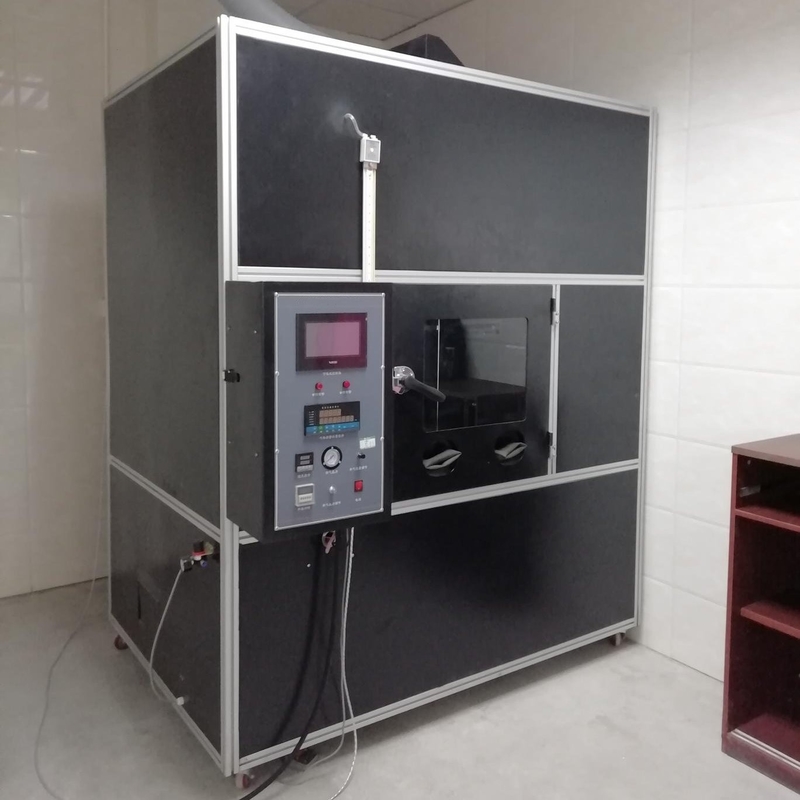

UL1581 Maszyna do badań spalania Pionowa pozioma komora badawcza spalania Duża komora spalania

DX8382 duża komora spalania/urządzenie do badania spalania UL1581/pionowa pozioma komora spalania

Zgodne z normami:

Ściśle przestrzegamy normy UL1581 sekcja 1080.1-1080.14 do produkcji i zostały uznane przez Guangzhou Meihua UL Company,spełniający normę badania spalania VW-1 (V-ertical specific) Flame Test.Ma zastosowanie do norm testowych VW-1 UL1581, UL13, UL444 i UL1655, a także do norm testowych FT-1 i FT-2 CSA.Ma zastosowanie ekonomiczne i jest szeroko stosowany w przemyśle drutu i kabli.

Metoda badania:

Ustawić wysokość płomienia, umieścić górną część płomienia pod próbką, spalić przez 15 sekund, gasnąć przez 15 sekund, powtórzyć 5 razy i sprawdzić stan spalania próbki.czas gaszeniaMożna ustawić liczbę powtórzeń i można go uruchomić automatycznie.

Szczegóły dotyczące parametrów:

Cały eksperyment przeprowadzono w zamkniętym laboratorium o objętości 4,32 metra sześciennego.

1, Komora spalania:

1) Przestrzeń rzeczywista: 2,4 m (długość) * 1 m (szerokość) * 1,8 m (wysokość)

2) wymiary graniczne: 2,4 m (długość) * 1 m (szerokość) * 2,5 m (wysokość)

3) Materiał:

Zewnętrzna: kwadratowa konstrukcja stalowa, zgrubiona 1,5 mm płytka stalowa elektrostatycznie wypalona głęboko zieloną farbą;

Wewnętrzna: elektrostatyczna czarna farba.

Okno obserwacyjne:

Dwa przesuwne okna w lewo i w prawo; okno obserwacyjne wykonane jest ze szkła hartowanego;

Ograniczone krawędziami ze stali nierdzewnej SUS304;

Rozmiar: 730 mm (wysokość) * 420 mm (szerokość).

Okres operacyjny: 4 w sumie

wielkość przestrzeni wewnętrznej:ф150 mm;

Obszar obwodowy: wykonany z krawędzi ze stali nierdzewnej o szerokości 3,0 mm;

Zamknięte jako rękawiczki ze skóry z długimi ramionami, o długości 600 mm;

Ogólne wymiary obwodu:ф220 mm.

Systemy wydechowe:

dwa wentylatory spirali;

Płytka uszczelniająca jest wykonana z 2,0 mm stali nierdzewnej;

Po obu stronach są szczeliny przesuwne;

Zestaw urządzeń sterujących zdalnym sterowaniem: a. Dwie stalowe liny ciągnące b. Dwie zestawy kołysek

7) Wylot powietrza: łącznie 4

Rozmiar:ф160 mm;

Płytka uszczelniająca jest wykonana z 2,0 mm płyty ze stali nierdzewnej;

Po obu stronach są ślizgowe rowki.

8) Podstawowy uchwyt mocujący:

wymiary: 2,4 m (długość) × 1 m (szerokość) × 0,7 m (wysokość);

Wykorzystanie żelaza kątowego 60 mm × 60 mm × 4 mm, elektrostatycznie wypalonego ciemnozieloną farbą;

Kołowierce: sześć, cztery kołowierce z zamkami.

9. Światło: stosowana jest jedna lampa okrągła przeciw mgle i przeciw dymie.

2, sekcja sterowania

(1) Jeden wskaźnik spalania

(2) Ustawienie spaliny: dowolne ustawienie od 0 do 99,99 sekund

Jeden (3) wskaźnik wyłączenia

(4) Ustawienie wyłączenia: dowolne ustawienie od 0 do 99,99 sekund

Liczba spalania: 0-999999 razy, ustawiona dowolnie

(6) Wyposażone w w pełni automatyczne funkcje spalania, wyłączania i liczenia

7) Wyposażone w funkcję konwersji pionowej/horyzontalnej

8) Wyposażone w funkcję automatycznego zapłonu

(9), wyposażone w funkcję przełączania ręcznego/automatycznego

(10). Zapalenie przy użyciu metody zapalania pod wysokim ciśnieniem

(11) Część eksperymentalna jest podłączona do urządzenia sterującego za pomocą wtyczek lotniczych, które są w bardzo bliskim kontakcie.

3Sekcja eksperymentalna

1) Dźwięki:

(2) kąt wynosi 20 stopni

Jeden (3) zawór regulacyjny płomienia wewnętrznego

(4) Jeden zewnętrzny zawór regulacyjny płomienia

(5) Jedna linijka oznaczająca punkt styku płomienia wewnętrznego

(6) Jedna linijka oznaczająca flagę niską

7) Jeden linijek długości badania

8) Jedno urządzenie do pomiaru płomienia

(9). Urządzenie do badania: a. Materiał: Płytka stalowa, precyzyjnie przetworzona i pomalowana. b. Kolor: czysta czarna

(10) Pudełko testowe wykonane jest ze stali nierdzewnej SUS304 i jest precyzyjnie przetworzone.

Podłoga stanowiska badawczego:

a. Dwie 2,0 mm płyty stalowe.

b. Rozmiar: 700 mm (długość) × 450 mm (szerokość)

c. Kolor: elektrostatyczna czarna farba pieczona

(12) Niezależne zaprojektowanie badań pionowych i poziomych

(13) Dodać do pudełka testowego długą prętkę

(14) Trzy poziome ślady spalania.

4Kontrolę źródła powietrza:

(1) Gaz: Zaleca się stosowanie metanu (złożonego przez użytkownika)

(2) Przepływometer: 1 (model Dwyer VA20430 ze Stanów Zjednoczonych)

(3) Miernik ciśnienia w kształcie U: 1 sztukę (typ Dwyer Company 1230-36 w Stanach Zjednoczonych)

(4) Jeden złącze gazowe

(5) Tracheum: wysokiego ciśnienia tchawicy
