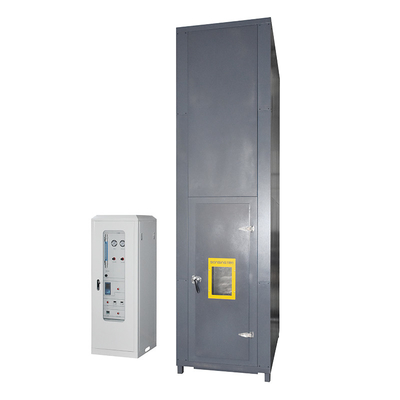

Sprzęt do badań spalania połączeń drutu i kabla, oceniający zdolność pionowo zainstalowanych połączeń drutu i kabla,

DX8349WBadania spalania zestawów żelaza i kabliwyposażenie

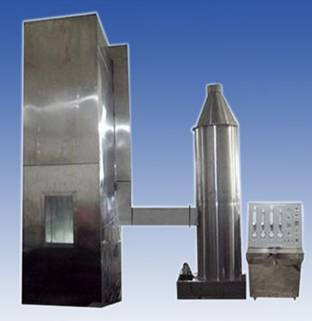

Zakres zastosowania:Używane do oceny zdolności pionowo zainstalowanych przewodów, kabli lub kabli optycznych do tłumienia pionowego rozprzestrzeniania się płomienia w określonych warunkach,z koniecznością współpracy z wieżami usuwania dymu i pyłu podczas użytkowaniaCała maszyna składa się z kilku części, w tym komory badawczej, źródła powietrza, stalowej drabiny, systemu oczyszczania emisji, źródła zapłonu itp.

Zgodne z normami: zgodnie z normami GB/T18380.31-2008 i IEC60332-3-10-2018 "Próby pożarowe kabli i kabli optycznych w warunkach płomienia - część 31:Raport badawczy aparatu do montażu pionowego przewodów i kabli z wiązaniem pionowego rozprzestrzeniania się płomienia", mogą spełniać wymagania normy GB/T18380.32-2008/IEC60332-3-21:21:2000 "Próby ogniowe kabli i kabli optycznych w warunkach płomienia - Część 32: Werykacyjna instalacja przewodu i kabli wiązanym w zestawy próba pionowego rozprzestrzeniania się płomienia klasy A F/R" GB/T18380.33-2008/IEC 60332-3-222000 "Próby ogniowe kabli i kabli optycznych w warunkach płomienia - Część 33: Próbka rozpraszania płomienia pionowo dla pionowo zainstalowanych przewodów i kabli złączonych - klasa A", GB/T18380.35-2008/WEK 60332-3-242000 "Próby pożarowe kabli i kabli optycznych w warunkach płomienia - Część 35: Próbka rozprzestrzeniania się płomienia pionowo dla pionowo zainstalowanych przewodów i kabli połączonych - klasa C" GB/T18380.36-2008/IEC 60332-3-252000 "Badania ogniowe kabli i kabli optycznych w warunkach płomienia - Część 36: Badanie rozprzestrzeniania się płomienia dla pionowo zainstalowanych przewodów i kabli złączonych - klasa D".

Parametry techniczne:

1. Pudełko badawcze: urządzenie eksperymentalne powinno być samonośnym pudełkiem o szerokości (1000±100) mm, głębokości (2000±100) mm i wysokości (4000±100) mm.Ściana tylna i obie strony komory badawczej powinny mieć współczynnik przenoszenia ciepła wynoszący około 0.7W? M-2? K-1 izolacja termiczna, 1,5 mm grubości płytki ze stali nierdzewnej USU304, 65 mm grubości izolacji włókna mineralne owinięte w środku, i 1,5 mm grubości płytki ze stali nierdzewnej USU304 na zewnątrz

2Źródło powietrza:

Wjazd powietrza jest wyposażony w cyfrowy anemometr prędkości powietrza, a przepływ gazu w powietrzu wynosi (5000±500) l/min.

Po zakończeniu eksperymentu: Jeśli próbka nadal płonie po zatrzymaniu ognia przez godzinę, uruchamia się alarm i urządzenie, które używa deszczu do przymusowego zatrzymania spalania.

3Rodzaj stalowej drabiny: szerokość (500±5) mm, szerokość standardowej drabiny stalowej (800±10) mm, szeroki materiał drabiny stalowej jest USU304 ze stali nierdzewnej okrągłej

4. Urządzenie oczyszczające emisje:

Górna część pomieszczenia badawczego jest wyposażona w cyfrowy anemometr, który zapewnia, że prędkość wiatru jest mniejsza niż 8 M/S i nie wpływa na przepływ powietrza wewnątrz pomieszczenia badawczego.

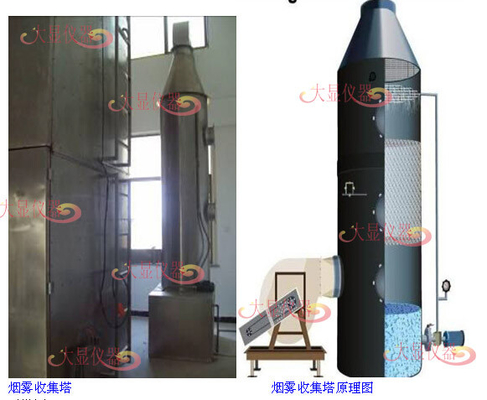

Urządzenie do zbierania dymu i mycia dymu i pyłu: stal nierdzewna SUS304, o średnicy 800 mm i wysokości 3500 mm.

Źródło zapłonu

1Typ: Źródło zapłonu powinno zawierać jedną lub dwie dysze gazu propanowego typu pasa oraz towarzyszące im przepływomierze i mieszarki Venturi.Powierzchnia zasilania ogniem powinna być płaską płytką metalową z 242 otworami o średnicy 1.32mm, z odległością do środka 3,2 mm. Otwory te są rozmieszczone w trzech szeroko rozłożonych rzędach, z 81, 80 i 81 w każdym rzędzie, rozmieszczone w nominalnym rozmiarze w zakresie 257 × 4,5 mm.szereg małych otworów jest otwarty po obu stronach rzucacza płomieniKażda lampa rozpylająca powinna być wyposażona w precyzyjne urządzenia regulujące przepływ propanu i powietrza.Można stosować wirujący przepływometer lub przepływometer masowy

2Dźwięk źródła zapłonu powinien być umieszczony poziomo, (75±5) mm od przedniej powierzchni próbki kabla, (600±5) mm od dołu pomieszczenia badawczego,i symetryczne z osią stalowej drabinyPunkt zapłonu lampy rozpylającej powinien znajdować się w środku pomiędzy dwoma poziomymi prętami stalowej drabiny i w odległości co najmniej 500 mm od dolnego końca próbki.

Parametry techniczne:

1Wnętrze pudełka testowego ma rozmiar 1000 (W) X2000 (D) X4000 (H) mm, a środek wypełniony jest pudełkiem z wełny mineralnej.

2Na dole pudełka znajduje się przestrzeń do wchłaniania powietrza o wymiarach 800 (W) x 400 (D) mm, która znajduje się w odległości 150 mm od przedniej ściany.

3Górna przestrzeń wydechowa wynosi 300 (W) X1000 (D) mm.

4Szeroka drabina ze stali nierdzewnej wielkości 500 (W) X3500 (H), 1 sztuk

5Standardowa drabina ze stali nierdzewnej wielkości 800 (W) X3500 (H), 1 sztukę

6Dwa standardowe urządzenia do palenia propanu

7Dwa urządzenia do mieszania gazu Venturi.

8Miernik ciśnienia i urządzenie zaworu obniżającego ciśnienie, zdolne do regulacji ciśnienia propanu i powietrza do 0,1 MPa

9. Regulowanie i ustawianie przepływu gazu za pomocą wirującego przepływometra

10- Skrzynka zapewnia stalowe drabiny i balustrady dla użytkowników do kontroli na górze

11. Wyposażony w zawór kulkowy, który może ręcznie wyłączyć źródło powietrza

12Automatycznie ustawić czas badania spalania i automatycznie odłączyć źródło gazu w tym czasie

13. Termokoupla na wewnętrznej ścianie pudełka może wyświetlać temperaturę wewnątrz pudełka

14Wymiary zewnętrzne komory spalania: 1120 (W) X2195 (D) X5077 (H) mm

15Wymiary zewnętrzne skrzynki sterującej: 1280 (W) X770 (D) X1200 (H) mm

16Zasilanie: 220V AC, 50/60Hz, 2A

17Źródło gazu: propan, powietrze
