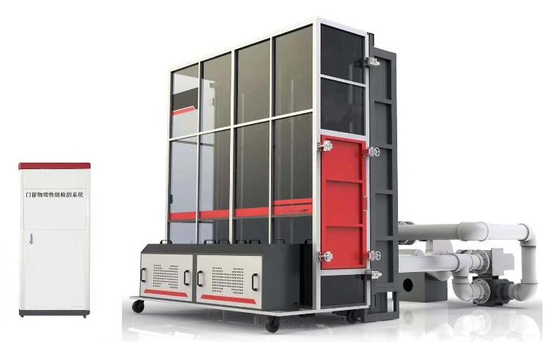

DX8685 Sprzęt do testowania wydajności drzwi i okien, zgodny z GB/T 7106-2019

DX8685 drzwi i sprzęt do testowania wydajności Windows 3

Wykorzystanie sprzętu:Stosuje się go głównie do badania szczelności powietrza, szczelności wodnej i odporności na deformacje kompresyjne drzwi i okien budynków.

Zgodne ze standardem:zgodnie z normą GB/T 7106-2019 "Metoda wykrywania szczelności powietrza, szczelności wody i odporności na ciśnienie wiatru zewnętrznych drzwi i okien budynków".

Parametry techniczne:

1 Odporność na ciśnienie wiatru: różnica ciśnienia statycznego: ≥±5000pa Dokładność: ≤2%

Zmiana przestrzeni bezprzewodowej: 0~50 mm Zmiana przestrzeni: ±0,1 mm

2. Ścisłość powietrza: przepływ powietrza: 0~300 m3/h Dokładność: przepływ powietrza ≤ 3%; Ciśnienie statyczne różniczkowe ≤ 2%

3. Nieprzepuszczalność: Stabilna ciśnienie: woda do rozpylania: 0-2L/ ((m2*min) Dokładność: 2L/ ((m2*min)

Ciśnienie statyczne różnicowe: ≥ 700 pa Dokładność: ≤ 2%

Ciśnienie wahające się: objętość wody: 2~3L/(m2*min) Dokładność: 3L/(m2*min) Okres: 2s~6s

Cykl: ≥3s Ciśnienie wahające się: ≤2% Dokładność: 3s~5s

4. Zasilanie: trójfazowe pięciodrukowe AC380V 15KW Wymagania źródła wody: woda górna i dolna

5Błąd pomiarowy urządzenia pomiaru przepływu powietrza wynosi mniej niż 5% wartości podanej.

6Błąd pomiaru urządzenia pomiaru ciśnienia różniczkowego wynosi mniej niż 2% wartości podanej.

7Błąd pomiarowy urządzenia pomiarowego przesuwania wynosi mniej niż 2% wartości podanej.

Wymagania:

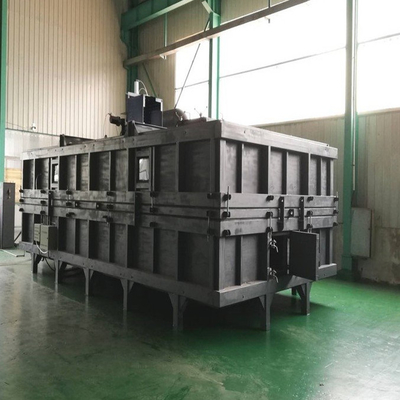

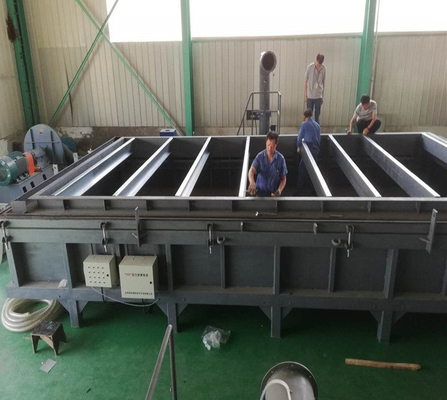

1. Pudełko ciśnienia (zgodnie z GB/T7106-2019)

2. System instalacji próbki (zgodny z GB/T7106-2019)

3. System zasilania ciśnieniem (zgodnie z GB/T7106-2019)

4System spryskiwacza (zgodny z GB/T7106-2019)

5. System pomiarowy (zgodny z GB/T7106-2019)

Standardy tego nowego sprzętu do badań drzwi i okien GB/T7106-2019 (Metoda wykrywania szczelności powietrza,wodoodporność i odporność na ciśnienie wiatru zewnętrznych drzwi i okien budynków) [podstawa badania] jest stosowana do wykrywania trzech właściwości fizycznych drzwi i okien, a mianowicie szczelność powietrza, szczelność wody i odporność na ciśnienie wiatru.

[Standardy mające zastosowanie]GB/T7106 "Metoda badania szczelności, szczelności i odporności na ciśnienie wiatru zewnętrznych drzwi i okien budynków"

[Product features]The physical performance testing equipment for doors and windows is the second generation of new doors and windows three performance testing equipment developed by our company according to the new standard draft for review, który ma cechy prostego zaciskania próbek i automatycznego sterowania badaniem.

W celu wykrycia szczelności drzwi i okien wykorzystuje się nowy krajowy standard GB/T 7106-2019 dotyczący trzech urządzeń do badań wydajności,wodoodporność i odporność na ciśnienie wiatru drzwi i okien budynków, i ilościowo określić parametry wydajności.

Funkcja badawcza urządzenia spełnia wymagania badań obowiązującej normy badawczej (GB/T 7106-2008) i nowej normy krajowej (GB/T 7106-2019, data wprowadzenia w życie 1 listopada)2020) w tym samym czasie.

Znaczenie skrzynki klamry o zmiennej objętości:

1Poprawa szybkości reagowania ruchu.

2Poprawa dokładności pobierania próbek przepływu.

3Umożliwia on testowanie przepływu w przypadku gradientu niskiego ciśnienia.

Zalety technologii skrzynki z zmienną sprzęgłą:

1. skutecznie zmniejszyć długość otworu kontaktowego uszczelniającego pomiędzy skrzynką sprzęgła i skrzynką ciśnienia statycznego, zwiększyć zdolność skrzynki sprzęgła do zbierania przepuszczalności,i zmniejszyć prawdopodobieństwo wycieku pudełka sprzęgła.

2Maksymalny stopień gwarantuje spójność pomiędzy obszarem styku statycznego urządzenia ciśnieniowego próbki a obszarem styku wokół urządzenia sprzęgłowego,i unika dodatkowej przepuszczalności spowodowanej częściowym uszczelnieniem nieodmiany.

3Nowa metoda zaciskania w dużym stopniu symuluje metodę budowy i montażu próbki w rzeczywistych warunkach pracy i nie powoduje deformacji typu naprężeniowego.

4. Półmodulowa przegródka zamknięta, nadająca się do większości praktycznych zastosowań na rynku.

2. Zgodnie z normą

GB/T 7106-2008 "Metody klasyfikacji i badania szczelności, szczelności wodnej i odporności na ciśnienie wiatru zewnętrznych drzwi i okien budynków".

GB/T 7106-2019 "Metody badania szczelności, szczelności wodnej i ciśnienia wiatrowego zewnętrznych drzwi i okien budynków" zostanie wdrożone z dniem 1 listopada 2020 r.

GB/T3143-2015

3Główne parametry i charakterystyki techniczne:
