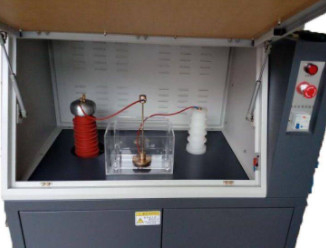

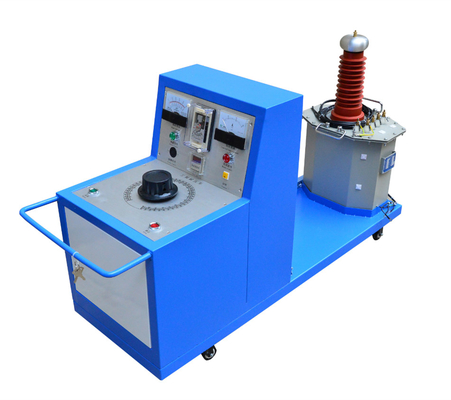

Cable Wstrzymać napędowe urządzenie do testowania Automatyczne zakończenie wysokiego napięcia Wyjście tego instrumentu jest napięcie AC

DX5130Część 1

Próbka przełączania prądu przenośnego i stałego:

1. Wysokonapięciowy wyjście tego instrumentu jest napięcie prądu zmiennego. DC jest uzyskiwany poprzez wprowadzenie wysokonapięciowy stos krzemowy w serii w pierwotnym obwodu, tak, że pętli testowej jest pulsujące napięcie prądu stałego.Proces realizacji polega na tym, że stos krzemu znajduje się już w wysokonapięciowej wieży izolacyjnej transformatora wysokonapięciowego,i wysokonapięciowy stos krzemowy jest zazwyczaj skrócony przez słup z zwarciemGdy wymagane jest badanie prądu stałego, wyjmuje się pręt z zwarciem, aby podłączyć wysokonapięciowy stos krzemowy do obwodu badawczego, a napięcie pętli jest pulsującym napięciem prądu stałego.

2. Przełączanie napięcia AC i DC w badaniu zależy głównie od tego, czy w wysokonapięciowej wieży izolacyjnej usunięto pręt krótkoobiegu.napięcie na kuli wyrównującej wysokiego napięcia wynosi napięcie prądu stałego, a gdy wstawiona jest prętka zwarcia, napięcie na kuli wyrównującej wysokiego napięcia wynosi napięcie prądu przemiennego.

3. przycisk wyboru prądu prądu stałego na przednim panelu. Stan tego przycisku nie zmienia charakteru napięcia wyjściowego urządzenia.urządzenie po prostu łączy obwód alarmowy DCInstrukcja użytkownikowi, że gdy drzwi zostaną otwarte, musi on rozładować kulę wyrównawczą wysokiego napięcia.Naciśnij urządzenie rozładowujące na panelu, aby koniec pręta rozładowania kontaktować się z wysokonapięciowej kuli wyrównaniaZaleca się, aby użytkownik wchodził w kontakt z wysoko napiętą kulą wyrównawczą przez więcej niż pięć sekund za każdym razem, gdy wchodzi w kontakt z rozładowaną kulą miedzianą.

4W badaniu prądu stałego komputer powinien również wybrać stan prądu stałego, w przeciwnym razie wynik testu jest nieprawidłowy.

Charakterystyka działania:

(1) Ochrona granic drzwi: nie zamykaj drzwi, nawet jeśli eksperyment z punktem włączania się rozpocznie się, urządzenie nie ma żadnej odpowiedzi, oprogramowanie ma: drzwi bezpieczeństwa nie są zamknięte.

(2) Ochrona przed zerowaniem napięcia: w przypadku nagłego odcięcia zasilania podczas eksperymentu,automatycznie powróci do pozycji zerowej po następnym uruchomieniu, aby upewnić się, że początkowe napięcie jest w pozycji zerowej

(3) Ochrona napięcia końcowego: napięcie końcowe może być ustawione za pomocą oprogramowania w celu zapewnienia, że w przypadku wystąpienia nieprawidłowego wzrostu napięcia określonego podczas procesu podnoszenia,automatycznie się zakończy i wróci do zera

(4) Mechaniczna granica wysokiego napięcia: jeśli system oprogramowania traci kontrolę, napięcie nadal rośnie i automatycznie wraca do zera po przekroczeniu granicy wysokiego napięcia,jeśli nie zostanie zatrzymany po awarii, dane zebrane przez urządzenie zabezpieczające przed prądem zapewnią automatyczne zeruzowanie napięcia za pomocą wskaźnika wysokiego napięcia, and the state of the indicator light can be judged by observing the status of the indicator to determine whether the voltage is really boosted or at the zero position If the experiment is done for a long time, w celu zapewnienia prawidłowego działania urządzenia, urządzenie posiada wylot transformatora w celu zapewnienia prawidłowego działania transformatora,i żywotność jest wydłużona Jeśli w eksperymencie, Jeżeli próbka ma zapach lub poparzenia i dym, może być usuwana przez system wydechowy.

(5) Niezależna ochrona uziemienia

(6) Ochrona przed zwarciem

(7) Ochrona przed nieprawidłowym działaniem oprogramowania

(8) Ochrona przed wyciekiem

(9) Ochrona przed wyładowaniem na końcu eksperymentu.
