Maszyna do testowania cyklu ogrzewania obciążenia kabli do badania ogrzewania w obiegu i obróbki cieplnej kabli w obiegu

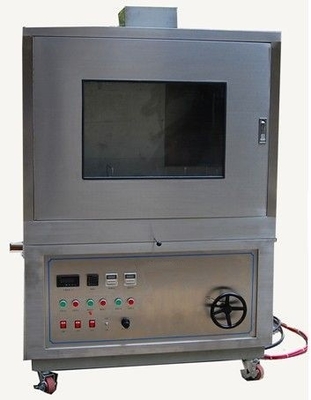

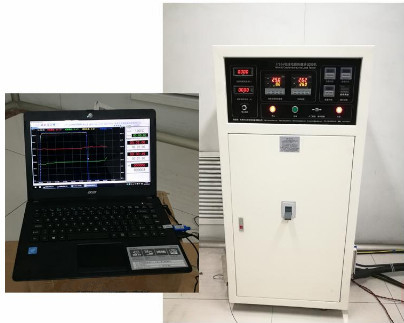

DX8395 Maszyna do badania cyklu ogrzewania obciążenia kablem

1Zakres stosowania:

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable". Jednocześnie może spełniać wymagania GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840,IEC60627 do badania ciepła krążącego kabli zasilania i obróbki ciepła krążącego kabli przed badaniem przepuszczalności wody.

2. Tryb testowy:

1Przewody i kable rejestrują zmianę temperatury przewodnika pod działaniem pewnego prądu.

2. Drut i kabel automatycznie dostosowują prąd przez przewodnik w temperaturze przewodnika; Zapisane zostały krzywe It, Tt i I/T (t).

3. Właściwości:

W tym samym czasie, gdy kabel jest podgrzewany w stałej temperaturze lub podgrzewany w stałym prądzie,może rejestrować terminową zmianę prądu kabla w stałej temperaturze i prądu, temperatury i krzywej czasu, i może przechowywać i drukować zapisy

4. Proces badania i metoda kontroli:

1. Proces badania:

Próbki, które zostały poddane badaniom na wczesnym etapie, rozkłada się na podłodze laboratorium i podgrzewa drut, aż osiągnie stabilną temperaturę,która jest o 5k ~ 10k wyższa od maksymalnej temperatury drutu w normalnej pracyW przypadku kabli trójrodkowych prąd grzewczy powinien przechodzić przez wszystkie przewody.Temperatura przewodnika powinna być utrzymywana w określonym zakresie temperatury przez co najmniej 2 godziny na cykl ogrzewania.Następnie należy go naturalnie schłodzić w powietrzu przez co najmniej 3 godziny, aż temperatura przewodnika będzie w granicach 10 K od temperatury otoczenia, a cykl ten jest 20 razy.

2Metoda sterowania: niezależnie opracowany przez firmę sterownik kontroluje napięcie wejściowe transformatora, tak aby kontrolować prąd wyjściowy,i jednocześnie wykorzystuje tryb wyjścia 4 ~ 20mA kontrolera temperatury do sterowania bieżącym wyjściem, tak aby osiągnąć temperaturę badania kabla.

3. Istnieją dwa rodzaje metod pobierania próbek temperatury:

(1) Bezpośrednio pobrać próbki temperatury na próbce testowej

(2) Jeżeli próbkę należy przechowywać do innych badań i nie można jej przebić do pobierania próbek temperatury, do porównawczego obciążenia stosuje się inny kabel o tej samej specyfikacji,a temperaturę próbki porównawczej obciążenia przyjmuje się jako wartość sprzężenia zwrotnego sterowania prądem obciążenia w celu sterowania prądem próbki badanej

5Specyfikacje próbki testowej:

Przechwycić dwie próbki kabla o długości 10 ~ 15 metrów od gotowego kabla

6Główne parametry:

1Zakres prądu: 50~3000A

2Temperatura badania: 0~110°C, dokładność pomiaru temperatury: ±1°C

3Czas ogrzewania: 0~9999.99H/M/S można ustawić

4. Czas chłodzenia: 0~9999.99H/M/S można ustawić

5. Czas cyklu: 1-9999 razy można ustawić;

7Główna konfiguracja:

1. Transformator centralnego ogrzewania, dwa zestawy 30 kVA:

(1) Pojemność nominalna: 30 kVA;

(2) Wpis znamionowy: 380V, 79A, wyjście znamionowe: 10V, 3000A;

3) Forma transformatora: poprzeczny środek, użytkowanie w pomieszczeniach;

2Amperometr: 3000.0A/5.0A dwa

3. transformator wysokiego prądu: 3000A, 0,5 stopnia; dwa

4. PID inteligentny stół kontroli temperatury: dwa (jeden do monitorowania temperatury próbki, a drugi do monitorowania temperatury otoczenia)

5Średnica 1,5 mm, długość 150 mm, dwie termopary opancerzone typu K (po jednej o łącznej długości 2 m i 10 m)

6Zestaw oprogramowania do testowania, który może ustawić sekcję programu ogrzewania i zapisać odpowiednie dane i krzywe

7Komputer.

8Kabina sterująca: jeden zestaw

9- Urządzenia badawcze: cztery grupy
