Maszyna do testowania deszczu z rurki wahadłowej do testowania wodoodporności wyrobów elektrycznych

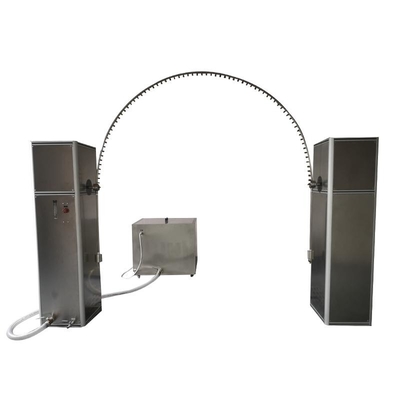

DX8321 urządzenie do badania deszczu w rurze wahadłowej

Wymogi techniczne dotyczące urządzeń do badań deszczu

1- Przestrzegać norm:

Oprogramowanie do badań deszczowych GB4208-93, GB10485, GB2423, 38-90, GB4706.32-2004 i IEC60529-2001 "Poziom ochrony obudowy (kod IP) " zostało zaprojektowane i wyprodukowane,i nadają się do badań wodoodporności produktów elektrycznych o drugiej liczbie cech 3 i 4 (IPX3, X4).

2. Główne parametry techniczne sprzętu

1. Napięcie stosowane przez urządzenie AC 220V±10%; częstotliwość: 50Hz±5%

2Rozmiar rurki huśtawkowej: R=1200mm, spełniające wymagania dotyczące zastosowania próbek 1300*800*800mm

3Materiał rury swingowej: stal nierdzewna SUS304 (średnica zewnętrzna ≥ 19 mm, grubość ściany ≥ 2 mm);

4Średnica otworu kroplówkowego: ¢0,4 mm, liczba otworów: 50 otworów IPX3, 75 otworów IPX4

5. Całkowity przepływ wody: IPX3: 3,5 L/min; IPX4:50,3 l/min

6. kąt dyszy: 120 stopni (IPX3), 180 stopni (IPX4)

7. kąt pomiędzy IPX3 a IPX4 może być przekształcony i wymieniony (metoda a w trójpoziomowej i czteropoziomowej wodoodporności)

8. kąt obrotu 120 stopni (IPX3), 360 stopni (IPX4)

9Zakres regulacji objętości wody: ≥0-10L/min (konfiguracyjny)

10. Czas oscylacji (2X120 stopni) podczas badania PX3 wynosi 4 s; czas oscylacji (2X180 stopni) wynosił 12 sekund podczas badania IPX4

11. Przepływ każdej dyszy wody wynosi 0,07L/min (regulowany), a przepływomierz pokazuje bezpośrednie odczyty

12. Czas badania: 0-999 min (wyregulowany)

13Średnica gramofonu: ≥1600 mm (regulowana wysokością); obciążenie gramofonu: ≥200 kg

14. Prędkość obrotowa: można ustawić

15. Przepływ wody może być bezpośrednio wyświetlany; Ciśnienie wstrzykiwacza wody może być odczytywane bezpośrednio przez miernik ciśnienia lub elektroniczny wyświetlacz

16. PLC + silnik krokany + ekran dotykowy (PLC + silnik krokany + układ sterowania ekranem dotykowym: kąt obrotu, prędkość obrotu i czas badania mogą być ustawione bezpośrednio na ekranie dotykowym)

17Po zakończeniu badania woda w rurze wodnej może być automatycznie usuwana.

18Główne ciało urządzenia kolumny otwartej jest wykonane z stali nierdzewnej SUS304

19. Przedstawić certyfikat weryfikacji ze strony trzeciej dla dostarczanego sprzętu.

3Pozostałe wymagania:

Dostawca zapewnia bezpłatną instalację, uruchomienie i szkolenie.
