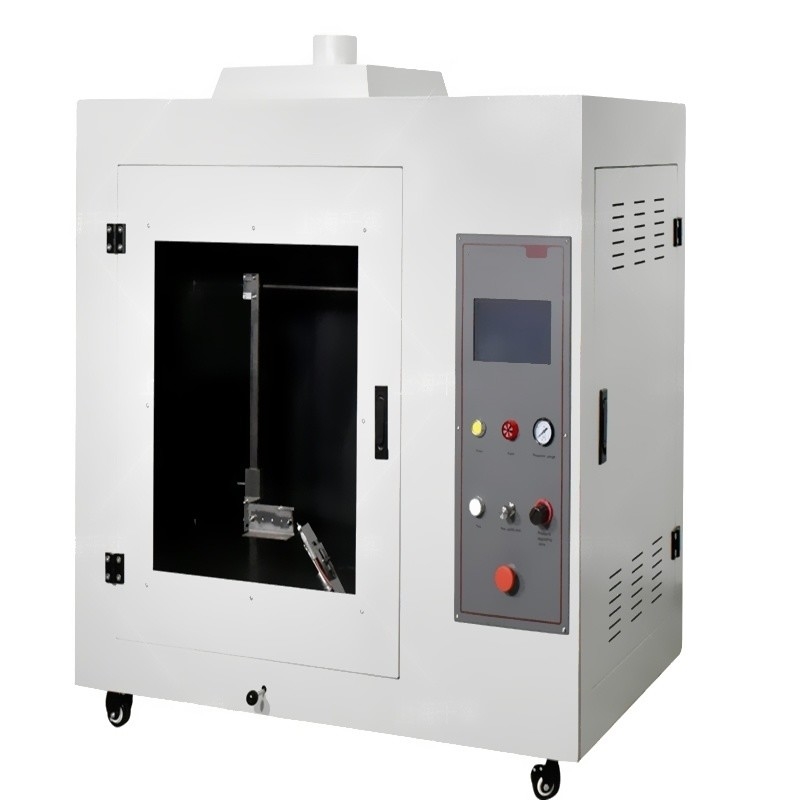

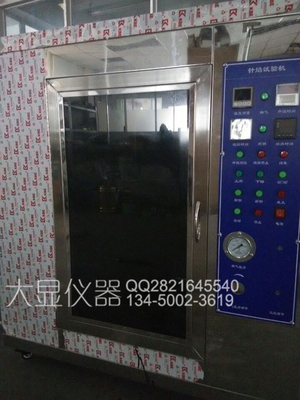

Szczegóły Produktu:
|
| Standardowy: | GB/T5169.5 | Zakres stosowania: | nadaje się głównie do komponentów, części i zespołów elektrycznych |
|---|---|---|---|
| Palnik: | Długość 35 mm, średnica wewnętrzna: 0,5 mm | Norma dotycząca rozpalania płomieni: | wysokość płomienia 12mm |
| Blok miedziany przenoszący ciepło: | Ф 4,0 x 6,0 mm | Objętość komory testowej: | 0,5M3, gł.×szer.×wys.: 60×95×90 cm |
| Wymiary zewnętrzne: | gł. × szer. × wys.: 61 × 120 × 105 cm | ||
| Podkreślić: | sprzęt do testowania płomieni igły,tester płomienia komponentów elektrycznych,Sprzęt do testowania drutu |
||
Zasada działania:
![]()
Ze względu na warunki awaryjne produktu, takie jak prąd zwarciowy płynący przez ścieżkę wycieku, przegrzewanie się elementów lub części, słaby kontakt itp., mogą powstać płomienie, które następnie mogą przeskoczyć na pobliskie części. Test płomienia igłowego symuluje małe płomienie generowane wewnątrz produktu w warunkach awaryjnych i ocenia zagrożenie pożarowe za pomocą technologii symulacji.
Normy testowe:
Zgodny z normami testowymi GB/T5169.5 i IEC60695-2-2 "Testowanie zagrożenia pożarowego dla produktów elektrycznych i elektronicznych - Część 2: Metody badań - Część 2: Test płomienia igłowego".
Zakres zastosowania:
Tester płomienia jest głównie odpowiedni dla elementów, części i zespołów produktów elektrycznych i elektronicznych, urządzeń gospodarstwa domowego, takich jak płyty okablowania, przełączniki odśrodkowe, gniazda szybkowarów itp.
Parametry techniczne:
Palnik: długość 35 mm, średnica wewnętrzna: 0,5 mm
Standard zapalania płomienia: wysokość płomienia 12 mm
Urządzenie do pomiaru temperatury:
Termopary są opancerzone Ф 0,5 mm typu K, temperatura pomiaru: 1050 ℃
Blok miedziany do wymiany ciepła: Ф 4,0x6,0 mm
Prędkość nagrzewania: 23,5 S przy 100-700 ℃
Objętość komory testowej: 0,5 M³, d×w×h: 60×95×90 cm
Wymiary zewnętrzne: d×w×h: 61×120×105 cm
Materiał obudowy zewnętrznej: stal nierdzewna lustrzana.
Dlaczego warto używać maszyny do testowania płomienia igłowego:
Ochrona przeciwpożarowa (zapobieganie pożarom, trudnopalność) jest od zawsze kwestią bezpieczeństwa społecznego. Wraz z poprawą poziomu gospodarczego Chin, świadomość ochrony przeciwpożarowej (zapobieganie pożarom i trudnopalność) również osiągnęła wysoki poziom. Dlatego zapobieganie pożarom i trudnopalność stały się priorytetem dla kraju! Dlatego też, używając produktów elektrycznych i elektronicznych, elementów i komponentów urządzeń gospodarstwa domowego, wymagamy również eksperymentu z płomieniem igłowym.
W jakich okolicznościach urządzenia gospodarstwa domowego, produkty elektryczne i elektroniczne nadają się do maszyn do testowania spalania płomieniem igłowym
Gdy metoda testu gorącego drutu lub metoda spalania poziomego pionowego nie nadaje się do małych części (lub komponentów), można zastosować metodę testu płomienia igłowego. Jeśli próbka testowa zapali się podczas testu gorącego drutu, wygenerowane zagrożenie pożarowe również musi zostać przetestowane płomieniem igłowym.
Uwaga: Ta maszyna do testowania płomienia igłowego jest jednym z zalecanych urządzeń dla centrów testowania urządzeń gospodarstwa domowego i podobnych urządzeń elektrycznych zgodnie z GB/T4706 i IEC60335-1
Normy referencyjne:IEC884-1, GB2099.1, VDE, IEC335, GB4706.1, GB5169.5, UL1694.
Opis techniczny:
Produkt ten opiera się na zastosowaniu produktów elektronicznych i elektrycznych. Ze względu na warunki awaryjne, takie jak prąd zwarciowy płynący przez ścieżki wycieku, przegrzewanie się elementów lub części, słaby kontakt itp., może spowodować płomienie. Może również przeskoczyć na pobliskie części. Ten test symuluje małe płomienie generowane wewnątrz produktu w warunkach awaryjnych i wykorzystuje technologię symulacji do oceny zagrożenia pożarowego. Gdy metoda testu gorącego drutu lub metoda spalania poziomego pionowego nie nadaje się do małych części (lub komponentów), można zastosować metodę testu płomienia igłowego. Jeśli próbka zapali się podczas testu gorącego drutu, wygenerowane zagrożenie pożarowe również musi zostać przetestowane płomieniem igłowym. Nadaje się do elementów i części produktów elektronicznych i elektrycznych, urządzeń gospodarstwa domowego, takich jak płyty okablowania, przełączniki odśrodkowe i gniazda szybkowarów.
Podstawowe specyfikacje:
1) Objętość wewnątrz skrzynki: ≥ 0,5 metra sześciennego, z drzwiczkami obserwacyjnymi ze szkła
2) Paliwo: gaz testowy
3) Specyfikacje palnika: ponad 35 mm długości, średnica wewnętrzna Ø 0,5 mm ± 0,1 mm, średnica zewnętrzna nie przekraczająca Ø 0,9 mm
4) Wysokość płomienia: 12 mm ± 1 mm regulowana
5) Temperatura płomienia: W ciągu 23,5 ± 1 S, czas wzrostu od 100 ℃ do 700 ℃
6) Timer: regulowany w zakresie 0 ~ 99 minut i 99 sekund, z regulowanym czasem spalania i zarejestrowanym czasem trwania spalania
7) Urządzenie zabezpieczające: Maszyna jest wyposażona w urządzenie alarmowe wycieku gazu. Gdy stężenie gazu przekroczy normalną wartość, urządzenie alarmowe wyda dźwięk i światło alarmowe, odetnie dopływ gazu i uruchomi system wydechowy w celu odprowadzenia gazu z wnętrza skrzynki testowej, dopóki jakość powietrza wewnątrz skrzynki nie powróci do normalnej wartości
8) Cechy produktu: Komora spalania tego testera jest malowana elektrostatycznie, co zapewnia piękny wygląd i jest odporna na korozję dymem i gazem. Cyfrowy wyświetlacz czasu, trójwymiarowy regulowany uchwyt, zautomatyzowany system sterowania, niezależna wentylacja, wygodna obserwacja i rejestracja, stabilność i niezawodność.
9) Zasilanie: AC220V/50Hz
