Szczegóły Produktu:
|
Standardowy: | BS6387 | Zakres stosowania: | nadaje się do kabli w izolacji mineralnej o napięciu znamionowym nie przekraczającym 450/750V, |
---|---|---|---|
Źródło ciepła: | rurowy palnik gazowy o długości 610 milimetrów | Pomiar temperatury: | W pobliżu wlotu powietrza umieszczony jest termometr pancerny o średnicy 2 mm |
Próbka: | to przekrój gotowego produktu nie mniejszy niż 1200 mm | Napięcie testowe: | 200-1000 V |
Podkreślić: | Maszyna do testowania kabli izolowanych mineralnie,Maszyna do testowania płomieni deszczu,Maszyna do badania wibracji uderzeniowej |

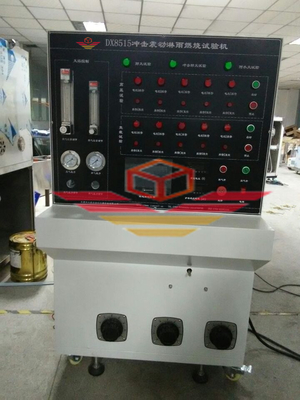

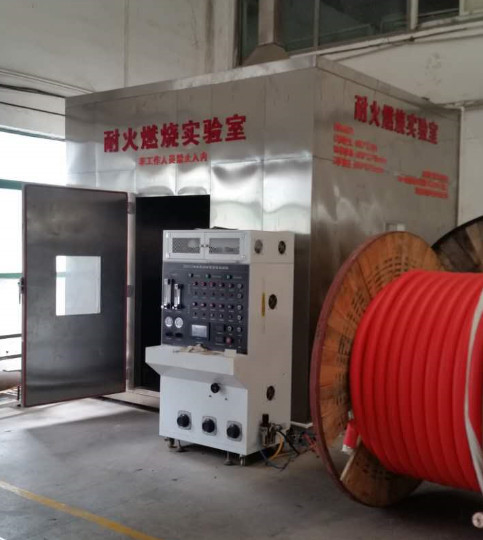

DX8515 Badanie spalania deszczu w wyniku wstrząsówWydanieMaszyna
Wprowadzenie:
Wymagania dotyczące wydajności tej maszyny badawczej obejmują badanie odporności na ogień, badanie odporności na ogień przez opryskiwanie wodą oraz badania mechaniczne odporności na ogień.Jest odpowiedni do kabli izolowanych minerałami o napięciu nominalnym nieprzekraczającym 450/750V, i może utrzymywać integralność obwodu przez długi czas w warunkach płomienia.
Zgodne z normami:
Spełnia wymagania normy badawczej brytyjskiej normy BS6387 dotyczącej kabli ognioodpornych "Specifikacja wymogów dotyczących wydajności kabli w celu utrzymania integralności obwodu w warunkach pożaru".
Skład sprzętu:
Badanie odporności ogniowej: próba odporności ogniowej obejmuje następujące elementy: system podtrzymania kabli, urządzenie wykrywania ciągłego, źródło ciepła itp.;
2. Urządzenie wykrywające ciągłość: podczas badania prąd może przejść przez wszystkie rdzenie kabla,jeden trójfazowy transformator gwiazdkowy podłączony lub trzy jednofazowe transformatory (lub jeden jednofazowy transformator), jeżeli badanie dotyczy jednego kabla rdzenia) i posiada wystarczającą pojemność do utrzymania maksymalnego dopuszczalnego prądu przecieku 3A przy napięciu badawczym.Podłącz lampę do każdego przewodu rdzenia na drugim końcu kabla i obciążenie prądem blisko 0.25A przy napięciu znamionowym kabla.
3Źródło ciepła:
3. Temperatura i czas badania płomienia: (patrz BS6387 poziom spalania)
A 650 °C ± 40 °C -3 godziny
B 750 C ± 40 °C -3 godziny
C 950. C ± 40 °C -3 godziny
S 950. C ± 40 °C -20 minut
4Próbka: Próbką jest sekcja produktu gotowego o długości nie mniejszej niż 1200 mm, z odcięciem od każdego końca 100 mm osłony i osłony.Przewody na obu końcach kabla powinny być podłączone elektrycznie.
5. Napięcie badawcze: 200-1000 V
* BS6387 stopień opóźniający płomień wymaga przejścia eksperymentów spalania poziomego, eksperymentów spryskiwania wodą i eksperymentów spalania wibracji mechanicznych.
Badanie spalania poziomego: stopień A 650 °C/3h, stopień B 750 °C/3h, stopień C 950 °C/3h i stopień S 950 °C/3min.Poziom wskazuje na brak awarii po spaleniu przy napięciu 300 V przez 3 godziny w temperaturze 650 °C; poziom B oznacza brak awarii po spaleniu przy napięciu 300 V przez 3 godziny w temperaturze 750 °C; poziom C oznacza brak awarii po spaleniu przy napięciu 300 V przez 3 godziny w temperaturze 950 °C;Poziom S oznacza brak awarii po spaleniu przy napięciu 300 V przez 3 minuty w temperaturze 950 °C.

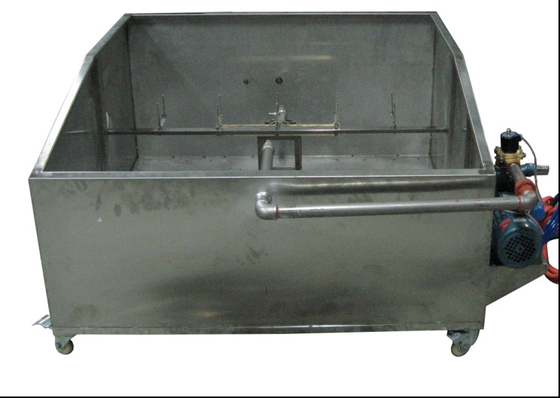

Badanie spalania przez rozpylanie wody: podzielone na poziomy W, wskazujące, że nie występuje awaria po zastosowaniu napięcia 300 V do spalania przez 15 minut, a następnie rozpylanie wodą do spalania przez 15 minut.
Badanie spalania w wyniku uderzeń wibracyjnych: podzielone na poziom X 650 °C/15min, poziom Y 750 °C/15min i poziom Z 950 °C/15min.Poziom X oznacza wibracje mechaniczne w wyniku uderzenia bez awarii przez 15 minut co 30 sekund przy zastosowaniu napięcia 300 V podczas spalania w temperaturze 650 °C.; poziom Y oznacza stosowanie napięcia 300 V w temperaturze 750 °C podczas spalania i drgania mechanicznego w wyniku wstrząsu co 30 sekund przez 15 minut bez awarii;Poziom Z odnosi się do drgań mechanicznych w wyniku wstrząsu co 30 sekund przez 15 minut bez awarii przy zastosowaniu napięcia 300 V w temperaturze 950 °C podczas spalaniaNajwyższym poziomem modelu wymaganym przez BS6387 jest CWZ.
2Badanie odporności na wodę i ogień: system podtrzymania kabli, urządzenie wykrywania ciągłego, źródło ciepła

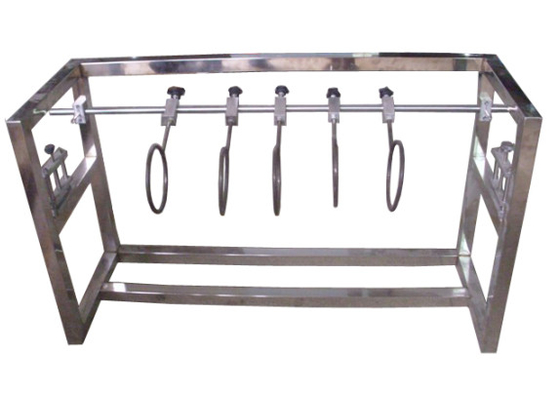

1System podtrzymywania kabli: Kabel jest podłączony do metalowego uchwytu składającego się z dwóch sztywnych płyt o szerokości 25 mm, które są mocowane metalowymi zaciskami o odległości 200 mm.Kabel jest podłączony do uchwytu, a wszystkie metalowe ramy są uziemione.
2. Urządzenie wykrywające ciągłość: podczas badania przepuszczamy prąd przez wszystkie rdzenie kabla, trzy jednofazowe transformatory,i mają wystarczającą pojemność do utrzymania maksymalnego dopuszczalnego prądu wycieku 3A przy napięciu badawczym. Podłącz lampę do każdego drutu rdzeniowego na drugim końcu kabla i naładować prąd zbliżony do 0,25A przy napięciu nominalnym kabla.
3Źródło ciepła:

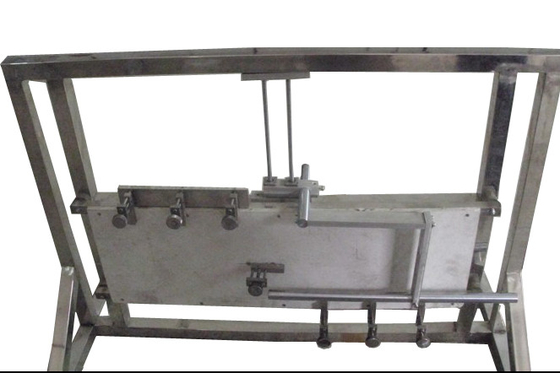

3, mechaniczne drgania i odporność na ogień: obejmujące następujące części urządzenia badawczego, jak pokazano na rysunku 5, mocujące elementy w odpowiednich pozycjach ramy z szczelinami.
Kabel jest mocowany na pionowej ścianie i mocowany na stalowej płytce z wykorzystaniem materiałów odpornych na ciepło i niepalnych;Transformator łączy bezpiecznik z lampą, aby wskazać, że obwód jest ciągły; urządzenie wibrujące; źródło ciepła.
1Ściana i jej montaż: ściana składa się z materiałów odpornych na ciepło i opóźniających płomień i jest mocowana na dwóch horyzontalnych belkach stalowych,Jeden na górze deski, a drugi na dole deski.Ta deska ma około 900 mm długości, 300 mm szerokości i 9 mm grubości, a całkowita masa ściany (tj. deski z ramą nośną) wynosi 10 ± 2 kg.Każda belka stalowa jest kwadratową rurą stalową o długości około 1 m i 25 mmJeżeli wymagany jest materiał wypełniający, musi on zostać umieszczony wewnątrz stalowej belki. Górną belkę stalową należy zamocować na płytce tak, aby jej górna powierzchnia była równa górnej krawędzi płyty.Każda stalowa belka i płytka ma poziome otwór na zewnętrznym krawędzi, a jego dokładna pozycja zależy od specyficznych wymagań podkładki i ramy podkładkowej.o średnicy około 32 mm i grubości 20 mm.
2.Urządzenie wykrywania ciągłości: podczas badania przepuszczamy prąd przez wszystkie rdzenie kabla, trzy jednofazowe transformatory,i mają wystarczającą pojemność do utrzymania maksymalnego dopuszczalnego prądu wycieku 3A przy napięciu badawczym. Podłącz lampę do każdego drutu rdzeniowego na drugim końcu kabla i naładować prąd zbliżony do 0,25A przy napięciu nominalnym kabla.
3Źródło ciepła:
ciepło: płomienie w kształcie paska o długości 400 mm mogą spalić próbki kabli do 400 mm. Zestaw płomienia można regulować tak, aby zapewniał jasny płomień o temperaturze 650 ± 40 °C,
Pomiar temperatury: termometr opancerzony o średnicy 2 mm, z odcinkiem termometru przechodzącym przez ścianę oddaloną o 8 mm do 10 mm od ściany.Temperatura jest mierzona w następującej procedurze:: na jednym końcu pręta stalowego o niskiej zawartości węgla przymocowany jest termometr o średnicy 3 mm ± 5% i długości 300 mm, który umożliwia pomiar temperatury pręta.Trzymaj kij i zbliżyć się do płomienia, aby utrzymać odległość od 40 mm do 50 mm od płomieniaPrzy temperaturze płomienia 950 °C temperatura pręta stalowego może osiągnąć 400 °C w ciągu 10 do 20 lat.temperatura pręta może osiągnąć 400 ° C w 20 do 40
4. Temperatura i czas badania płomienia: Temperatura badania musi być wybrana z poniższej tabeli:
X 650 ± 40 °C
Y 750 ± 40 °C
Z 950 ± 40 °C
4Urządzenie drgające: Urządzenie drgające składa się z pręta ze stali niskoemisyjnej (średnica 25 mm ± 5%, długość 600 mm ± 5%).Wzdłużna sekcja pręta jest równoległa do ściany i 200 mm wyższa od górnej części ścianyWłókno dzieli ją na dwie części, 200 mm i 400 mm, z dłuższą częścią skierowaną w stronę ściany.jak pokazano na rysunku 5.
5Próbka: Próbką jest przecinek kabla o długości nie mniejszej niż 1200 mm, z odłączeniem 100 mm obudowy i osłony z każdego końca.Przewody na obu końcach kabla powinny być odpowiednio przygotowane zgodnie z połączeniami elektrycznymi i zaleceniami producentaKabel musi być zgięty na dwie sekcje, które są w przybliżeniu równe w długości i równoległe od środka.gdzie D oznacza zewnętrzną średnicę kabla. Uformować kabel w kształcie Z, z poziomą odległością 13D między stałymi końcami, jak pokazano na rysunku 6.
6Kabel musi być mocowany do ściany miedzianymi zaciskami, a montaż specjalnych kabli należy odwołać się do producenta.Przycisk musi być mocowany na dwóch zakrzywionych części kabla, przy czym środkowa część zakrętu jest pionowa: w części, w której kabel staje się poziomy, odległość między sąsiednimi zaciskami jest równa, około 150 mm do 200 mm.
napięcie badawcze: 200-1000 V
