Maszyna do pomiaru uwalniania gazu z kwasu halogenowego Przesyłowość przewodów i kabli Halogen PH

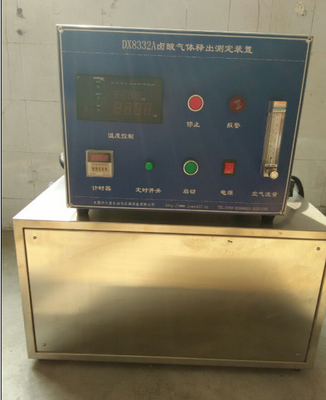

DX8332AHurządzenie do pomiaru uwalniania gazu kwasu alogenowego

Sprzęt do badań halogenów, pH i przewodności drutów i kabli IEC 60754 Część 1& 2

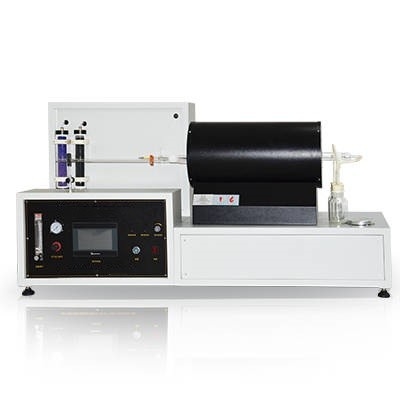

IEC 60754-1 Kable elektryczne Tester gazowy kwasów halogenowych

Zakres stosowania:

Jest odpowiedni do określania całkowitej ilości gazu kwasowego halogenowego dla kabli opóźniających płomień o niskiej i wolnej od halogenów temperaturze oraz do pomiaru pH i przewodności w celu określenia kwasowości gazów.

Skład sprzętu:

1. Piece rurowe: skuteczna długość i średnica komory grzewczej wynoszą 600×ф42mm i są wyposażone w regulowany system grzewczy elektryczny.

2. Rurka spalania:

1Materiał: rurka ogniotrwała z dwutlenku krzemu, odporna na gazy żrące.

2Specyfikacje: średnica wewnętrzna wynosi 40 mm, długość strony wejściowej pieca rurkowego wynosi 60 ~ 200 mm, a długość strony wyjściowej wynosi 60 ~ 100 mm, pozostawiając lukę do rozszerzania ogrzewania.

3- Paląca się łódź:

1Materiał: stopiona rurka krzemianowa.

2Specyfikacje: długość 100 mm, szerokość 25 mm, głębokość 10 mm.

3Metodę karmienia łodzi palącej: przyjmuje się metodę ciągnięcia magnesem sztabowym i płatyną.

Po czwarte, zbieranie gazu: wybierane są dwie butelki: jedna z nich jest wyposażona w magnesową mieszarkę i zawiera 220 ml roztworu wodorotlenku sodu.

5System dostaw gazu:

1Przepływ powietrza: 20 ml~200 ml regulowany

2. Sprężarka (swoja firma dostarcza własną)

6. Próbki: 500 mg~1000 mg

7- określenie zawartości kwasu halogenowego:

1* Bilans analityczny: dokładność wynosi 0,1 mg

2Cyfrowy pH: dokładność 0,02 PH

3. Miernik przewodności: zakres pomiarowy: (0~1×105) μS/cm

Wprowadzenie:

. IEC 60754-1, 2 Kable elektryczne Tester uwalniania kwasu halogenowego, Tester korozji kabli mierzy objętość gazu kwasu halogenowego (IEC 60754-1), stężenie pH ((PH Meter, jony wodoru, IEC 60754-2),Przewodność (IEC 60754-2) i itd. z drutu (kabla) przez ciepło promieniujące w piecu rurowym (IEC 60754-1): 800°c, IEC 60754-2: 950°c);

. W szczególności, IEC 60754-1, 2 Kable elektryczne Halogen Tester Tester uwalniania kwasu kwasu, Tester korozji kablowego może testować zarówno IEC 60754-1 i IEC 60754-2 standardów przez jeden sprzęt i funkcji wyboru trybu;

. IEC 60754-1 jest kablówka wolna od halogenów pochodząca z i włączając polimer do związków halogenowanych na podstawie związków dodatków emitowanych podczas spalania, z wyjątkiem hydracydów fluoryzacyjnych,jest miarą objętości gazu halogenowegoIEC 60754-2 jest dla kabli elektrycznych lub optycznych z związków emitowanych podczas spalania gazu do pomiaru granicy utleniania.niezawodność i wygodność użytkownika w wstawianiu automatycznych urządzeń do podawania do łodzi spalinowych, skrętowy szlak do łatwego umieszczania próbki, ustawienie automatycznego zegarka, filtrowanie powietrza itp.;

Standardy odniesienia:

. IEC 60754-1 Edycja 2.0 b:1994: Badanie gazów powstałych podczas spalania materiałów z kabli - Część 1: Określenie ilości gazu halogenowo-kwasu

. IEC 60754-2 ed. 1.0 b:1991: Badania gazu wytworzonego podczas spalania kabli elektrycznych - Część 2:Określenie stopnia kwasowości gazów powstałych podczas spalania materiałów pobranych z kabli elektrycznych poprzez pomiar pH i przewodności.

KS C IEC 60754-1: Badania gazów powstałych podczas spalania kabli elektrycznych - Część 1: Pomiar ilości gazu halogenokwasu.

KS C IEC 60754-2: Badania gazów wytworzonych podczas spalania kabli elektrycznych - Część 2: Badanie korozyjności poprzez wytwarzanie gazów spalania.

. KWS 409 : Drut przeciwpożarowy (odporność na ogień) - 5.12 Kaustyczność gazu spalania.

Specyfikacje:

Piekarnik rurkowy:

- W przypadku części grzewczej pieca, długość jest 500 mm, a średnica wewnętrzna 40 mm. Zawiera również elektrycznie sterowany system grzewczy ((Kontrolownik temperatury).

Rurka (Pyrex):

- Przeciwpożarowa rurka jest stosowana w piecu do ochrony rurki przed korozyjnymi gazami.Wewnętrzna średnica rury krzemianowej wynosi 38 mm, a długość rury wynosi 150 mm od wejścia do pieca, a rurka wystaje w odległości 100 mm od wyjścia.

Łódź spalinowa:

- 98 mm (Długość) * 15 mm ( Szerokość) * 12 mm (Głębokość); każda łódź jest używana tylko trzy razy przed spalaniem lub recyklingem.

butelka do prania gazem:

- Wysokość płynu na końcu rurki powinna wynosić 100 ~ 120 mm w każdej butelce.

System podawania powietrza:

- Gaz stosowany do spalania jest powietrzem, a natężenie przepływu powietrza wstrzykiwającego się do rury jest regulowane w zależności od rzeczywistego wewnętrznego przekroju poprzecznego rury.Prędkość przepływu powietrza przez próbkę wynosi 378 ml/min ±10%..

Rozmiar:

- 1220mm ((W) * 450mm ((D) * 560mm ((H)

Piekarnik:

- 500 mm ((w) * 300 mm ((D) * 38 mm ((H)

Węzeł szklany:

- 700 mm (szerokość) * 37 (wewnętrzna dia)

Zasilanie:

- 220V, 60HZ, 10A

Poziom:

- 60 kg.

Użytkownictwo:

- Kompresor powietrza,

Nazwa pozycji:

- IEC 60754-1,2 Elektryczny tester uwalniania gazu z kwasem halogenowym, tester korozji kabli
