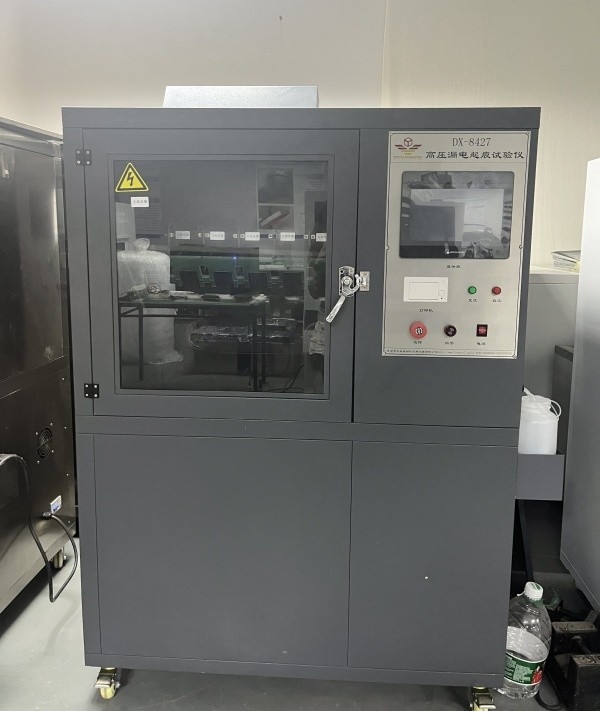

Maszyna do badania śladów wycieków wysokiego napięcia

Maszyna do badania śladów wycieków wysokiego napięcia
Maszyna do badania śladów wycieków wysokiego napięcia Maszyna do badania śladów wycieków wysokiego napięcia

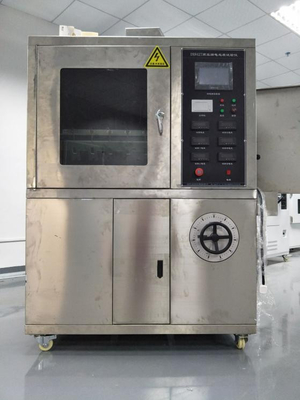

Duży Obraz :  Maszyna do badania śladów wycieków wysokiego napięcia

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: DAXIAN
Orzecznictwo: GB/T6553-2014
Numer modelu: DX8427
Zapłata:
Minimalne zamówienie: jeden zestaw
Cena: Negocjowalne
Szczegóły pakowania: Drzewna obudowa
Czas dostawy: 15 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, , gotówką
Możliwość Supply: 15 zestawów miesięcznie

Maszyna do badania śladów wycieków wysokiego napięcia

Opis
Standardowy: GB/T6553-2014/IEC60587-1984 Zakres stosowania: nadaje się do badania odporności produktów elektrycznych i elektronicznych, sprzętu gospodarstwa dom
Elektroda: 0.5 mm grubości Materiał: Stal nierdzewna
Napięcie testowe: Bezstopniowa regulacja 100 V-6000 V Waga: około 200 kg
Wymiary instrumentu: 1200L * 750W * 1800H (mm), długość 750 * szerokość 1180 * wysokość 1760mm, drewniana skrzynia 890 *
Podkreślić:

Tester wycieku wysokonapięciowego

,

Urządzenie do testowania ścieżek upływu dla gumy

,

Urządzenie do testowania gumy wysokiego napięcia

DX8427 HMaszyna do testowania śladów wyładowań wysokiego napięcia

Maszyna do badania śladów wycieków wysokiego napięcia

1,SZakres zastosowania:

Głównie nadaje się do badania odporności wyrobów elektrycznych i elektronicznych, sprzętu AGD i ich materiałów na ślady wyładowań i korozję, symulując zastosowanie zanieczyszczeń ciekłych i próbek na powierzchni pochyłej przy częstotliwości sieciowej (48 Hz - 62 Hz). Ocena poziomu odporności materiałów izolacyjnych elektrycznych stosowanych w trudnych warunkach środowiskowych poprzez pomiar odporności na elektryzację i korozję. Pod wpływem wilgoci i zanieczyszczeń w produktach elektrycznych może wystąpić wyciek izolacji między częściami naładowanymi o różnej polaryzacji lub między częściami naładowanymi a uziemionym metalem. Powstały łuk może spowodować przebicie, zwarcie lub erozję materiału z powodu wyładowania, a nawet doprowadzić do pożaru. Ten tester jest testem destrukcyjnym, który symuluje powyższą sytuację na materiałach izolacyjnych, używany do pomiaru i oceny względnej odporności na ślady wyładowań i znakowanie izolatorów pod działaniem pola elektrycznego i wody zawierającej zanieczyszczenia przy określonym napięciu. Nadaje się do stałych materiałów izolacyjnych elektrycznych i ich produktów w produktach elektrycznych i elektronicznych, sprzęcie AGD, takich jak gniazda przekaźników, osłony przełączników konwersji, styczniki itp.

2, Zgodność ze standardami:

Zgodnie z wymaganiami GB/T6553-2014/IEC60587-1984 "Metoda badania oceny odporności materiałów izolacyjnych elektrycznych na ślady wyładowań i korozję w trudnych warunkach środowiskowych" oraz DL/T810-2002 "Warunki techniczne dla izolatorów kompozytowych wiszących prętowych ± 500kV DC", symulacyjne pozycje badawcze określone w normie dla AC/DC Leakage Tracing Test of Insulation Materials, mające zastosowanie do gumy, tworzyw sztucznych i innych materiałów izolacyjnych elektrycznych, takich jak metoda płaszczyzny pochyłej. Norma dla pięciu zestawów testerów gumy silikonowej i testerów silikonowych

Parametry techniczne:

Elektroda: grubość 0,5 mm Materiał: stal nierdzewna;

Odległość między górną a dolną elektrodą: 50,0 mm ± 0,1;

Napięcie testowe: płynnie regulowane 100 V-6000 V;

Regulator napięcia: Wyjście: regulowane od 0 ~ 250 V, o mocy 5 KVA;

Przy prądzie obwodu 60 mA, odciąć wyjście napięcia;

Czas testu: 6 godzin;

Dokładność kroplówki: 0,5%;

Stabilność napięcia: ± 1%;

Wysokiej precyzji regulator napięcia: Wyjście AC220V. Moc 6000W. Dokładność ± 1%;

Transformator testowy: Moc 5 KVA. Maksymalne napięcie wyjściowe AC6000V (lub opcjonalnie DC6000V);

Wykrywanie śladów wyładowań: Zgodnie z normą GB/T6553-2003/4.1.2, zastosuj napięcie (2,5 kV, 3,5 kV i 4,5 kV) i dozuj zanieczyszczony płyn z określoną prędkością przepływu. Jeśli prąd jest poniżej 60 mA przez 6 godzin bez przepływu, uważa się to za zaliczone;

Urządzenie dozujące: wykorzystuje precyzyjną pompę perystaltyczną Ralph, z zakresem przepływu 0,00185-20 mililitrów na minutę, prędkością roboczą 0,1-50 obrotów na minutę i błędem dokładności przepływu mniejszym niż 0,5%;

Napięcie wyjściowe: AC/DC (przełączalne)

Obudowa: Wykonana ze stali nierdzewnej SUS304 (powierzchnia szczotkowana);

Zbiornik na ścieki wykonany ze stali nierdzewnej 316 i wyposażony w urządzenie uszczelniające.

Objętość 0,56 m3, objętość komory: 900L * 650W * 950H (mm);

Wymiary przyrządu: 1200L * 750W * 1800H (mm), długość 750 * szerokość 1180 * wysokość 1760 mm, skrzynia drewniana 890 * 1320 * 1900

Waga: około 200 KG

Urządzenie sterujące: Przyjęcie sterowania PLC + sterowania ekranem dotykowym Taiwan Weinview, precyzyjne sterowanie, prosta obsługa, w pełni humanizowany projekt, automatyczne generowanie raportów po teście, a drukarka termiczna na panelu może drukować wyniki testów w odpowiednim czasie;

Liczba grup testowych: Pięć grup (podczas testu jedna pompa kontroluje jedną grupę kropli, a proces testowania nie wpływa na siebie, co nie jest powszechne na rynku, gdy jedna pompa kontroluje pięć grup) (można testować oddzielnie lub razem)

Kroki testowe:

Przygotowanie eksperymentu: O ile nie określono inaczej, eksperyment powinien być przeprowadzony w temperaturze otoczenia (23 ± 2) ℃, z pięcioma próbkami testowanymi dla każdego materiału. Podczas instalacji próbki matowa powierzchnia testowa powinna być skierowana w dół, pod kątem 45° do płaszczyzny poziomej. Jak pokazano na Rysunku 3b, odległość między dwiema elektrodami wynosi (50 ± 0,5) mm

Uwaga:Do każdego eksperymentu należy używać nowych podkładek z bibuły filtracyjnej.

Najpierw wstrzyknąć zanieczyszczony płyn do wyściółki z bibuły filtracyjnej, aby w pełni zwilżyć bibułę filtracyjną. Dostosować przepływ zanieczyszczonego płynu i skorygować przepływ zgodnie z przepisami Tabeli 1. Obserwować przepływ przez co najmniej 10 minut, aby upewnić się, że zanieczyszczony płyn płynie stabilnie po powierzchni próbki między dwiema elektrodami. Zanieczyszczony płyn powinien wypływać z otworu osiowego górnej elektrody, a nie przelewać się z boku lub z góry bibuły filtracyjnej.

Zastosuj napięcie

Metoda 1: Metoda śledzenia ze stałym napięciem.

Gdy zanieczyszczony płyn płynie równomiernie z prędkością przepływu określoną w Tabeli 1, zamknąć przełącznik i zwiększyć napięcie do jednej z bardziej odpowiednich wartości 2,5 kV, 3,5 kV lub 4,5 kV. Rozpocząć pomiar czasu i utrzymać stałe napięcie przez 6 godzin.

Jeśli konieczne jest testowanie przy wyższym lub niższym napięciu, należy pobrać kolejny zestaw pięciu próbek dla każdego preferowanego napięcia testowego do przeprowadzenia testu.

Stałe napięcie śladu wyładowań to najwyższe napięcie, przy którym wszystkie pięć próbek nie uległo uszkodzeniu po poddaniu działaniu przez 6 godzin.

Materiały klasyfikuje się w następujący sposób:

Poziom 1A0 lub 1B0: Zgodnie ze standardem oceny A lub standardem oceny B, jeśli jakakolwiek próbka ulegnie awarii w ciągu 6 godzin przy 2,5 kV;

Poziom 1A2,5 lub 1B2,5: Jeśli wszystkie pięć próbek może wytrzymać napięcie 2,5 kV przez 6 godzin, a jakakolwiek próbka ulegnie awarii w ciągu 6 godzin przy 3,5 kV;

Poziom 1A3,5 lub 1B3,5: Jeśli wszystkie pięć próbek może wytrzymać napięcie 3,5 kV przez 6 godzin, a jakakolwiek próbka ulegnie awarii w ciągu 6 godzin przy 4,5 kV;

Poziom IA4,5 lub 1B4,5: Jeśli wszystkie pięć próbek może wytrzymać napięcie 4,5 kV przez 6 godzin; W każdym przypadku należy zgłosić maksymalną głębokość erozji

Metoda 2: Metoda śledzenia ze stopniowo zwiększanym napięciem:

Wybierz napięcie początkowe o wartości będącej wielokrotnością 250 V, zaczynając od początku, tak aby nie było naruszenia standardu oceny A (prąd przekraczający 60 mA) przed trzecim poziomem napięcia (może być wymagany wstępny test). Gdy zanieczyszczony płyn płynie równomiernie z określoną prędkością przepływu, zamknąć przełącznik i zwiększyć napięcie do wybranej wartości, utrzymać napięcie przez 1 godzinę, a następnie stopniowo zwiększać napięcie o 250 V co godzinę, aż do wystąpienia uszkodzenia zgodnie ze standardem oceny A, i zarejestrować je. Wraz ze wzrostem napięcia, prędkość przepływu zanieczyszczonego płynu i wartość rezystancji rezystora szeregowego powinny również wzrosnąć zgodnie z przepisami Tabeli 1.

Stopniowo zwiększane napięcie elektrochemiczne to najwyższe napięcie, przy którym wszystkie pięć próbek nie uległo uszkodzeniu po poddaniu działaniu przez 1 godzinę.

Materiały klasyfikuje się w następujący sposób:

Poziom 2Ax, gdzie x to najwyższe napięcie, jakie badany materiał może wytrzymać, wyrażone w kV.

Uwaga 1: Nieuchronnie wystąpi znaczące zjawisko migotania. Jeśli nie, należy dokładnie sprawdzić obwód, przepływ zanieczyszczonego płynu i rezystywność zanieczyszczonego płynu.

Migotanie odnosi się do małego łuku od żółtego do białego (czasami niebieskiego w przypadku niektórych materiałów) pojawiającego się bezpośrednio nad zębami dolnej elektrody w ciągu kilku minut od przyłożenia napięcia.

Chociaż wyładowanie może przeskakiwać z jednego zęba na drugi, zanim ostatecznie pojawi się stabilny, mały, jasny "punkt gorący", wyładowania te zasadniczo odbywają się w sposób ciągły. Te "punkty gorące" mogą spalić powierzchnię próbki i ostatecznie doprowadzić do uszkodzenia elektrochemicznego. Szybkie wyładowania na powierzchni próbki między dwiema elektrodami mogą nie powodować śladów wyładowań.

Znaczące zjawiska migotania można również obserwować za pomocą oscyloskopu katodowego. Sygnał można uzyskać z obu końców rezystora (takiego jak 3301Z, 2W) połączonego szeregowo z urządzeniem nadprądowym.

Normalne migotanie można zaobserwować na ciągłej, ale nierównej i przerywanej fali prądu o częstotliwości sieciowej w każdym półokresie.



Uwaga 2: Przed dotarciem śladu wyładowań do górnej elektrody, gdy przez ślad przewodzący i elektrolit zatrzymany na powierzchni próbki przepływa prąd 60 mA, urządzenie nadprądowe powinno zostać aktywowane.

Uwaga 3: Głębokość erozji należy zmierzyć po zeskrobaniu lub zastosowaniu innych metod w celu usunięcia zdegradowanej izolacji i zanieczyszczeń. Należy uważać, aby nie usunąć nieuszkodzonego materiału testowego.

Instrument ten został zaprojektowany ściśle zgodnie z normami GB/T6553-2003 i IEC60587-2007.

Norma bazowa: GB/T6553-2014/IEC60587:2007 Metoda badania oceny odporności materiałów izolacyjnych elektrycznych na ślady wyładowań i korozję w trudnych warunkach środowiskowych

Metoda 1: Metoda śledzenia ze stałym napięciem;

Metoda 2: Metoda śledzenia ze stopniowo zwiększanym napięciem.

Najnowsza norma GB/T6553-2014/IEC60587:2007

Główne różnice między GB/T6553-2014 a GB/T6553-2003:

Niniejsza norma została opracowana zgodnie z zasadami podanymi w GB/T 1.1-2009.



Niniejsza norma zastępuje GB/T 6553-2003W porównaniu z GB/T 6553-2003, główne zmiany w tej normie są następujące:

— Nazwa niniejszej normy została zmieniona na „Metoda badania oceny odporności materiałów izolacyjnych elektrycznych na ślady wyładowań i korozję w trudnych warunkach środowiskowych”;

— Częstotliwość sieciowa została zmieniona z „48 Hz - 62 Hz” na „45 Hz - 65 Hz” (patrz rozdział 1, wydanie z 2003 r. rozdział 1);

— Czyszczenie próbki jest jasno określone w przygotowaniu próbki (patrz 3.2, wersja z 2003 r. 3.2);

— Zmiana „... może zadziałać przy przekroczeniu 60 mA przez 2 sekundy...” na „... może zadziałać przy przekroczeniu 60 mA lub 6 mA przez 2 do 3 sekund...” (patrz 4.1.4 wersji 4.1.4, 2003);

— Dodano „4.6 urządzenie wentylacyjne” (patrz 4-6);

— Zmiana „pod kątem 45° do poziomu” na „pod kątem 45° ± 2° do poziomu” i dodanie treści „pięć próbek można testować razem lub niezależnie” (patrz 5.1.2 wersji 5.1.2, 2003);

— Dodano treść „wspornik” i „przykłady ilustrowane” (patrz 5.1.3 wersji 5.1.3, 2003);

Niniejsza norma 5.4 zastępuje treść standardu oceny punktu końcowego w rozdziale 1 GB/T 6553... 2003 i dodaje treść „Gdy próbka ma otwory z powodu skoncentrowanej erozji lub zapali się, uważa się, że osiągnęła punkt końcowy” (patrz rozdział l wersji 5.42003).

Metoda tłumaczenia zastosowana w niniejszej normie jest równoważna zastosowaniu IEC 60587:2007

.Niniejsza norma została zaproponowana przez Chińskie Stowarzyszenie Przemysłu Elektrycznego.

Niniejsza norma podlega jurysdykcji Krajowego Komitetu Technicznego ds. Oceny i Standaryzacji Materiałów Izolacyjnych Elektrycznych i Systemów Izolacyjnych (SAC/TC 301).

Główne jednostki opracowujące niniejszą normę to Guilin Electric Appliance Science Research Institute Co., Ltd., Shenzhen Institute of Standards and Technology, Guangdong Biaomei Silicon Fluoride New Materials Co., Ltd. oraz Beijing Institute of Electrical Technology and Economics in the Machinery Industry.

Główni autorzy niniejszej normy to Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying i Guo Liping.

Poprzednie wersje niniejszej normy zostały opublikowane w następujący sposób:

— GB/T 6553-1986, GB/T 6553-2003.
