Maszyna do testowania ciepłych drutów dla produktów elektrycznych do testowania stabilności produktów elektronicznych i elektrycznych

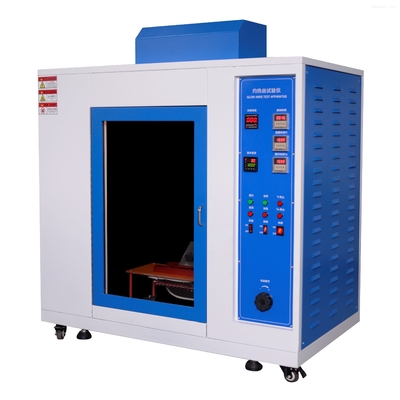

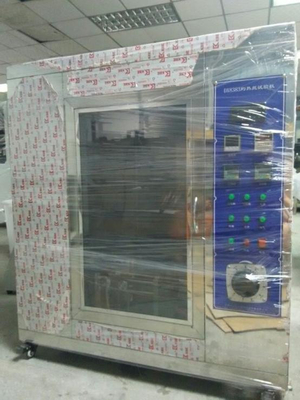

DX8383 Maszyna do testowania gorącego drutu

Wprowadzenie: Badanie gorącego drutu jest. Gorący drut sam w sobie jest w rzeczywistości pierścieniem drutu o stałej specyfikacji oporu. Podczas badania musi być podgrzany do określonej temperatury przez prąd,tak, aby górna część gorącego drutu kontaktowała się z próbką przez wymagany czasZakres badań zależy od konkretnej procedury badania.
Zakres stosowania:Maszyna do testowania gorącego drutu nadaje się głównie do badania zagrożenia pożarowego produktów elektrycznych, elektronicznych, urządzeń gospodarstwa domowego i ich komponentów,symulacja naprężenia termicznego spowodowanego przez źródła ciepła lub źródła zapłonu, takie jak gorące elementy lub rezystory przeciążenia, w krótkim czasieJest również odpowiedni do twardych materiałów izolacyjnych elektrycznych lub innych twardych materiałów palnych.
Zgodne z normami:Zaprojektowane i wyprodukowane zgodnie z wymogami "Metody badania drutu świecącego" w GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1Standardy UL817.
Parametry techniczne:
1Objętość komory badawczej: 0,5 m3, głębokość x szerokość x wysokość: 60 x 95 x 90 cm
2Wymiary graniczne: głębokość x szerokość x wysokość: 61x 120x 105cm
3. Lśniący drut: Pierścień o średnicy 4,0 mm wykonany jest z drutu niklowo-chromowego
4Urządzenie do pomiaru temperatury: termopar z cienkiego drutu o szerokości 0,5 mm, zdolny do wytrzymania wysokich temperatur 1050 °C
5Prąd grzewczy: gdy temperatura wynosi 960 °C, prąd wynosi od 120 do 150 A
6Wykorzystanie siły na badaniu: 0,8 - 1,2 N i ograniczenie głębokości tłoczenia do co najmniej 7 mm
7. Czasomierz: czasomierz czasu zapłonu (Ti) i czasu gaszenia płomienia (Te).
8Włókno świecące: 4 mm±0,04 mm Ni/Cr (80/20) specjalnie zaprojektowane pierścień standardowy, poziomo nieruchomy;
9. Termocouple: 0,5 mm importowane termicouple typu K, z opancerzonym rękawem odpornym na ciepło do 1100 °C;
10. Elektryczna temperatura ogrzewania gorącego drutu: 500 °C~960 °C (digital display can be preset), wahania temperatury <3 °C;
11Ciśnienie próbki badanej do badania na gorącym drutzie: 1,0 N ± 0,1 N (regulowalne w zależności od rzeczywistej sytuacji);
12Maksymalna głębokość penetracji: 7 mm ± 0,5 mm (regulowana zgodnie z rzeczywistymi warunkami);
13Prędkość ruchu próbki testowej: 10 mm/s~25 mm/s.
14Poziom ciężkości: Wartości preferowane dla czasu trwania zastosowanego płomienia badawczego (ta) to: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Wysokość płomienia: Wysokość płomienia testowego wynosi 12 mm;
16Źródło gazu: gaz butanowy (dostarczony przez użytkownika).
17Materiał pudełka zewnętrznego: stal lustrzana.
Metoda badania:Podgrzać pierścień z standardowego drutu oporu do określonej temperatury, a następnie sprawić, aby gorący drut i próbka testowa w warunkach badania stykały się z wtyczką, gniazdkiem, gumą, tworzywem sztucznym i innymi produktami.
Odpowiednia metoda badawcza dla maszyny do badania spalania w gorącym druku:
Metoda badania łatwopalności drutu palącego dla produktów gotowych (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Metoda badań łatwopalności materiałów z płonącego drutu (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Metoda badania właściwości zapłonowych materiałów przy użyciu gorącego drutu (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Wskaźnik łatwopalności GWFI, GWFI - wskaźnik łatwopalności drutu świecącego
Maksymalna temperatura badania próbki testowej o określonej grubości w trzech kolejnych badaniach powinna spełniać jeden z następujących warunków:
a) W ciągu 30 sekund od usunięcia gorącego drutu płomień lub ciepło próbki badawczej gasną, a papier opakowaniowy umieszczony pod próbką badawczą nie zapala się;
b) Próbka nie zapaliła się.
GWIT, GWIT - temperatura zapłonu drutu świecącego
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Wymagania dotyczące próbek: Laboratorium SGS ds. Materiałów ma następujące wymagania dotyczące badań próbek:
Próbka powinna mieć wystarczająco dużą płaską część o stałym rozmiarze, a płaszczyzna badawcza powinna być utrzymywana w pionowej pozycji podczas badania.
Próbki testowe mogą być wykonane na kilka sposobów:
Odlewanie kompresyjne, odlewanie wtryskowe lub odlewanie lub cięcie z gotowych części, takich jak blachy metalowe o wystarczająco dużej powierzchni.
Wymiary płaskiej części powinny wynosić: długość: ≥ 60 mm, szerokość (wewnątrz urządzenia): ≥ 60 mm
Zgodnie z wymogami niniejszego eksperymentu ocena łatwopalności wymaga zazwyczaj zbioru 10 próbek.
poziom nasilenia
1Wskaźnik zapalności drutu świecącego (GWFI) należy wybrać z następujących temperatur badawczych:
Temperatura badania/°C: 550/600/650/700/750/800/850/900/960
2Temperatura zapłonu gorącego drutu (GWIT) należy wybrać z następujących temperatur badawczych:
Temperatura badania/°C: 500/550/600/650/700/750/800/850/900/960
Ocena wyników:
1Wyniki oceny wskaźnika zapalności drutu świecącego (GWFI)
Jeżeli próbka badawcza nie zapala się lub spełnia dwa następujące warunki, uznaje się, że przetrwała ten test.
a) Jeśli płomień lub przewód zapłonowy próbki wygasa w ciągu 30 sekund po usunięciu przewodu zapłonowego
b) Papier opakowaniowy nie zapalił się
Jeżeli jedno lub oba powyższe warunki nie są spełnione, należy wybrać niższą temperaturę badania i powtórzyć badanie na nowej próbce.
Jeżeli oba powyższe warunki są spełnione jednocześnie, wybierz wyższą temperaturę badania i powtórz badanie z nową próbką.
Badanie należy powtórzyć przy najwyższej temperaturze badawczej, gdy próbka badawcza spełnia warunki a) i b).
Określenie maksymalnej temperatury badawczej, która spełnia warunki a) i b) podczas trzech kolejnych badań w GWFI.
2. Ocena wyników temperatury zapłonu żarówki świecącej (GWIT)
Należy określić temperaturę zapłonu próbki badawczej podczas nakładania gorącego drutu, and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
Środki ostrożności przy użyciu maszyny do testowania gorącego drutu:
1Użytkownik maszyny do testowania gorącego drutu musi utrzymywać stabilne zasilanie, w przeciwnym razie nadmierne wahania napięcia mogą mieć wpływ na zmiany temperatury.
2Termocouple są używane tylko do kalibracji temperatury w eksperymentach.ostrożnie usunąć termoelement z gorącego drutu i rozpocząć eksperyment.
3. Gorący przewód nie powinien pracować przez długi czas w wysokich temperaturach, aby uniknąć skrócenia czasu użytkowania termo pary.Prąd powinien zostać zmniejszony w odpowiednim czasie i zasilanie powinno zostać odcięte..
4Po każdym badaniu komórkę spalania należy oczyścić z wyłączonym zasileniem, dbając o to, aby nie zderzać się z termoparami i gorącymi przewodami.
5Po zakończeniu eksperymentu użytkownicy mogą wykorzystać wentylator wydechowy do wydechowania spalin powstałych podczas spalania.ale nie włącz wentylatora podczas eksperymentu, aby uniknąć wpływania na wyniki badań.
6Jeżeli wymagana jest konserwacja, zwłaszcza w przypadku wymiany gorącego drutu, należy zwrócić uwagę na ponowne zaciskanie skrutów, które zostały poddane zakłóceniu,W przeciwnym razie zły kontakt wpłynie na obwod bieżący i wygeneruje wysoką temperaturę na interfejsiePo wymianie części użytkownicy powinni zacisnąć wszystkie śruby.
7. Maszyna do testowania gorącego drutu ma funkcję ochrony przed nadmierną temperaturą.temperaturę ustawioną wstępnie nie może być niższa od normalnej temperatury roboczej, w przeciwnym razie nie może działać normalnie
Specyfikacje eksperymentalne:
1Celem: Standaryzacja działania, konserwacji i utrzymania testerów gorących drutów oraz zapewnienie ich normalnej pracy.
2Zakres zastosowania: nadaje się do badań oporowości płomieni części z tworzyw sztucznych do różnych produktów
3. Norma odniesienia: zgodnie z wymogami badań określonymi w odpowiednich klauzulach normy GB/T5169.Norma 10-2008 "Podstawowe metody badań drutu świecącego/przewodów świecących - urządzenia z drutu świecącego i ogólne metody badań";
Utrzymanie i środki ostrożności:
1Co tydzień należy przeprowadzać konserwację i zarządzanie instrumentami, a także kontrole operacyjne związanych z nimi kluczowych funkcji regulacyjnych, a także prowadzić ewidencję.
2Badanie musi mieć stabilne źródło zasilania, w przeciwnym razie wahania napięcia mogą mieć wpływ na zmiany temperatury.
3W trakcie przeprowadzania eksperymentów powinniśmy przyjąć metodę powolnego zwiększania i zmniejszania temperatury.Powinniśmy iść powoli i nie podnosić temperatury zbyt wysoko na raz.W ten sposób czas użytkowania będzie dłuższy, a prąd powinien być stopniowo zwiększany. Nie zwiększaj go do 90 lub wyższego.również powoli zmniejszyć prąd i nie spadać do zera na razSzybkie rozszerzanie i kurczenie cieplne może powodować uszkodzenie drutów grzewczych w kształcie litery U i termoelementów drutu świecącego.
4. Gorący przewód nie powinien pracować przez długi czas w wysokich temperaturach, aby uniknąć skrócenia czasu użytkowania termo pary.Prąd powinien zostać zmniejszony w odpowiednim czasie i zasilanie powinno zostać odcięte..
5Po każdym eksperymencie komora spalania powinna być oczyszczana w warunkach wyłączonego zasilania i należy uważać, aby nie dotykać pary cieplnej i płonącego drutu.
6Jeżeli wymagana jest konserwacja, zwłaszcza w przypadku wymiany gorącego drutu, ważne jest, aby zacisnąć skrzypce, które zostały podrobione,W przeciwnym razie zły kontakt wpłynie na obwod bieżący i wygeneruje wysokie temperatury interfejsuPo wymianie części użytkownicy powinni zacisnąć wszystkie śruby.
