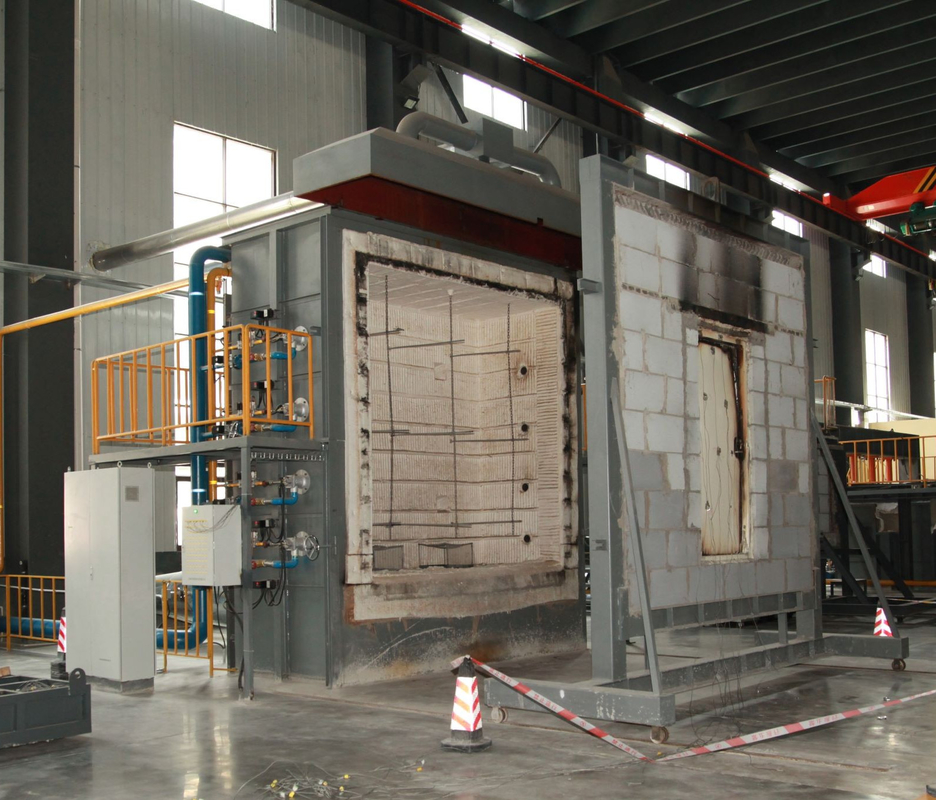

Badanie odporności na ogień składników budynku piece pionowe i piece poziome EN13381-8

Badanie odporności na ogień składników budynku piece pionowe i piece poziome EN13381-8
Badanie odporności na ogień składników budynku piece pionowe i piece poziome EN13381-8

Duży Obraz :  Badanie odporności na ogień składników budynku piece pionowe i piece poziome EN13381-8

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: DAXIAN
Orzecznictwo: GB/T9978.1-200
Numer modelu: DX8364
Zapłata:
Minimalne zamówienie: jeden zestaw
Cena: Negocjowalne
Szczegóły pakowania: Drzewna obudowa
Czas dostawy: 15 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, , gotówką
Możliwość Supply: 15 zestawów miesięcznie

Badanie odporności na ogień składników budynku piece pionowe i piece poziome EN13381-8

Opis
Standard: GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 Zakres aplikacji: do części nośnych i nienoszących
Laboratorium:: 4,5 M (długość) * 4,5 M (szerokość) * 3,5 M (wysokość) Źródło gazu spalania: propan o czystości powyżej 95%, gaz skroplony
Przepływ gazu: 0 ~ 100 l/min Dokładność pomiaru 2,5 stopnia Przepływ powietrza: 0~50m3/min Dokładność pomiaru ≤±0,5m3/min
Podkreślić:

En13381-8 Piekarnik do badań odporności ognia

,

Badanie składników budynków pieców pionowych

,

wyposażenie do badań łatwopalności pieca poziomego

Test palenia pionowego i poziomego dla elementów budowlanych DX8364 (EN13381-8)



Pionowy piec:

Zakres testu:

  1. Zbrojone betonowe ściany nośne z jednostronnym obszarem pożaru 3000×3000 (mm), stalowe ściany nośne z warstwą ochronną (powłoki ognioodporne), ściany nośne z lekkiej stalowej płyty klinkierowej, ściany nośne z drewna klejonego warstwowo itp., oraz określanie temperatury wybranych punktów o różnych przekrojach i różnych szerokościach wewnątrz ściany.

2. Badanie odporności ogniowej niekonstrukcyjnych elementów wykończeniowych. Inteligentne urządzenie do badania odporności ogniowej ścian nienośnych

Netto wymiary pieca to 4200×4800×1500 (mm), a obszar próbki to 4200×4800 (mm)

Zakres testu: Może wykrywać parametry odporności ogniowej symetrycznych i asymetrycznych próbek konstrukcyjnych w tych samych warunkach pracy jednocześnie, takich jak: drzwi i okna ognioodporne, szkło, materiały ognioodporne, a także przeprowadzać testy odporności ogniowej dużych przegród ognioodpornych i elementów przegród ognioodpornych, takich jak super-duże ściany przeciwpożarowe, przegrody szklane ognioodporne i rolety przeciwpożarowe, z wysoką wydajnością, i może testować kilka różnych lub podobnych próbek jednocześnie.

3. Inteligentne urządzenie do badania odporności ogniowej słupa nośnego,

Netto wymiary pieca to 3000×3000×4700 (mm), a wysokość pożaru próbki to 3000~4600mm (całkowita wysokość słupa to 3600~5200mm). Maksymalny przekrój próbki to 800 mm× 800 mm lub Φ800 mm.

Całkowite obciążenie osiowe wynosi 15000kN, a górne i dolne obciążenia mimośrodowe wynoszą po 1000kN.

Zakres testu:

1. Wysokość słupa wynosi 3600~5300mm, wysokość pożaru 3000~4700mm, a badanie odporności ogniowej różnych przekrojów i rozmiarów słupów żelbetowych pod obciążeniem pojedynczym i wielokrotnym złożonym.

2. Wysokość słupa wynosi 3600~5300mm, wysokość pożaru 3000~4700mm, a badanie odporności ogniowej słupa stalowego z warstwą ochronną (powłoką ognioodporną) pod obciążeniem pojedynczym i wielokrotnym złożonym o różnych przekrojach i rozmiarach.

3. Określanie temperatury wybranych punktów pomiarowych o różnych przekrojach i różnych głębokościach wewnątrz słupa.

4. Badanie odporności ogniowej innych elementów (np. sejfów) objętych ogniem ze wszystkich stron.

Inteligentne urządzenie do badania odporności ogniowej przepustnicy przeciwpożarowej. Poniższe konfiguracje służą wyłącznie jako odniesienie;

Zakres zastosowania: Nadaje się do elementów nośnych i nienośnych, takich jak ściany, belki, słupy, stropy, sufity i dachy, a także inne konstrukcje, akcesoria lub konstrukcje mogą być używane jako odniesienie. Ta maszyna testująca nadaje się do testowania wszystkich elementów norm GB/T9978.1~9 i ISO834-1~9.

Zgodność ze standardami: GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Metody badań odporności ogniowej elementów budowlanych Część I: Wymagania ogólne", ISO834-1:1999 "Odporność ogniowa elementów budowlanych Część I: Wymagania ogólne"

Główne parametry:

Laboratorium: 4,5M (długość) x 4,5M (szerokość) x 3,5M (wysokość), w pomieszczeniu stosowane materiały izolacyjne wysokotemperaturowe.

Urządzenie ładujące: Zastosowano mechaniczne ładowanie do przemieszczania suwnicy w budynku. Można symulować ładowanie jednorodne, centralne, obrotowe lub mimośrodowe.

Rama wsporcza: połączona z klinowym wspornikiem na ramie za pomocą czterech rolek.

Termopary: obejmują termopary pieca, termopary ciepła z tyłu, termopary ruchome, termopary wewnętrzne i termopary temperatury otoczenia rozmieszczone w różnych obszarach.

Sonda do pomiaru ciśnienia w piecu: sonda pomiarowa typu T, dokładność pomiaru ± 2Pa

Sonda do pomiaru szczeliny próbki: średnica 6 mm ± 0,1 mm średnica ±0,2 mm średnica

System spalania: system dystrybucji gazu (w promieniu 10 metrów), palnik (nie mniej niż 20) i zawory regulacyjne

Źródło gazu spalającego: propan o czystości ponad 95%, gaz płynny (dostarczany przez użytkownika)

Przepływ gazu: 0~100L/min Dokładność pomiaru 2,5 klasy

Przepływ powietrza: 0~50m3/min Dokładność pomiaru ≤±0,5m3/min

Pojemność zbiornika gazu: ≥50kg×6

System kontroli temperatury pieca: maksymalny punkt próbkowania to 10 punktów

system wentylacji i przepustnica sterująca itp.

Zakres pomiaru promieniowania cieplnego na tylnej powierzchni palenia próbki: 0~10W/cm2

Kontrola temperatury i ciśnienia w piecu jest realizowana poprzez podłączenie RS485 komputera do systemu sterowania, a napięcie wyjściowe DC czujników testu spalania, takich jak termopary i czujniki ciśnienia, jest konwertowane na formę cyfrową, która następnie może być przesyłana do systemu komputerowego w celu wyświetlenia i przechowywania.

Uwaga: Urządzenie do badania odporności ogniowej elementów budowlanych powinno być realizowane zgodnie z produktami, które mają być testowane przez klientów, aby uniknąć niepotrzebnych kosztów. Na przykład, Instytut Badań nad Ogniem w Tianjin Ministerstwa Bezpieczeństwa Publicznego posiada 5 urządzeń do badania odporności ogniowej dla różnych elementów budowlanych, a mianowicie inteligentne urządzenie do badania odporności ogniowej belek nośnych, inteligentne urządzenie do badania odporności ogniowej ścian nośnych, netto wymiary pieca to 3000×3000×1500 (mm), obszar próbki to 3000×3000 (mm), a całkowita zdolność ładowania wynosi 2000kN

Pionowy piec:

Zakres zastosowania: Nadaje się do elementów budowlanych poziomych, takich jak ściany, belki, słupy, płyty podłogowe i sufity, w celu określenia ich charakterystyk odporności ogniowej w standardowych warunkach pożarowych.

Spełnia normy: GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: :200 i inne wymagania testowe.

Charakterystyka wydajności: zastosowanie wysokoprecyzyjnej wielobitowej karty akwizycji, zbieranie danych dotyczących temperatury, ciśnienia, przepływu i innych aspektów, poprzez analizę mikrokomputerową, przetwarzanie i sterowanie w celu uzyskania odtworzenia w czasie rzeczywistym rzeczywistych informacji o spalaniu, a poprzez analizę mikrokomputerową określenie jego charakterystyk spalania, cała maszyna wykorzystuje niezawodne urządzenia, aby zapewnić niezawodność systemu, szybkie działanie, z zaawansowanymi.

Parametry techniczne:

1. Skład instrumentu: piec do badań ogniotrwałych, system pomiaru przepływu gazu, system pomiaru temperatury i system pomiaru i kontroli ciśnienia.

2. Piec do badań ogniotrwałych: Jest to pionowy piec testowy o wymiarach wewnętrznych 4,5 m (długość), × 3,5 m (głębokość) × 1,25 m (wysokość).

3. Konstrukcja pieca: zastosowano ramę stalową, ścianę pieca zbudowano z cegieł ogniotrwałych pośrodku ramy stalowej, a wewnętrzną stronę ściany pieca wykonano z materiału izolacyjnego odpornego na wysokie temperatury, o gęstości większej niż 1000 kg/m3. Zewnętrzna strona jest pokryta blachą kolorową, grubość materiału wyłożenia pieca wynosi 65 mm, a temperatura testu temperatury w piecu wynosi do 1250°C.

4. System pomiaru temperatury:

1. Termopara w piecu: Piec wykorzystuje termoparę niklowo-chromowo-niklowo-chromową typu K o średnicy drutu 2,0 mm zgodnie z GB/T 16839.1, zewnętrzna osłona to rura ze stali nierdzewnej odpornej na ciepło, a środek jest wypełniony materiałami odpornymi na ciepło, a długość wystającej części gorącego końca nie jest mniejsza niż 25 mm, łącznie 5 sztuk, a dokładność temperatury wynosi <± 15 °C.

2. Pomiar temperatury powierzchni tylnej palenia: przy użyciu termopary o średnicy 0,5 mm, spawanej na grubości 0,2 mm i średnicy 12 mm

Na okrągłej blasze miedzianej, duża termopara niklowo-chromowo-niklowo-krzemowa zgodnie z GB/T16839.1 powinna być pokryta podkładką izolacyjną o długości 30 mm, szerokości i grubości 2,0 mm. Łącznie 20

3. Średni pomiar temperatury: 8 termopar, odpowiednich dla GB/T7633-2008 i GB/T17428-2009

4. Maksymalny pomiar temperatury: Termopara służy do pomiaru 20 podwójnych drzwi z okładziną, które mogą pokrywać maksymalną szerokość drzwi 1200 mm.

5. Termopara ruchoma: mierzona za pomocą pirometru

6. Termopary wewnętrzne: Istnieją 4 termopary, które nadają się do pomiaru temperatury wewnętrznej kanałów wentylacyjnych.

7. Pomiar temperatury otoczenia: Stosuje się termoparę pancerną o średnicy 3,0 mm i dużą termoparę typu K niklowo-chromowo-niklowo-krzemową zgodną z GB/T16839.1.

8. Pomiar ciśnienia w piecu: sonda pomiarowa typu T, dokładność pomiaru ± 2pa. trzy

9. System ładowania: Zastosowanie czujnika ciśnienia do pomiaru

10. Urządzenie do pomiaru deformacji: zastosowano elektroniczne urządzenie do pomiaru deformacji

11. Sonda szczelinowa: wykonana zgodnie ze standardem GB/T9978.1

12. Palnik: W ścianach pieca po obu stronach osadzonych jest 8 szybkich palników, po sześć z każdej strony. Dostarcza ciepło potrzebne do ogrzewania w piecu.

13. Odciąg dymu: W ścianie pieca za ścianą pieca znajdują się trzy otwory odciągu dymu, które są połączone z kanałem dymowym z tyłu, aby odprowadzać spaliny z korpusu pieca. Kontrola naprężeń.

14. Otwór obserwacyjny: W ścianie bocznej korpusu pieca znajdują się dwa otwory obserwacyjne, które służą do obserwacji powierzchni ognia i płomienia próbki podczas testu.

15. Urządzenie ładujące: użycie wózka, wysokość 3,5 m, szerokość 3,0 m, składające się z korpusu wózka i platformy testowej. Korpus wózka jest zaprojektowany z czterema kołami jezdnymi, które mogą poruszać się po szynie, a platforma testowa: kwadratowa rama stalowa 3,0 m * 3,0 m. Podczas testu platforma testowa z próbką jest podnoszona do wózka za pomocą wciągnika elektrycznego, a następnie wózek jest pchany do pozycji testowej i mocowany, a następnie rozpoczyna się test.

16. Część elektryczna sterująca: zastosowano oprogramowanie konfiguracyjne MCGS i program PLC zintegrowanego komputera przemysłowego.

Obejmuje: interfejs sterowania głównego, interfejs krzywej temperatury pieca, interfejs temperatury próbki, interfejs historii rekordów i interfejs określania parametrów.
