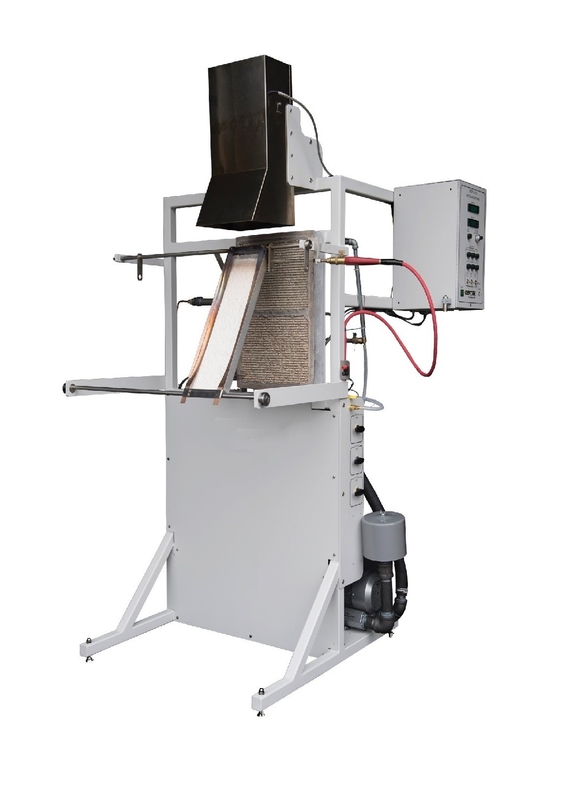

Radiant Plate Flame Spread Tester Test The Flammability Of Building Surface Materials (Próba zapalności materiałów powierzchniowych budynków)

DX8335A Badanie rozprzestrzeniania się płomienia na płytce promieniującej

Wprowadzenie produktu:

Radiant Panel Flame Spread Tester wykorzystuje paliwowe panele promieniujące do testowania łatwopalności materiałów powierzchni budowlanej (ASTM E162) i pian (ASTM D3675).który jest określany przez czynniki takie jak rozprzestrzenianie się płomienia i rozpraszanie ciepłaJest on używany jako obowiązkowy parametr w wielu normach branżowych, zwłaszcza w transporcie publicznym (pociągi i autobusy).

Standardy odniesienia:

ASTM E 162 Standardowa metoda badawcza do badania płonności powierzchniowej materiałów wykorzystujących energię cieplną promieniującą • ASTM D 3675:Standardowa metoda badawcza do badania płonności powierzchniowej elastycznych porowatych materiałów przy użyciu źródeł promieniowania cieplnego

Produkt fWyroby:

• Konstrukcja ramy wykonana jest ze stali nierdzewnej; Piękna i odporna na korozję; Odbiornik składa się z ramy żelaza odlewanego, rozmiar powierzchni odbiornika wynosi 305X457mm,jest to porowaty materiał ognioodporny, a temperatura robocza wynosi 815 °C;

• Filtr jest wyposażony w wentylator do dostarczania powietrza do reflektora;

• Urządzenie posiada zapłon, zapłon elektroniczny oraz urządzenie automatycznego monitorowania bezpieczeństwa wygaszania płomienia;

• uchwyt do próbek ze stali nierdzewnej z punktami obserwacyjnymi co 3 cali w celu obserwacji postępu frontu płomienia;

• Pirometr do określania temperatury powierzchni panelu promieniowania, w tym uchwytu; temperatury do 815°C;

• uchwyt do próbek ze stali nierdzewnej i urządzenie do palenia induktorów;

• pomiar przepływu powietrza, zawory regulacyjne gazu, sterowanie mieszaniem gazów wprowadzanych do paneli promieniowania;

• rurę wydechową ze stali nierdzewnej z odłączalną częścią do łatwego czyszczenia termopali, rurę wydechową wyposażoną w 8 termopali zgodnie ze standardem;

• kalibrowane palniki z otworami o długości 1,8 mm pod 16 różnymi kątami wzdłuż linii środkowej;

• Aby kontrolować temperaturę powierzchni reflektora, konieczne jest ustawienie temperatury ciała czarnego na 180 °C ~ 230 °C, z dokładnością ±5 °C,odpowiedni do obserwacji temperatury powierzchni reflektora o promieniu powierzchni 250 mm z odległości 2 m,;

• W celu pomiaru temperatury stosu podłączona jest termoelement izolowany;

• Importowany miernik strumienia ciepła (typ folii okrągłej) do badania promieniowania cieplnego płyty promieniowania (0~100kW/m2);

• system DAQ do automatycznego sterowania i pomiaru;

• urządzenie sterujące bezpieczeństwem gazu i urządzenie odcinające obwód;

System sterowania:

1Niezależna szafa sterująca;

2Standardowa szafa sterująca, komputer + inteligentny system sterujący Labview;

3. Badanie systemu jest inteligentne i łatwe w obsłudze;

4. Importowany przepływ gazu do dokładnego sterowania przepływem gazu;

5. Automatyczna kalibracja promieniowania i automatyczna kontrola ilości promieniowania eksperymentalnego;

6. Przepływ wentylatora wydechowego wynosi 0,5 m/s;

7Przy użyciu komputera dane eksperymentalne są automatycznie zapisywane.

8Gaz: gaz propanowy przemysłowy (zapewniony przez użytkownika).
